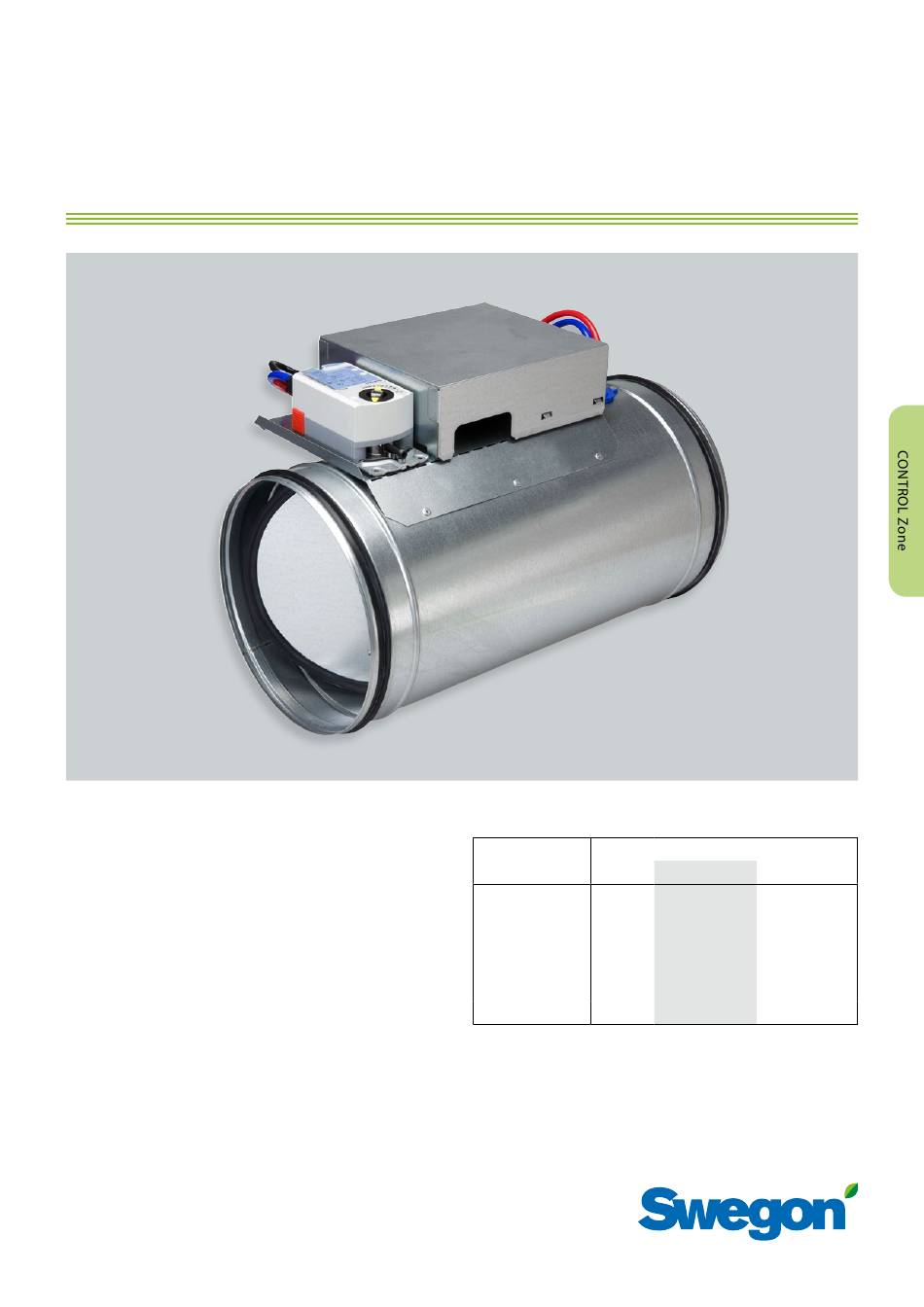

Swegon CONTROL Zone Handbuch
Zonenklappe
Inhaltsverzeichnis
CONTROL/SLAVE Zone
Zonenklappe für das System WISE von Swegon
Kurzinformationen
►
Drucksteuerung von 10–300 Pa
►
Volumenstrommessung oder Volumenstromregelung
►
Optimierung der Zu- und Abluftkanäle
►
Statisch versatzfreie Druck- und Volumenstrommes-
sung
►
Slave-Steuerung über Modbus und Super WISE
►
Auch in isolierter runder Ausführung erhältlich
►
In den Größen Ø160 bis Ø500 und den gängigsten
rechtwinkligen Kanalabmessungen bis zu 1600 x 700
mm erhältlich
►
Schutzart IP30
Kurzwahltabelle
CONTROL Zone
Größe
Min.
160
20
200
30
250
50
315
80
400
125
500
195
Für den minimalen Volumenstrom gilt eine Toleranz von ±
20 %. Bei doppeltem minimalem Volumenstrom ist die Tole-
ranz ≤ 10 %. Die Toleranz hängt von der Anströmstrecke vor
dem Gerät ab.
l/s
für 7 m/s
Max.
140
200
220
315
345
490
545
780
880
1260
1380
1940
1
Inhaltsverzeichnis
Verwandte Anleitungen für Swegon CONTROL Zone
Inhaltszusammenfassung für Swegon CONTROL Zone
-
Seite 1: Kurzinformationen
CONTROL/SLAVE Zone Zonenklappe für das System WISE von Swegon Kurzinformationen Kurzwahltabelle ► Drucksteuerung von 10–300 Pa CONTROL Zone ► Volumenstrommessung oder Volumenstromregelung Größe Min. für 7 m/s Max. ► Optimierung der Zu- und Abluftkanäle ► Statisch versatzfreie Druck- und Volumenstrommes- sung ►... -
Seite 2: Inhaltsverzeichnis
Konfigurationsbeispiele ..........4 Anschluss einer Zonenklappe ......... 7 Montage ..............8 Auslegung ............9 Runde Ausführung ............9 Auslegungsdiagramm ..........10 CONTROL Zone – Kanalmontage ......... 10 Auslegung ............11 Rechteckige Ausführung ...........11 Auslegungsdiagramm ...........11 Schallleistungspegel ............11 Volumenstromkapazität ..........12 Spezifikation ............. -
Seite 3: Technische Beschreibung
Technische Beschreibung Wartung • Verschmutzte Produkte dürfen nur durch Staubwi- Ausführung schen gereinigt werden. Hinweis: Staubsaugen ist nicht • Die Zonenklappe CONTROL Zone ist in der Stan- erlaubt! dardausführung für runde Kanäle mit den Abmessun- Deklarationen gen 160–500 mmlieferbar. • Die Baustoffdeklaration kann unter www.swegon.com •... -
Seite 4: Zubehör
SLAVE Zone. Wird meistens verwendet, wenn ein PSFE Zuluftkanal die Abluft mit oder ohne Offset steuern soll. • TUNE Control ist ein Handgerät für CONTROL Zone, PSFE-Funktionalität setzt voraus, dass das Produkt mit dem das zur Kontrolle und Änderung der Regelvariablen Zubehör SLAVE Zone kombiniert wird. -
Seite 5: Drucksteuerung
Abluftklappe SLAVE Zone (2) verwendet. • Eventuelle Toilettengruppen werden direkt an den • Die Zonenklappe CONTROL Zone PED (3) hält den Abluft- druckgesteuerten Abzweigkanal angeschlossen. kanal unter konstantem Druck, sodass Toilettengruppen (4) und auch Räume mit einem variierenden Luftvolumen- •... -
Seite 6: Zusammenfassung Der Luftvolumenströme Innerhalb Einer Zone
1 (PS) 1 (PS) Abb. 11. Zusammenfassung der Luftvolumenströme innerhalb Abb. 12. Dezentralisiertes Gerät. CONTROL Zone PED hält den Druck im Abluftkanal konstant, einer Zone. sodass die Toilettengruppe unabhängig vom gesamten Abluftvo- Mehrere Mastereinheiten für die Drucksteuerung der Zuluft. lumenstrom immer einen konstanten Luftvolumenstrom erhält. -
Seite 7: Anschluss Einer Zonenklappe
TROL Zone (1), bei maximal 6 A gilt ≥ 1,0 mm Anschluss Modbus 1 RTU Slave • Für die Signalleitung von Volumenstromsensoren (3) nach CONTROL Zone (1) gilt maximal 30 m bei Anschluss Modbus 2 & 3.1-2 RTU Master einem Leitungsquerschnitt on ≥ 0,75 mm2. -
Seite 8: Montage
Abb. 14. Montage mit Montageteil (2), wenn ein Schalldämpfer Min 100 mm (4) mit Zentrumskulisse verwendet wird, muss dieser in einem geraden Kanal (3) mit 3 x ØD von CONTROL Zone (1) entfernt montiert werden. Abb. 17. Anforderungen an der Montageort. -
Seite 9: Dimensionierung
Wtot Wkanal trans lumenstroms und des Druckabfalls über der Klappe. • Dies gilt für einen nicht isolierten CONTROL Zone und • Durch Korrektur von L mithilfe der unten stehenden bezieht sich auf die Kanallänge, die die Klappe ein- Wtot Korrekturfaktoren werden die Schallleistungspegel für... -
Seite 10: Auslegungsdiagramm
Auslegungsdiagramm CONTROL Zone – Kanalmontage Luftvolumenstrom – Druckabfall – Schalldaten • Die Daten gelten für die Geräuscherzeugung im Kanal. • Der Volumenstrombereich für CONTROL Zone ist in der Kurzwahltabelle angegeben. • Die aufgeführten Schallpegel L betragen 50, 55, 60, Wtot 65 und 70 dB für die in den Diagrammen gezeigten... -
Seite 11: Auslegung
• 100 % bedeutet vollständig geöffnete Klappe. Mittelfrequenz (Oktavband) Hz Größe 63 125 1000 1000 4000 8000 ∆Ps Alle Tole- ranz ± Korrekturfaktor K für die Vorderfläche der Klappe 0,15 0,25 Fläche (m 100% 5 m/s Konstruktionsänderungen vorbehalten. 20190611 www.swegon.com... -
Seite 12: Volumenstromkapazität
1600 x 700 1,12 1 120 7840 11 200 1200 x 400 0,48 3360 4800 Für den minimalen Volumenstrom gilt eine Toleranz von ± 20 1400 x 400 0,56 3920 5600 1600 x 400 0,64 4480 6400 Konstruktionsänderungen vorbehalten. 20190611 www.swegon.com... -
Seite 13: Abmessungen Und Gewicht
399 695 553 459 595 0 65 64 – 13,3 – 499 825 653 563 723 0 65 64 – 16,9 Abb. 21. Handgerät, TUNE Control. Abb. 19. CONTROL / SLAVE Zone / MSFE, isolierte Ausführung Konstruktionsänderungen vorbehalten. 20190611 www.swegon.com... -
Seite 14: Spezifikation
Größe: 160, 200, 250, 315, 400, 500 • Das Produkt ist mit vorkonfigurierter Funktionalitätt Ausführung: N = nicht isoliert / IR = isoliert (CONTROL Zone config) für die Alternativen PS, PE, PSFE, FS, FE, PED, MSFE, OS, OE, OSOE und OSFE SLAVE MSFE – Rund erhältlich. -
Seite 15: Beschreibungstext
St. Nebenklappe SLAVE Za-aaa-b xx St. Nebenklappe SLAVE MSFEa-bbb xx St. Montageteil xx St. Handgerät TUNE C xx St. Transformator POWER A xx St. ACHTUNG! Bitte Folgendes angeben: Konfiguration gemäß Code, konstantgehaltener Druck, Luftvolumenstrom und Kennzeichnung. Konstruktionsänderungen vorbehalten. 20190611 www.swegon.com...
