Zubehör
Nebengerät SLAVE Zone und SLAVE MSFE
• Das Nebengerät ist eine Volumenstrom oder Optimie-
rung regelnde Einheit, die vollständig von CONTROL
Zone gesteuert wird.
• Das Nebengerät ist nur für Abluft vorgesehen und wird
im Abluftsystem der selben Zone installiert.
• Der Volumenstrom durch das Nebengerät kann durch
einen in l/s programmierbaren Offsetwert vom Volu-
menstrom des Hauptgerätes abweichen.
• Nebengerät mit MSFE-Funktionalität (SLAVE MSFE) ist
ein separates Zubehör zur ursprünglichen Slave-Klappe
(SLAVE Zone).
SLAVE Zone – Funktionen:
• Statisch versatzfreie Volumenstrommessung
• Positionsunabhängig
• Abschaltbare Klappe der Dichtheitsklasse 4,
rechteckig der Dichtheitsklasse 3
• Isolierte Ausführung (Zusatzwahl)
• Rechteckige Ausführung als Alternative, die rechteckige
Klappe ist immer mit horizontal liegenden Achsen zu
montieren
TUNE Control
• TUNE Control ist ein Handgerät für CONTROL Zone,
das zur Kontrolle und Änderung der Regelvariablen
vorgesehen ist.
• Das Handgerät wird über Funk direkt mit CONTROL
Zone verbunden, man kann aber auch ein Modularka-
bel für die Verbindung verwenden.
TUNE CONTROL – Funktionen:
• Drahtlose Kommunikation
• 433 MHz gemäß EN 300220-3
• Reichweite etwa 30 m
• Die Lebensdauer der Batterien (4 x LR03) beträgt etwa
zwei Jahre

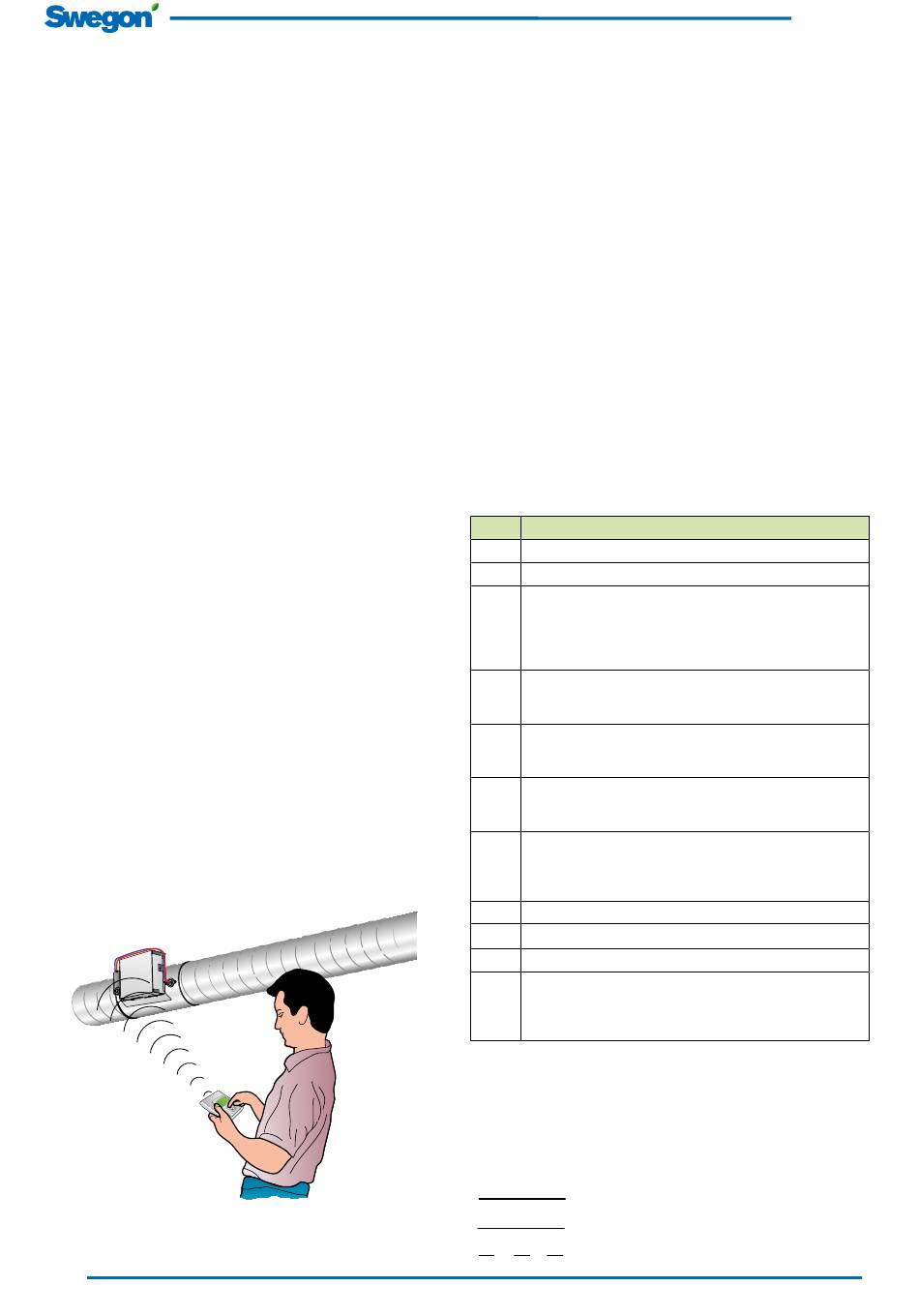

Abb. 4. Drahtloser Anschluss mit Handgerät TUNE Control.
4
Konstruktionsänderungen vorbehalten.

Projektierung / Raumtyp

Siehe separate Dokumentation WISE Projekthandbuch,
kann von www.swegon.se heruntergeladen werden.
Darüber hinaus kann der Swegon-Verkäufer Muster-
raumbeschreibungen mit detaillierten Informationen zu
Funktion, Volumenstromschema, Schaltplan und Liste der
Grenzfälle für unterschiedliche Bauaufträge erstellen.
Konfigurationsmöglichkeiten
Das Produkt kann mit vorkonfigurierter Funktionalität
geliefert werden, siehe Tabelle unten für verfügbare Aus-
führungen.
Konfigurationscodes – Bedeutung
P = Druck (Pressure)
F = Volumenstrom (Flow)
S = Zuluft (Supply air)
E = Abluft (Extract air)
D = umgekehrte Abluftregelung (Diversed)
M = nur Volumenstrommessung (Measure)
O = Optimierung
Konfigurationsarten – Funktionen
Code Funktion
PS Druckregelung und Volumenstrommessung im Zuluftkanal.
PE Druckregelung und Volumenstrommessung im Abluftkanal.
Druckregelung im Zuluftkanal. Nebensteuerung der Abluft
mit SLAVE Zone. Wird meistens verwendet, wenn ein
PSFE Zuluftkanal die Abluft mit oder ohne Offset steuern soll.
PSFE-Funktionalität setzt voraus, dass das Produkt mit dem
Zubehör SLAVE Zone kombiniert wird.
Volumenstromregelung im Zuluftkanal. Wird meistens bei
FS Konstantvolumenstromregelung verwendet, kann von Super
WIZE gesteuert werden.
Volumenstromregelung im Abluftkanal. Wird meistens ver-
FE wendet, wenn Super WISE den zu regelnden Volumenstrom
berechnet.
Druckregelung in der Abluft mit umgekehrter Funktion
PED wenn GOLD oder Zonenklappe für Volumenstromgleichge-
wicht verwendet wird.
Messung des Luftvolumenstroms im Zuluftkanal. Neben-
steuerung der Abluft mit SLAVE Zone. MSFE-Funktionalität
MSFE
setzt voraus, dass das Produkt mit dem Zubehör SLAVE Zone
kombiniert wird.
OS Optimierung des Zuluftkanals
Optimierung des Abluftkanals
OE
OSOE Optimierung von Zuluft- und Abluftkanal.
Optimierung des Zuluftkanals. Nebensteuerung des Abluftka-
nals mit SLAVE Zone. Wird verwendet, um genau so viel Luft
OSFE
abzulassen, wie sie der Zone zugeführt wird. Separate Offsets
können angegeben werden.
Konfigurationsbeispiel
Auf den folgenden Seiten werden verschiedene Konfi-
gurationsalternativen beispielhaft erläutert, wie sie für
häufig vorkommende Funktionsanforderungen verwendet
werden.
Erklärung – Kabel:
4-Leiter Typ EKKR 1,0
3-Leiter Typ EKKR 1,0
• TIA/EIA-485, Modbus Kategorie-5-Kabel
•
