Technische Beschreibung

Ausführung
• Die Zonenklappe CONTROL Zone ist in der Stan-
dardausführung für runde Kanäle mit den Abmessun-
gen 160–500 mmlieferbar.
• Rechteckige Varianten stützen sich auf Jalousieklap-
pen und können in den meisten auf dem Markt vor-
kommenden Größen bis zu 1600 x 700 mm geliefert
werden.
• Runde Varianten sind auch in isolierter Ausführung
erhältlich.
• Runde Ausführungen haben absperrbare Klappen
der Dichtheitsklasse 4, rechteckige Ausführungen der
Dichtheitsklasse 3, Schutzart gemäß IP30.
• Das Produkt wird entweder fertig montiert und für die
jeweilige Funktion konfiguriert (für Konfigurationsva-
rianten siehe Tabelle auf Seite 4) oder in Standardaus-
führung geliefert.
Funktionen für Zonenanwendungen
• Druckregelung in Zuluft- bzw. Abluftzonen.
• Volumenstromregelung von Nebengerät oder konstan-
ter Volumenstrom.
• Optimierung der Klappenposition unter Berücksichti-
gung des Raumbedarfs.
• Nebenvolumenstromregelung als Summe mehrerer
CONTROL Zone über Super WISE und Modbuskommu-
nikation.
• Notposition geöffnet oder geschlossen über Modbus
RTU.
• Schließen über externe Kontaktfunktion.
• Das Produkt kann über das drahtlose Handgerät TUNE
Control (als Zubehör erhältlich) gesteuert und einge-
stellt werden.
Material und Oberflächenbehandlung
• Alle Metallteile sind aus verzinktem Stahlblech herge-
stellt.
• Sämtliche Kunststoffteile sind PVC-frei, hauptsächlich
wird PC-Kunststoff verwendet.

Einregulierung

• CONTROL Zone ist normalerweise werkseitig voreinge-
stellt, daher ist keine Einregulierung erforderlich.
• Eine nachfolgende Programmierung kann mithilfe des
Handgerätes TUNE Control, über Modbus RTU oder
Super WISE erfolgen.
• In Systemen mit Super WISE werden Netzwerke, die
für die Kommunikation nach unten erforderlich sind,
automatisch identifiziert.
Konstruktionsänderungen vorbehalten.

Wartung

• Verschmutzte Produkte dürfen nur durch Staubwi-
schen gereinigt werden. Hinweis: Staubsaugen ist nicht
erlaubt!

Deklarationen

• Die Baustoffdeklaration kann unter www.swegon.com
heruntergeladen werden.

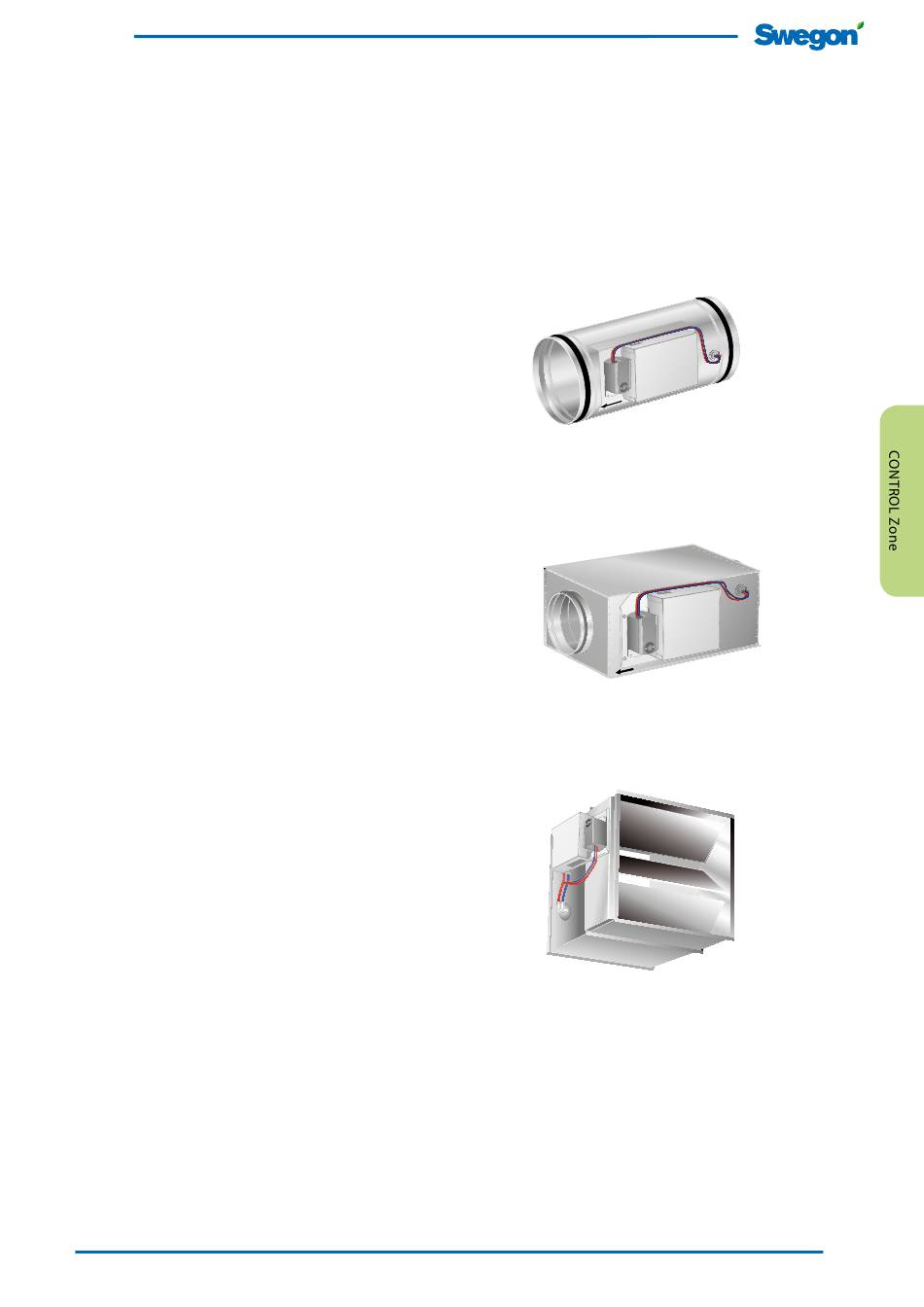

Abb. 1. CONTROL Zone, nicht isolierte runde Ausführung.
Abb. 2. CONTROL Zone, isolierte runde Ausführung.
Abb. 3. CONTROL Zone, rechteckige Ausführung.
