WISE
Anschluss einer Zonenklappe
• CONTROL Zone wird entweder für eine bestimmte
Funktionalität vorkonfiguriert geliefert (CONTROL Zone
config.), siehe Alternativen in der Tabelle auf Seite 4.
CONTROL Zone kann auch mit Standardeinstellungen
geliefert werden, also in Grundeinstellung ohne Vor-
konfiguration (CONTROL Zone default). Das Produkt
mit Standardkonfiguration ist bei Lieferung immer für
PSFE eingestellt.
• Bei Lieferung des Produkts mit Standardkonfiguration
sind Klappenstellantrieb und Volumenstromsignal
nicht angeschlossen. Der Anschluss muss für die
gewünschte Funktion gemäß Montageanweisung für
CONTROL Zone default erfolgen.
• CONTROL Zone wird an die Spannungsversorgung 24
V AC angeschlossen und mit max. 6 A abgesichert.
• Für alle anderen Anschlüsse an Modbus und weitere
Komponenten, siehe die separate Montageanweisung
CONTORL Zone config, die von www.swegon.se her-
untergeladen werden kann.
• Das Produkt ist mit abnehmbaren Schraubklemmen
ausgerüstet, was die Installation wesentlich verein-
facht.
Anforderungen an Kabelquerschnitte
Beim Anschluss des Produkts sollten folgende Anforde-
rungen an die Leitungsquerschnitte beachtet werden
(siehe Abb. 13):
• Für die Spannungsversorgung mit 24 V AC an CON-
TROL Zone (1), bei maximal 6 A gilt ≥ 1,0 mm
• Für die Signalleitung von Volumenstromsensoren
(3) nach CONTROL Zone (1) gilt maximal 30 m bei
einem Leitungsquerschnitt on ≥ 0,75 mm2.
• Zwischen CONTROL Zone (1) und Klappenstellantrieb
(2) gilt Vierleiterkabel mit 0,75mm
8
1
9 10 11 12 13 14 15 16
17
G0 X4 G0 X5 G0 X6 G0 X7
G0
Sw
SA
EA
Pa

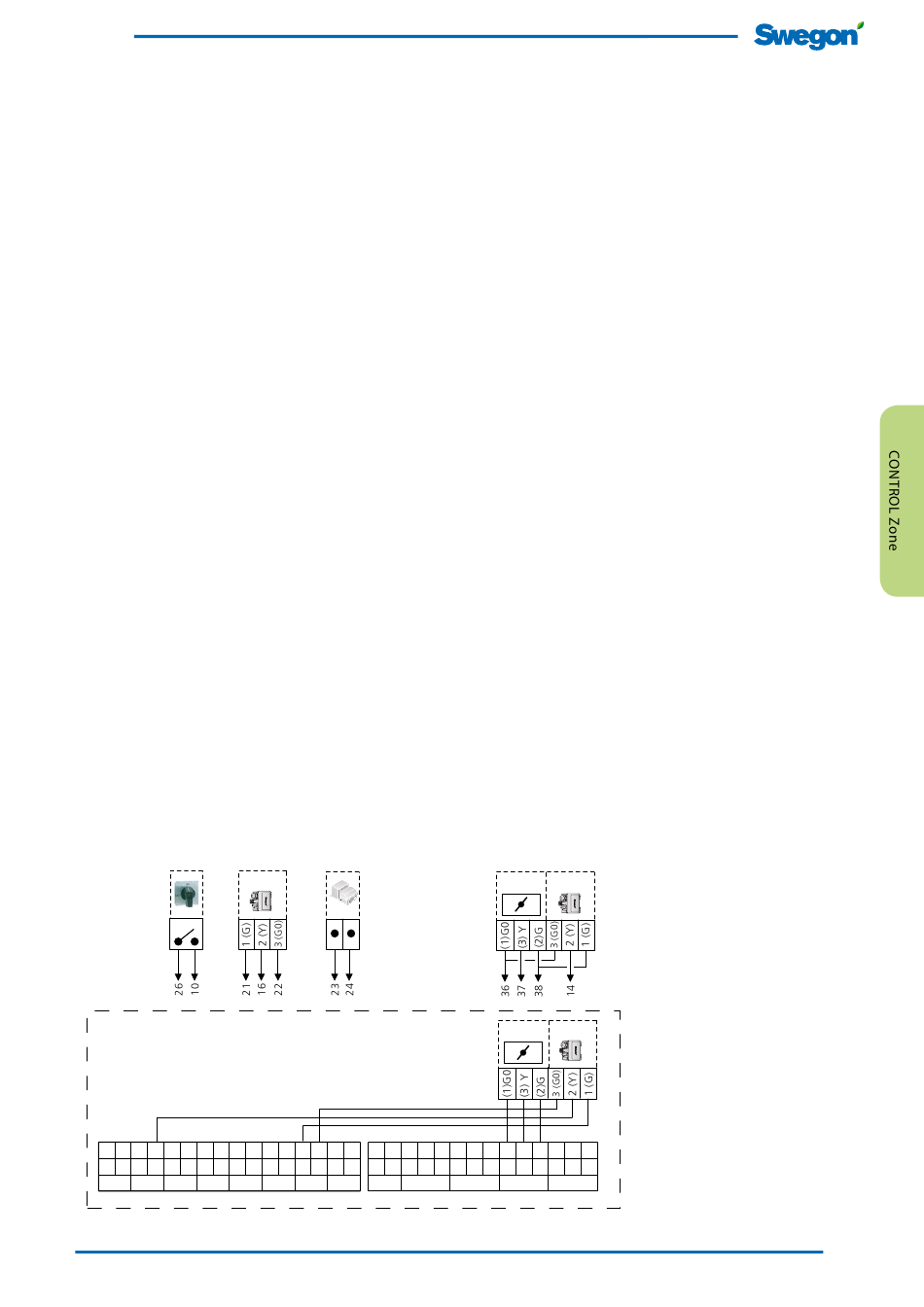

Abb. 13. Schaltplan
Konstruktionsänderungen vorbehalten.
.
2
.
2
7
4
Pa
24 V
18 19 20 21 22 23 24
25 26 27 28 29 30 31 32 33 34 35 36 37 38
X8 G0 X9
G G0
G G0
Y Y G0 Y G G0 Y G G0 Y G G0 Y G
°C
Pwr
Pwr
10V
X11
Elektrische Daten
Die Daten gelten nur für CONTROL Zone und SLAVE
Zone. Die elektrischen Daten für das weitere Zubehör
finden Sie in den jeweiligen separaten Produktblättern.
Versorgungsspannung
Transformatordimensionierung:
CONTROL Zone
Leitungsauslegung
CONTROL Zone mit SLAVE Zone
Leitungsauslegung
Integrierte Sicherung
Umgebungstemperatur:
Betrieb
Lagerung
Feuchtigkeit
Eingänge für
Messbereich
Genauigkeit
Ausgang für Klappen-
stellantrieb:
Ausgangsspannungs-
bereich
Genauigkeit
Netzwerkprotokoll
Anschluss Modbus 1
Anschluss Modbus 2 & 3.1-2
Transceiver
Standard
Alternative Baudraten
Alternative Wortlänge
Alternative Parität
5
6
Extract
Pa
Supply
Pa
2
3
X12
X13
X14
20190611
24 V AC ± 10 %, 50–60 Hz
0 °C – +50 °C
-20 °C – +50 °C
Max. 90 % RL, nicht kondensierend
2–10 VDC
±0,05 V
0–10 DC
±0,05 V
Modbus RTU
RTU Slave
RTU Master
TIA/EIA-485
38 400 bps, 8, 1, None
19200 oder 9600
7 oder 8
Even, Odd oder None
Erklärungen, Schaltplan:
1. CONTROL Zone
2. Klappenstellantrieb
3. Volumenstromsensoren
4. Transformator mit
Spannungsversorgung 24 V AC
5. SLAVE Zone, Klappenstellantrieb
6. SLAVE Zone, Volumenstromsen-
soren
7. Druckfühler DETECT Pressure
8. Äußere potenzialfreie Schalter
zum Schließen der Klappe
www.swegon.com
12 VA
0,4 A
18 VA
0,6 A
4 A
7
