WISE
Gleichgewicht auf Raumebene
• Die Zonenklappe CONTROL Zone PE/PS (1) wird sowohl
für den Zuluft- als auch den Abluftkanal verwendet,
um einen konstanten Druck aufrechtzuerhalten.
• Volumenstrom und Gleichgewicht werden auf Raumni-
veau gesteuert.
• Eventuelle Toilettengruppen werden direkt an den
druckgesteuerten Abzweigkanal angeschlossen.
• Es ist keine Modbus-Kommunikation erforderlich.
2
2

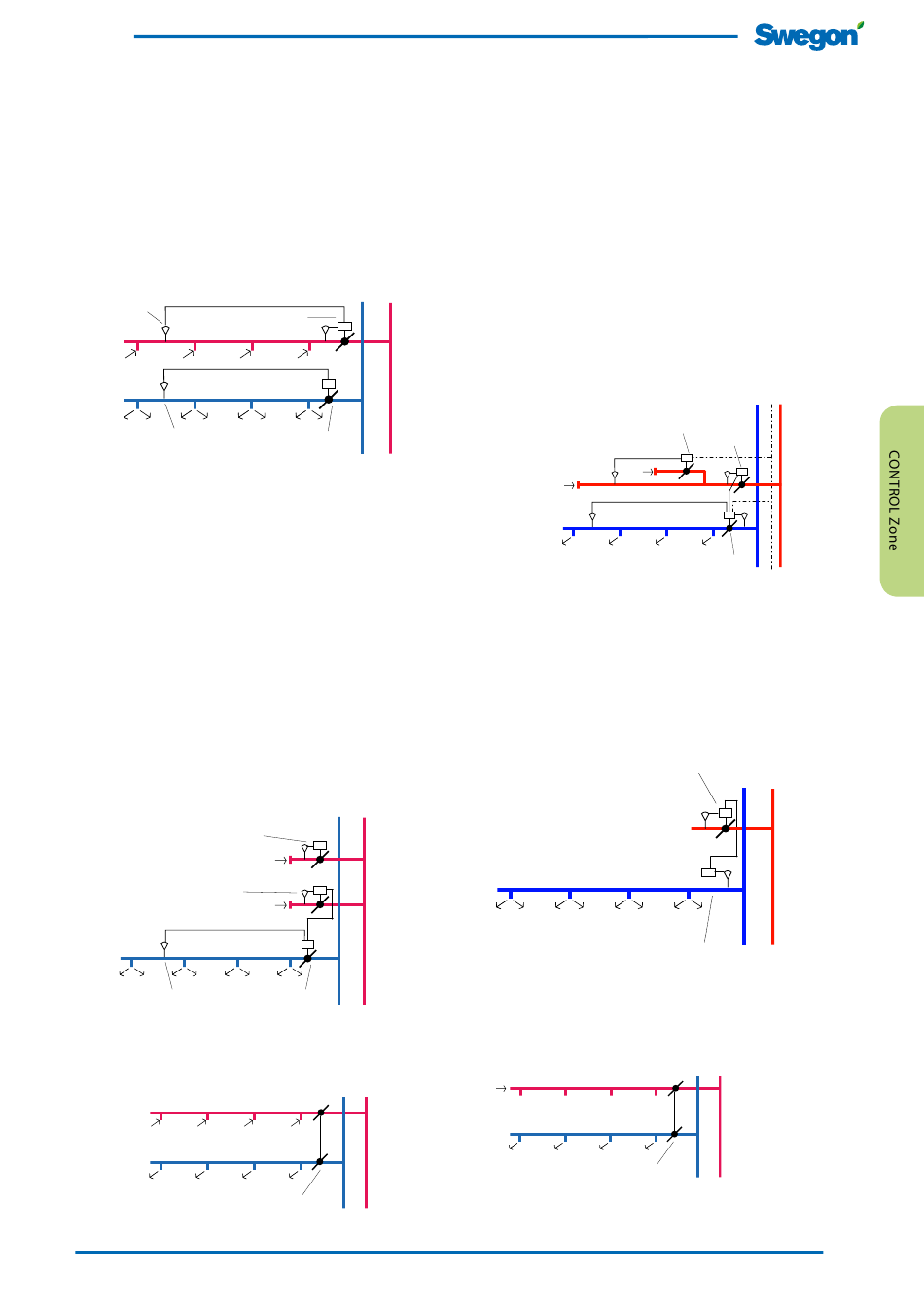

Abb. 5. Gleichgewicht auf Raumebene. Drucksteuerung von
Zuluft- und Abluftkanälen ohne Nebenvolumenstrom.
Gleichgewicht auf Zonenebene – Überluftlösung
Die Zonenklappe CONTROL Zone PSFE (1) sorgt für einen
konstanten Druck im Zuluftkanal.
• CONTROL Zone PSFE (1) misst den gesamten Volumen-
strom in der Zone.
• Der Volumenstrom wird für die Nebensteuerung der
zentralen Abluftklappe SLAVE Zone (3) verwendet.
• Eventuelle konstante Abluftvolumenströme werden
von einer zusätzlichen Zonenklappe CONTROL Zone
(4) kontrolliert, die in diesem Fall als Konstantvolumen-
stromklappe dient.
• Um einen konstanten Luftvolumenstrom einzustellen,
muss ein Volumenstromoffset für SLAVE Zone angege-
ben werden. Dieser Wert wird im Regler an CONTROL
Zone eingestellt.
4 (FE)
3
2
Abb. 6. Gleichgewicht auf Zonenebene – Überluftlösung.
Drucksteuerung der Zuluft Nebensteuerung der Abluft.
Optimierung der Zu- und Abluftkanäle
Abb. 7. Getrennte Optimierung sowohl für Zuluft- als auch Ab-
luftkanal hinsichtlich der Klappenposition der Raumprodukte.
Konstruktionsänderungen vorbehalten.
1 (PE)
1 (PS)
1 (PSFE)
OSOE
Gleichgewicht auf Zonenebene, gemischt – Überluft
und Gleichgewicht
• Die Zonenklappe CONTROL Zone PSFE (1) sorgt für
einen konstanten Druck im Zuluftkanal.
• Der Volumenstrom wird für die Nebensteuerung der
zentralen Abluftklappe SLAVE Zone (2) verwendet.
• Die Zonenklappe CONTROL Zone PED (3) hält den Abluft-
kanal unter konstantem Druck, sodass Toilettengruppen
(4) und auch Räume mit einem variierenden Luftvolumen-
strom an den Abluftkanal angeschlossen werden können.
• Die Zonenklappe CONTROL Zone PED (3) öffnet und
schließt seine Klappe in Abhängigkeit vom Volumen-
strombedarf der Zone.
Gleichgewicht auf Zonenebene – Überluft ohne
4
Abb. 8. Gleichgewicht auf Zonenebene, gemischt – Überluft und
Gleichgewicht. Drucksteuerung der Zuluft, Nebensteuerung der
Abluft im Kanalsystem mit gemischtem variierten und konstan-
ten Luftvolumenstrom

Drucksteuerung

• Zonenklappe CONTROL Zone MSFE (1) misst den Volu-
menstrom im Zuluftkanal.
• Der Volumenstrom wird für die Nebensteuerung der
zentralen Abluftklappe SLAVE Zone (2) verwendet.
Abb. 9. Gleichgewicht auf Zonenebene – Überluft ohne Druck-
steuerung. Messung der Zuluft, Nebensteuerung der Abluft im
Kanalsystem mit gemischtem variiertem Luftvolumenstrom.
Optimierung der Zuluft und Gleichgewichtseinstel-
lung für die Abluft
Abb. 10. Die Zuluft wird hinsichtlich der Klappenposition an den
Raumprodukten optimiert und die Abluftklappe wird so gesteuert,
dass sie die gleiche Luftmenge ablässt, wie sie durch die Zuluft-
klappe zugeführt wird. Ein Offset kann eingestellt werden.
20190611
3 (PED)
2 (SLAVE)
5
1 (PSFE)
2
1 (MSFE)
OSFE
