Diese Bedienungsanleitung gilt für die Artikelnummer: / This user manual is valid for the article number: 51786125 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 2/28... -
Seite 3: Einführung
• Lüftergekühlt • Klein und handlich • Lichtstrahl mit 9° Abstrahlwinkel • Kompatibel zu QuickDMX - das Funk-DMX-System von Eurolite • Phantomgespeiste USB-Buchse für QuickDMX-Empfänger (Zubehör) • Control Board mit LCD und vier Bedientasten zur Einstellung der DMX-Startadresse, PAN-/TILT-Reverse • Schaltnetzteiltechnologie für Netzspannung zwischen 100 und 240 Volt •... -
Seite 4: Sicherheitshinweise
SICHERHEITSHINWEISE WARNUNG! Lesen Sie aufmerksam die Sicherheitshinweise und benutzen Sie das Produkt nur wie in dieser Anleitung beschrieben, damit es nicht versehentlich zu Verletzungen oder Schäden kommt. GEFAHR! Elektrischer Schlag durch hohe Spannungen Im Inneren des Geräts befinden sich Teile, die unter hoher elektrischer Spannung stehen. Trennen Sie das Gerat vollständig vom Stromnetz, bevor Sie Abdeckungen öffnen oder entfernen. - Seite 5 Gefahr für Kinder und Personen mit eingeschränkter Fähigkeit • Das Gerät ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern. Lassen Sie Verpackungsmaterial nicht achtlos liegen. Betreiben Sie das Gerät nicht unbeaufsichtigt. • Das Gerät darf nur von Personen benutzt werden, die über ausreichende physische, sensorische und geistige Fähigkeiten sowie über entsprechendes Wissen und Erfahrung verfügen.
-
Seite 6: Gerätebeschreibung

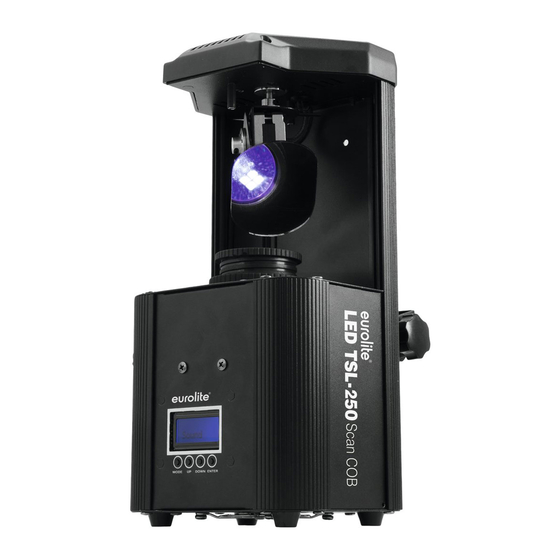

GERÄTEBESCHREIBUNG (1) Feststellschraube (2) Hängebügel (3) Ablenkspiegel (4) Objektivlinse (5) Gehäuse (6) Control Board POWER SAFETY ROPE 100-240V ~ 50/60 Hz (7) Fangseilöse (8) Sicherungshalter (9) Netzanschluss (10) USB-Anschluss für QuickDMX-Empfänger T1A/250V (11) Mikrofon (12) DMX-Eingangsbuchse (13) DMX-Ausgangsbuchse DMX IN DMX OUT (14) Display (15) Mode-Taste... -
Seite 7: Installation
INSTALLATION WARNUNG! Verletzungsgefahr durch Herabfallen Über Kopf installierte Geräte können beim Herabstürzen erhebliche Verletzungen verursachen! Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann. Die Montage darf nur durch eine Fachkraft erfolgen, die mit den Gefahren und den einschlägigen Vorschriften hierfür vertraut ist. -
Seite 8: Einsetzen/Austauschen Von Gobos
Einsetzen/Austauschen von Gobos LEBENSGEFAHR! Gobos nur bei ausgeschaltetem Gerät austauschen Netzstecker ziehen! Wenn Sie andere Formen und Muster als die Standard-Gobos verwenden möchten, oder Gobos ausgetauscht werden sollen, gehen Sie wie folgt vor: ACHTUNG! Niemals die Schrauben der rotierenden Gobos lösen, da ansonsten die Kugellager geöffnet werden! Entfernen Sie den Sprengring mit einem geeigneten Werkzeug. -
Seite 9: Dmx512-Ansteuerung
DMX512-Ansteuerung Für die Ansteuerung des Geräts per DMX512 ist eine Datenverbindung notwendig. Das Gerät verfügt dazu über 3-polige XLR-Anschlüsse. Verbinden Sie den Ausgang Ihres Controllers mit dem DMX-Eingang DMX IN des Geräts über ein DMX- Kabel. Verbinden Sie den DMX-Ausgang DMX OUT des Geräts mit dem DMX-Eingang des nächsten Geräts in der Kette. -
Seite 10: Bedienung
BEDIENUNG Entfernen Sie die Transportsicherung (Kabelbinder) am Ablenkspiegel des Gerätes vollständig. (Nur bei Erstinbetriebnahme nötig!) Nach dem Anschluss ans Netz ist das Gerät betriebsbereit. Das Display zeigt die zuletzt eingestellte Betriebsart. Nehmen Sie nun die notwendigen Menüeinstellungen für die jeweilige Betriebsart mit den Bedientasten vor. -
Seite 11: Dmx-Betrieb
DMX-Betrieb DMX-Startadresse einstellen Für den Betrieb über einen Controller mit DMX512-Protokoll verfügt das Gerät über 10 Steuerkanäle. Damit das Gerät vom Controller angesteuert werden kann, muss die DMX-Startadresse eingestellt werden. Die Startadresse ist abhängig von Ihrem DMX-Controller. Lesen Sie hierzu die Dokumentation des Geräts. Drücken Sie im Menü... -
Seite 12: Funktionen Im Dmx-Betrieb
Funktionen im DMX-Betrieb Kanal Wert Eigenschaft Horizontale Bewegung (PAN) Wenn Sie den Regler verschieben, bewegen Sie den Spiegel horizontal (PAN). Allmähliches Einstellen des Spiegels bei langsamem Schieben des Reglers (0-255, 128-Mitte). Der Spiegel kann an jeder gewünschten Einstellung angehalten werden. Vertikale Bewegung (TILT) Wenn Sie den Regler verschieben, bewegen Sie den Spiegel vertikal (TILT). -
Seite 13: Dimmerintensität
Gobo 7 Shake Goborad-Rotation vorwärts mit abnehmender Geschwindigkeit No rotation Goborotation rückwärts mit zunehmender Geschwindigkeit Goborotation Keine Funktion Einstellung des Gobowinkels Goborad-Rotation rückwärts mit abnehmender Geschwindigkeit No rotation Goborad-Rotation rückwärts mit zunehmender Geschwindigkeit Strobe Keine Funktion Strobe-Effekt mit zunehmender Geschwindigkeit Keine Funktion Dimmerintensität Allmähliche Einstellung der Dimmerintensität von 0 bis 100 %... -
Seite 14: Reinigung Und Wartung
REINIGUNG UND WARTUNG Das Gerät sollte äußerlich in regelmäßigen Abständen von Verunreinigungen wie Staub usw. gereinigt werden. Insbesondere die Linse sollte sauber sein, damit das Licht mit maximaler Helligkeit abgestrahlt werden kann. Trennen Sie das Gerät vom Netz und lassen Sie es abkühlen, bevor Sie mit der Reinigung beginnen. Reinigen Sie die Oberflächen mit einem fusselfreien, angefeuchteten Tuch. -
Seite 15: Technische Daten
15,0 cm Gewicht: 3 kg Zubehör EUROLITE TPC-10 Klammer, silber Best.-Nr. 59006856 EUROLITE Sicherungsseil AG-15 4x1000mm bis 15kg Best.-Nr. 58010364 EUROLITE QuickDMX USB Funksender/Empfänger Best.-Nr. 70064704 PSSO DMX Kabel XLR 3pol 5m sw Neutrik Best.-Nr. 30227812 Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten. © 29.09.2020 15/28 127079.docx, Version 1.1... -
Seite 16: Introduction
• Small and portable • Lightbeam with 9° radiation angle • Supports QuickDMX - the wireless DMX system from Eurolite • Built-in phantom-powered USB port for QuickDMX receivers (accessories) • Control board with LCD and four operating buttons for adjusting the DMX starting address, PAN/TILT reverse •... -
Seite 17: Safety Instructions
SAFETY INSTRUCTIONS WARNING! Please read the safety warnings carefully and only use the product as described in this manual to avoid accidental injury or damage. DANGER! Electric shock caused by high voltages Within the device there are areas where high voltages may be present. Completely disconnect the device from the power supply before you open or remove covers. - Seite 18 Warning – risk of burns and fire • The admissible ambient temperature range (Ta) is -5 to +45°C. Do not operate the device outside of this temperature range. • The housing temperature (Tc) can be up to 55°C during use. Avoid contact by persons and materials. •...
-
Seite 19: Description Of The Device
DESCRIPTION OF THE DEVICE (1) Fixation screw (2) Mounting bracket (3) Mirror (4) Objective-lens (5) Housing (6) Control Board POWER SAFETY ROPE 100-240V ~ 50/60 Hz (7) Safety eyelet (8) Fuseholder (9) Power supply (10) USB port for T1A/250V QuickDMX receiver (11) Microphone (12) DMX-In socket (13) DMX-Out socket... -
Seite 20: Installation
INSTALLATION WARNING! Risk of injury caused by falling objects Devices in overhead installations may cause severe injuries when crashing down. Make sure that the device is installed securely and cannot fall down. The installation must be carried out by a specialist who is familiar with the hazards and the relevant regulations. The device may be placed on the floor or fastened to a truss or similar rigging structure. -
Seite 21: Inserting/Exchanging Gobos
Inserting/Exchanging gobos DANGER! Install the gobos with the device switched off only. Unplug from mains before! If you wish to use other forms and patterns as the standard-gobos, or if gobos are to be exchanged, please follow the instructions below: CAUTION! Never unscrew the screws of the rotating gobo as the ball bearing will otherwise be opened! -
Seite 22: Dmx512 Control
DMX512 control A DMX512 data link is required in order to control the device via DMX. The device provides 3-pin XLR connectors for DMX connection. Connect the output of your DMX controller to the DMX input DMX IN of the device with a DMX cable. Connect the DMX output DMX OUT of the device to the DMX input of the next unit in the chain. -
Seite 23: Operation
DMX-controlled mode via any commercial DMX controller. After you connected the effect to the mains, the EUROLITE LED TSL-250 Scan COB starts running. During the Reset, the motors are trimmed and the device is ready for use afterwards. -
Seite 24: Dmx Operation
DMX operation Setting the DMX starting address For operation with a controller with DMX512 protocol, the device is equipped with 10 control channels. To be able to operate the device with a DMX controller, the DMX starting address must be set. The starting address depends upon which DMX controller is being used. -
Seite 25: Functions In Dmx Mode
Functions in DMX mode Channel Value Feature Horizontal movement (PAN) Push slider up in order to move the mirror horizontally (PAN). Gradual mirror adjustment from one end of the slider to the other (0-255, 128-center). The mirror can be stopped at any position you wish.. -
Seite 26: Internal Programs
Gobo 7 shake Forward gobo-wheel rotation with decreasing speed Keine Rotation Backwards gobo rotation with increasing speed Gobo rotation No function Gobo angle adjustment Backward gobo-wheel rotation with decreasing speed Keine Rotation Forward gobo-wheel rotation with increasing speed Strobe No function Strobe-effect with increasing speed No function Dimmer intensity... -
Seite 27: Cleaning And Maintenance
CLEANING AND MAINTENANCE The outside of the device should be cleaned periodically to remove contaminants such as dust etc. The lens, in particular, should be clean to ensure that light will be emitted at maximum brightness. Disconnect the device from power and allow it to cool before cleaning. Clean the surface with a soft lint-free and moistened cloth. -
Seite 28: Technical Specifications
PSSO DMX cable XLR 3pin 5m bk Neutrik No. 30227812 All information is subject to change without prior notice. © 29.09.2020 Eurolite is a brand of Steinigke Showtechnic GmbH Andreas-Bauer-Str. 5 97297 Waldbüttelbrunn Germany 00127079 Version 1.1 Publ. 29/09/2020 28/28...
