SATEL
LED

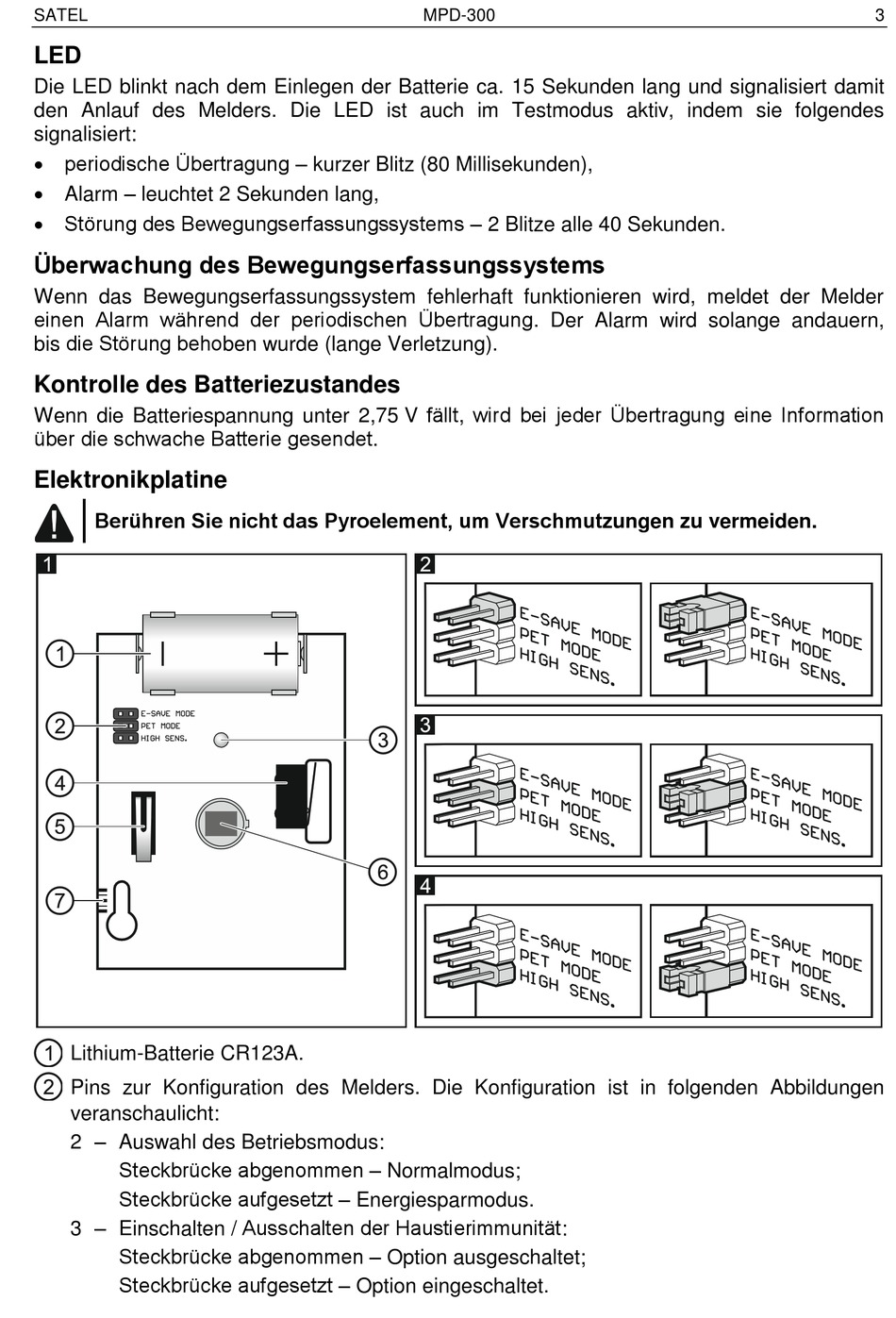

Die LED blinkt nach dem Einlegen der Batterie ca. 15 Sekunden lang und signalisiert damit
den Anlauf des Melders. Die LED ist auch im Testmodus aktiv, indem sie folgendes
signalisiert:
periodische Übertragung – kurzer Blitz (80 Millisekunden),
Alarm – leuchtet 2 Sekunden lang,
Störung des Bewegungserfassungssystems – 2 Blitze alle 40 Sekunden.
Überwachung des Bewegungserfassungssystems
Wenn das Bewegungserfassungssystem fehlerhaft funktionieren wird, meldet der Melder
einen Alarm während der periodischen Übertragung. Der Alarm wird solange andauern,
bis die Störung behoben wurde (lange Verletzung).
Kontrolle des Batteriezustandes
Wenn die Batteriespannung unter 2,75 V fällt, wird bei jeder Übertragung eine Information
über die schwache Batterie gesendet.
Elektronikplatine
Berühren Sie nicht das Pyroelement, um Verschmutzungen zu vermeiden.
Lithium-Batterie CR123A.
Pins zur Konfiguration des Melders. Die Konfiguration ist in folgenden Abbildungen
veranschaulicht:
2 – Auswahl des Betriebsmodus:
Steckbrücke abgenommen – Normalmodus;
Steckbrücke aufgesetzt – Energiesparmodus.
3 – Einschalten / Ausschalten der Haustierimmunität:
Steckbrücke abgenommen – Option ausgeschaltet;
Steckbrücke aufgesetzt – Option eingeschaltet.
MPD-300
3
