Euro Systemtrenner

GENO - DK 2, GENO
1

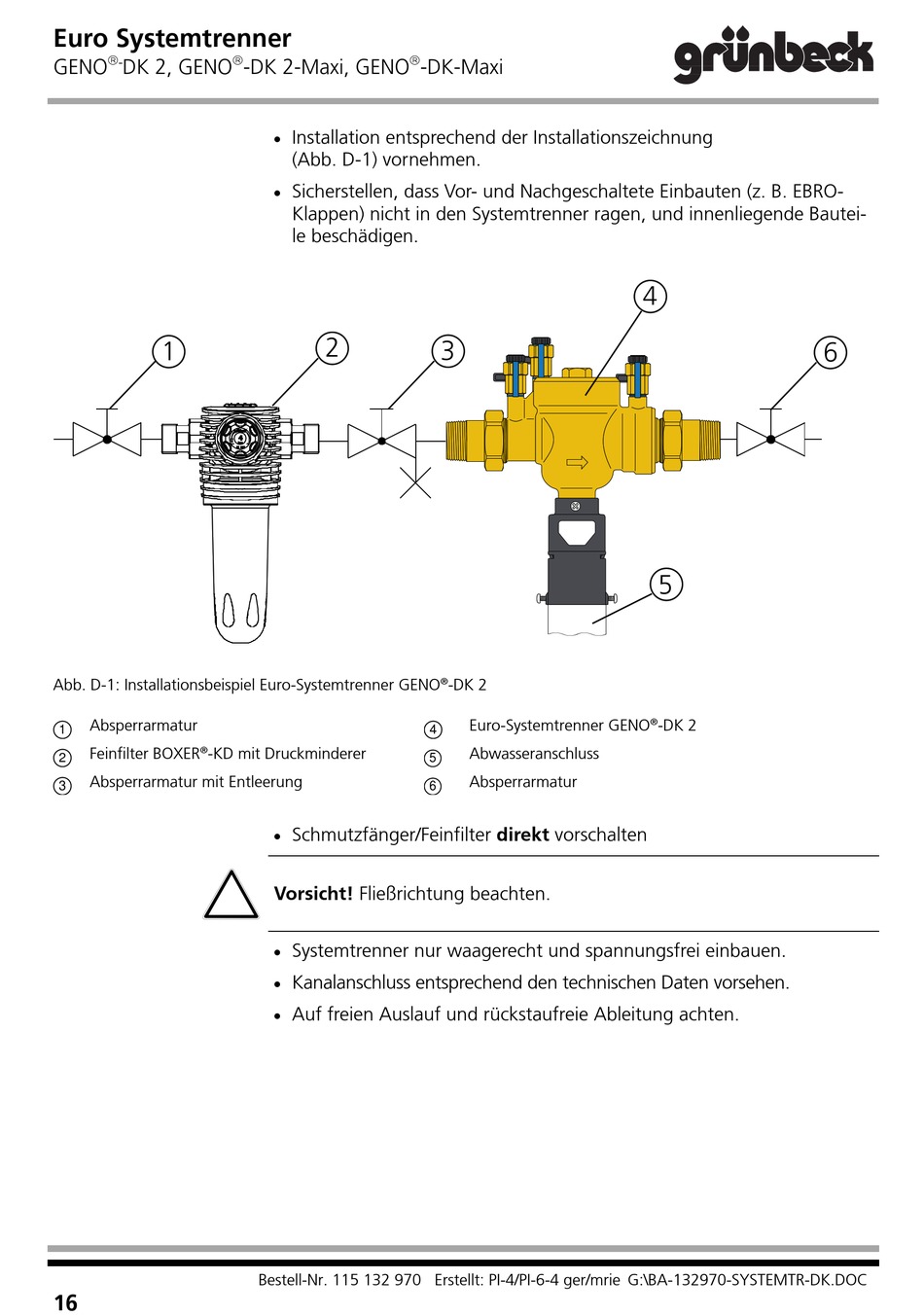

Abb. D-1: Installationsbeispiel Euro-Systemtrenner GENO
Absperrarmatur
1
Feinfilter BOXER ® -KD mit Druckminderer
2
Absperrarmatur mit Entleerung
3
16

-DK 2-Maxi, GENO
Installation entsprechend der Installationszeichnung

(Abb. D-1) vornehmen.
Sicherstellen, dass Vor- und Nachgeschaltete Einbauten (z. B. EBRO-

Klappen) nicht in den Systemtrenner ragen, und innenliegende Bautei-
le beschädigen.
2
Schmutzfänger/Feinfilter direkt vorschalten

Vorsicht! Fließrichtung beachten.
Systemtrenner nur waagerecht und spannungsfrei einbauen.

Kanalanschluss entsprechend den technischen Daten vorsehen.

Auf freien Auslauf und rückstaufreie Ableitung achten.

Bestell-Nr. 115 132 970 Erstellt: PI-4/PI-6-4 ger/mrie G:\BA-132970-SYSTEMTR-DK.DOC

-DK-Maxi
3
WW
® -DK 2
Euro-Systemtrenner GENO
4
Abwasseranschluss
5
Absperrarmatur
6
4
5
-DK 2
®
