4 | Arbeitsweise

Bestell-Nr. 115 132 970 Erstellt: PI-4/PI-6-4 ger/mrie G:\BA-132970-SYSTEMTR-DK.DOC
GENO
Der Systemtrenner besteht aus zwei Rückflussverhinderern, einer Mittel-
kammer und einem membrangesteuerten Ablassventil. Das in den Sys-
temtrenner fließende Wasser öffnet den Rückflussverhinderer auf der
Eingangsseite (A) und übt gleichzeitig, über den Kanal (1), einen Druck
auf die Membrane (2) aus, welche über einen Schaft das Ablassventil
schließt, so dass das Wasser den zweiten Rückflussverhinderer öffnet.
Infolge des vom Rückflussverhinderer (A) verursachten Druckverlustes,
ist der Druck in der Mittelkammer bei normalen Konditionen immer
mindestens 140 mbar niedriger, als der Hinterdruck. Diese Druckdiffe-
renz p, zwischen Eingangsseite und Mittelkammer, kann als Sicherheit
definiert werden, da, im Falle eines Schadens oder Druckabfalles, das
Ablassventil bereits öffnet, wenn der Druck in der Mittelkammer noch
140 mbar niedriger als der eingangseitige Druck ist. Des Weiteren ver-
hindert die Sicherheitsdichtung, die im Falle der Beschädigung der
Membrane durch die Gegendruckfeder (Pos. 3) an das Gehäuse gepresst
wird, einen Rückfluss des Wassers über den Kanal (Pos. 1). Somit ist es
unmöglich, dass ein betriebsfähiges Gerät vorausgesetzt, Wasser von
der Mittelkammer in die Eingangsseite gelangen kann. Dies auch im Fal-
le kleiner Undichtheiten Rückflussverhinderer, die außerdem durch den
Wasserausfluss aus der Mittelkammer signalisiert werden, sobald die
Druckdifferenz p, von 140 mbar absinkt.
Hinweis: Für einen sicheren Betrieb ist es notwendig, die Luft über der
Membran vor Inbetriebnahme abgelassen wird.
2
1
A

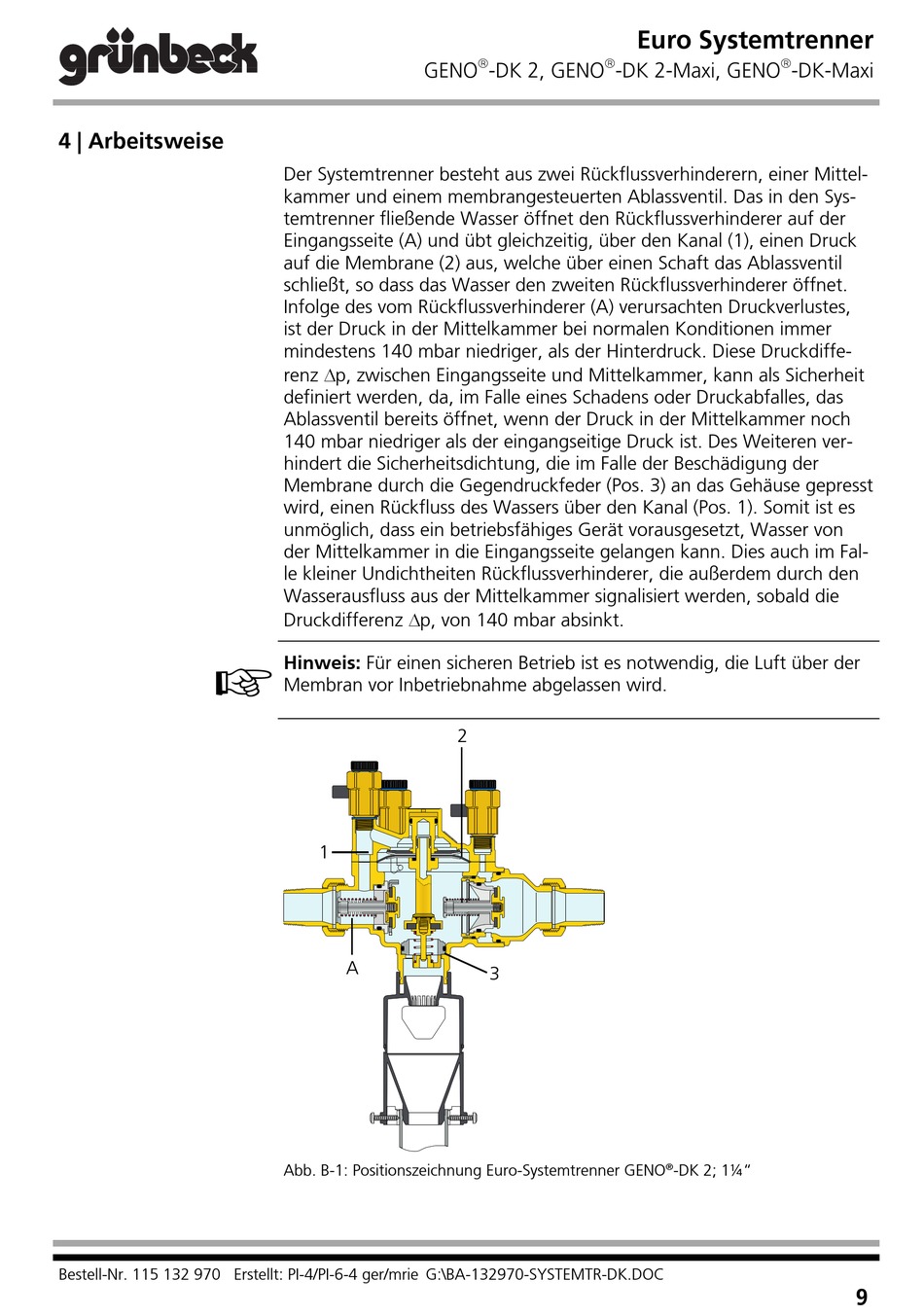

Abb. B-1: Positionszeichnung Euro-Systemtrenner GENO
Euro Systemtrenner
 
-DK 2, GENO -DK 2-Maxi, GENO
3

-DK-Maxi
® -DK 2; 1¼"
