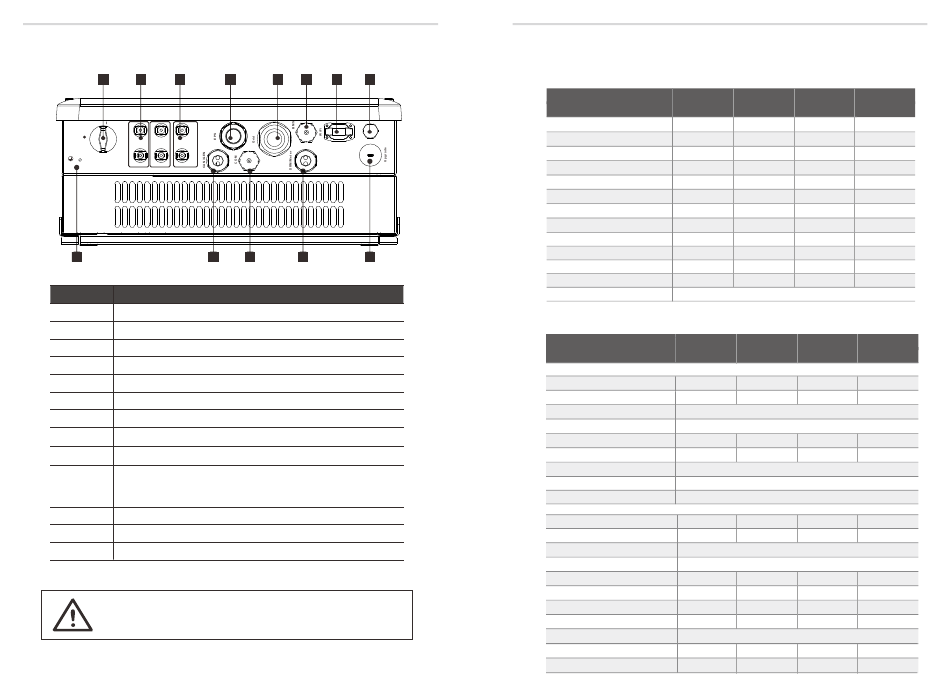

3.4 Anschlussklemmen des PV-Wechselrichters
A B C
ON + +
OFF
PV1 PV2 BAT
- -
I
Pos.

Beschreibung

A DC-Schalter (optional)
B PV-Anschlussbereich
C Batterieanschlussbereich
D EPS-Ausgang
E Netzausgang
F Batteriekommunikation
G
WLAN-Anschluss für externes Pocket WiFi
H
Wasserdichtes Ventil
Erdungsschraube
I
CAN-Kommunikationsanschluss für Parallelbetrieb/
Generator-Kommunikationsanschluss
J
(Beide Funktionen in der Entwicklung)
Ethernet-Anschluss
K
DRM-Anschluss/Anschluss für externen Zähler
L
USB-Anschluss für Aktualisierung
M
WARNUNG!
Die Installation muss durch eine Elektrofachkraft erfolgen.
14
D E F G H
+
-
J A K A L M

4. Technische Daten

4.1 DC-Eingang
(Version E, I, C)
X1-Hybrid-3.0-D
Modell
X1-Hybrid-3.0-N
Empfohlene max. DC-Leistung [W]
4000
Max. Gleichspannung [V]
600
Nominale Betriebsgleichspannung [V]
360
MPPT-Spannungsbereich [V]
125-550
MPPT-Spannungsbereich bei Volllast [V]
160-500
Max. Eingangsstrom [A]
10/10
Max. Kurzschlussstrom [A]
14/14
Starteingangsspannung [V]
85
Startausgangsspannung [V]
150
Anz. MPP-Tracker
2
Stränge pro MPP-Tracker
1
Rücklaufstrom zum PV-Feld
0
DC-Trennschalter
4.2 AC-Ausgang/-Eingang
(Version E, I, C)
X1-Hybrid-3.0-D
Modell
X1-Hybrid-3.0-N
AC-Ausgang
AC-Nennleistung [VA] 3000
Max. AC-Scheinleistung [VA] 3000
Nennnetzspannung (Bereich) [V]
Nennnetzfrequenz [Hz]
AC-Nennstrom [A] 13
Max. AC-Strom [A] 14.4
Leistungsfaktor
Gesamtklirrfaktor (THDi)
Lastregelung
AC-Eingang
AC-Nennleistung [VA] (Version E, C) 3000
3000+4000
AC-Nennleistung [VA] (Version I)
(Überbrückung)
Nennnetzspannung (Bereich) [V]
Nennnetzfrequenz [Hz]
AC-Nennstrom [A] (Version E, C)
13
Max. AC-Strom [A] (Version E, C)
14,4
13+17,4
AC-Nennstrom [A] (Version I)
(Überbrückung)
14,4+21,7
Max. AC-Strom [A] (Version I)
(Überbrückung)
Leistungsfaktor
AC-Einschaltstromstoß
35
Max. AC-Ausgangsfehlerstrom 80
Technische Daten
X1-Hybrid-3.7-D X1-Hybrid-4.6-D X1-Hybrid-5.0-D
X1-Hybrid-3.7-N X1-Hybrid-4.6-N X1-Hybrid-5.0-N
5000 6000 6000
600 600 600
360 360 360
125-550 125-550 125-550
195-500 240-500 260-500
10/10 10/10 10/10
14/14 14/14 14/14
85 85 85
150 150 150
2 2 2
1 1 1
0 0 0
optional
X1-Hybrid-3.7-D X1-Hybrid-4.6-D X1-Hybrid-5.0-D
X1-Hybrid-3.7-N X1-Hybrid-4.6-N X1-Hybrid-5.0-N
3680 4600 4999
3680 4600 4999
220/230/240 (180 to 270)
50/60
16 20 21,7
16 21 21,7
0,8 kapazitiv bis 0,8 induktiv
< 2 %
optional
3680 4600 4999
3680+4000 4600+5000 4999+5000
(Überbrückung) (Überbrückung) (Überbrückung)
220/230/240 (180 to 270)
50/60
16 20 21,7
16 21 21,7
16+17,4 20+17,4 21,7+17,4
(Überbrückung) (Überbrückung) (Überbrückung)
16+21,7 21+26,0 21,7+26,0
(Überbrückung) (Überbrückung) (Überbrückung)
0,8 kapazitiv bis 0,8 induktiv
35 35 35
80 80 80
