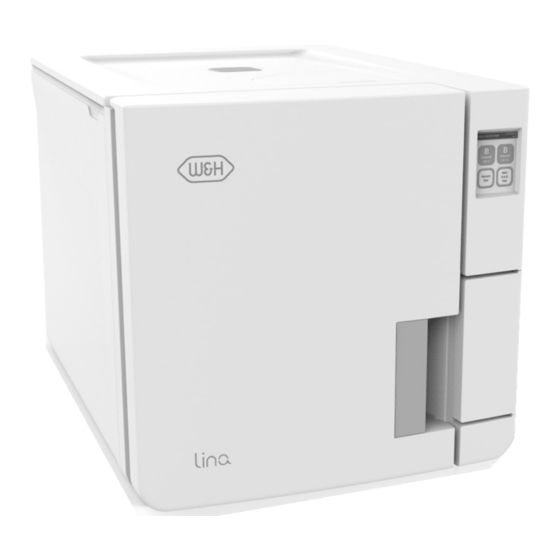

W&H Lina RIK-117 Bedienungsanleitung
Inhaltsverzeichnis
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für W&H Lina RIK-117
Inhaltszusammenfassung für W&H Lina RIK-117
- Seite 1 Bedienungsanleitung RIK-1 - ADT - Rev03 RIK-117 RIK-122...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Konformität Druckerauswahl (optional) Symbole und Meldungen Etikettendrucker-Auswahl (optional) Einleitung Verwendung des Etikettendruckers (optional) Informationen zu diesem Handbuch Beschreibung des Etiketteninhalts Nutzungseinschränkung Sterilisatortests Sicherheitsinformationen Sterilisatorleistungstests Sicherheitshinweise Bowie-Dick-Test Verantwortung Helix-Test Erste Schritte Vakuum-test Lieferumfang Sterilisationszyklen Bedienung Wartung und Vorbereitung der Ladungen Produktbeschreibung Vorbereiten des Sterilisators Installation des Sterilisators... - Seite 4 Wartung nach jeweils 4000 Zyklen oder alle fünf Jahre Außerordentliche Wartung Entsorgung Diagnose Fehler Fehlerbehebung Notfall-Türöffnung Technische Daten Sterilisationszyklen Sterilisationszyklusphasen Technische Daten Empfehlungen zur Validierung Diagramm Wasserqualität Zubehör, Ersatzteile, Verbrauchsmaterialien Autorisierte W&H Servicepartner Dokumentationsformulare W&H Installationsprüfliste Dokumentationsbogen für Helix-Tests LINA | Bedienungsanleitung | RIK-1 ADT Rev03 | 11/05/2020 | © 2020 W&H Sterilization Srl...
-
Seite 5: Konformität
Konformität KONFORMITÄT MIT EUROPÄISCHEN NORMEN UND RICHTLINIEN Normen Beschreibung Der STERILISATOR mit Sterilisationszyklen ist mit den folgenden Richtlinien Normen konform: IEC 61326-1 Elektrische Mess-, Steuer-, Regel- und Laborgeräte – EMV- Normen Anforderungen; allgemeine Anforderungen. Beschreibung IEC 61770 An Wasserleitungen angeschlossene elektrische Anwendungen – Richtlinien Vermeidung von Rückfluss und Fehler von Schlauchsätzen. -
Seite 6: Symbole Und Meldungen
Symbole und Meldungen IN DIESEM HANDBUCH VERWENDETE SICHERHEITSSYMBOLE WARNUNG: Weist auf eine gefährliche Situation hin, die zum Tod oder VORSICHT: Weist auf eine gefährliche Situation hin, die zu geringfügigen schweren Verletzungen führen kann, wenn sie nicht vermieden wird. oder mäßig schweren Verletzungen führen kann, wenn sie nicht vermieden wird. - Seite 7 MELDUNGEN ZU SACHSCHÄDEN Hinweis: Weist auf als wichtig geltende, jedoch nicht gefahrenrelevante Informationen hin. Normalerweise, um Beschädigungen am Produkt zu vermeiden. LINA | Bedienungsanleitung | RIK-1 ADT Rev03 | 11/05/2020 | © 2020 W&H Sterilization Srl...
-
Seite 8: Einleitung
Einleitung INHALT VERPFLICHTUNGEN BEZÜGLICH DIESES HANDBUCHS In diesem Abschnitt werden die folgenden Themen behandelt: Dieses Handbuch stellt einen wesentlichen Teil des Produkts dar und gilt für die gesamte Nutzungsdauer. Es muss in allen Informationen zu diesem Handbuch Situationen zurate gezogen werden, die den Lebenszyklus des Nutzungseinschränkung Produkts betreffen, von der Lieferung bis zur Außerbetriebnahme. -
Seite 9: Nutzungseinschränkung
Einleitung Diese Geräte sind ausschließlich zur professionellen Verwendung Für Vorschläge und Anmerkungen schicken Sie bitte eine E-Mail an durch geschulte Personen bestimmt. office.sterilization@wh.com. FUNKTIONEN COPYRIGHT-VERMERK Siehe "Sterilisationszyklen" auf Seite 97 für eine vollständige Liste Copyright © 2020, W&H Sterilization Srl mit den Hauptprogrammfunktionen, einschließlich Sterilisationszeit, Alle Rechte in allen Ländern vorbehalten. -
Seite 10: Sicherheitsinformationen
Sicherheitsinformationen INHALT GEFAHREN DURCH ELEKTRIZITÄT In diesem Abschnitt werden die folgenden Themen behandelt: Kein Wasser oder andere Flüssigkeiten über den Sterilisator gießen (Gefahr von elektrischen Sicherheitshinweise Kurzschlüssen). Verantwortung Für die Wartung oder Instandhaltung des Sterilisators diesen ausschalten und das Netzkabel herausziehen. Sicherstellen, dass die mit dem Sterilisator Sicherheitshinweise verbundene Steckdose ordnungsgemäß... -
Seite 11: Verantwortung
Sicherheitsinformationen MANIPULATION Verantwortung Das Typenschild oder die Etiketten nicht vom Sterilisator entfernen. VERANTWORTUNG DES ANWENDERS Reparaturen und Wartungs- und Der Anwender ist für die ordnungsgemäße Installation, die Instandhaltungsarbeiten müssen von richtige Verwendung und Wartung des Sterilisators in autorisierten Servicedienstleistern und immer Übereinstimmung mit dieser Bedienungsanleitung unter der Verwendung von Originalersatzteilen verantwortlich. -
Seite 12: Erste Schritte
Erste Schritte INHALT Lieferumfang In diesem Abschnitt werden die folgenden Themen behandelt: Lieferumfang LIEFERUMFANG DES STERILISATORS Bedienung VORSICHT! Schweres Produkt. Der Sterilisator muss aus der Produktbeschreibung Verpackung entfernt und von zwei autorisierten Technikern transportiert werden. Installation des Sterilisators Bedienung des Sterilisators Gewicht: Benutzeroberflächenmenü... -
Seite 13: Warnhinweise
Erste Schritte WARNHINWEISE Hinweis: Den äußeren Zustand der Verpackung und des Sterilisators prüfen. Im Falle von Beschädigungen sofort den Händler oder den für den Transport verantwortlichen Spediteur kontaktieren. Die Versand- oder Transportverpackung des Sterilisators aufbewahren. Info: Die Verpackung des Produkts ist umweltfreundlich und kann von Industrie-Recyclingunternehmen entsorgt werden. -
Seite 14: Bedienung
Erste Schritte NICHT MIT DEM STERILISATOR GELIEFERTE ELEMENTE Die folgenden Elemente werden nicht mitgeliefert: Wasserbehälter, um Abwasser während des manuellen Ablassens des Wassers aus dem Tank aufzufangen (Volumen größer als 5 l (1,3 gal)) LAN-Kabel, um den Sterilisator an ein Netzwerk anzuschließen (optional) Siehe "Zubehör, Ersatzteile, Verbrauchsmaterialien"... -
Seite 15: Produktbeschreibung
Erste Schritte Produktbeschreibung FRONTANSICHT UND OBERER INNENAUFBAU Teil Beschreibung Kammertür Tank Wasserstandssensor Wassertankabdeckung Abdeckkappe zur Tankfüllung Abdeckung des Wassertanks Innenabdeckung des Tanks Innenfilter des Tanks mit Metallinnenfilter Touchscreen Wartungstür Sterilisationskammer Staubfilter Reset-Taste des Thermostatschalters Notfall-Türöffnungswerkzeug Türdichtung Türstift LINA | Bedienungsanleitung | RIK-1 ADT Rev03 | 11/05/2020 | © 2020 W&H Sterilization Srl... -
Seite 16: Komponenten Hinter Der Wartungstür
Erste Schritte KOMPONENTEN HINTER DER WARTUNGSTÜR Teil Beschreibung Bakteriologischer Filter Netzschalter Typenschild Ablassanschluss für Brauchwasser (grau) Ablassanschluss für Frischwasser (blau) Schnellkupplung für den Ablassschlauch USB-Anschluss LINA | Bedienungsanleitung | RIK-1 ADT Rev03 | 11/05/2020 | © 2020 W&H Sterilization Srl... -
Seite 17: Rückansicht
Erste Schritte RÜCKANSICHT Teil Beschreibung USB-Anschluss (optional) Abdeckung für den Luftspalt Testverbindung Abdeckung des Überdruckventils Brauchwasserablass (optional) Wasserversorgungszufluss (optional) Kondensatorgitter Netzkabelführung Netzsteckerbuchse LINA | Bedienungsanleitung | RIK-1 ADT Rev03 | 11/05/2020 | © 2020 W&H Sterilization Srl... -
Seite 18: Kammerzubehör
Erste Schritte KAMMERZUBEHÖR Teil Beschreibung Ablageschale Kammer-Rack: In normaler Position kann sie horizontal 5 Ablageschalen oder vertikal 3 Kassetten/Container aufnehmen. Bei einer um 90° gedrehten Position kann sie horizontal 3 Ablageschalen oder 3 Kassetten/Container aufnehmen. LINA | Bedienungsanleitung | RIK-1 ADT Rev03 | 11/05/2020 | © 2020 W&H Sterilization Srl... -
Seite 19: Installation Des Sterilisators
Erste Schritte Abstandsanforderungen für eine ordnungsgemäße Luftzirkulation: Installation des Sterilisators STANDORTBEDINGUNGEN Hinweis: Den Sterilisator so positionieren, dass die Bedienelemente hinter der Wartungstür frei zugänglich sind. Den Sterilisator so positionieren, dass der Netzkabelstecker problemlos entfernt werden kann. Das Kondensatorgitter (auf der Rückseite des Sterilisators) frei von Gegenständen halten, die den Luftdurchlass blockieren könnten. -
Seite 20: Wlan-Verbindung (Optional)
Erste Schritte Die Installation des Sterilisators muss von zwei autorisierten INSTALLATION DES STERILISATORS Technikern mit PSA (persönlicher Schutzausrüstung) gemäß den WARNUNG! In Falle von technischen Fehlern des geltenden Normen durchgeführt werden. Sterilisators diesen sofort von der Stromversorgung trennen Die Stromversorgung des Sterilisators muss allen geltenden und sich an den technischen Kundendienst wenden. -
Seite 21: Bedienung Des Sterilisators
Erste Schritte Schließen Sie das Stromkabel an eine Wandsteckdose an. Für STARTSEITENBESCHREIBUNG Anforderungen an die Stromversorgung siehe "Technische Teil Beschreibung Daten" auf Seite 104. Sicherstellen, dass die Dampfverteilerplatte ordnungsgemäß Titel/Funktion des Bildschirms oder der eingesetzt und eingerastet ist, da dies wichtig für das Zyklusnummer und des Sterilisationsverfahren ist. -
Seite 22: Benutzeroberflächenmenü
Erste Schritte Benutzeroberflächenmenü EINSTELLUNGEN MENÜFUNKTIONEN Symbol Funktion Beschriftung HAUPTMENÜFUNKTIONEN Öffnet die Seiten zur Konfiguration Gerät des Geräts. Symbol Beschriftung Funktion Menü Öffnet das Menü. Sprache Konfiguriert die Sprache. Einstellungen Konfiguriert das Gerät. Datum/Uhrzeit Konfiguriert Werte und Format der Uhrzeit und des Datums. Öffnet die Seiten zur Überwachung der Daten zu den Rückver- Sterilisatorname... -
Seite 23: Rückver-Folgbarkeit Menüfunktionen
Erste Schritte Symbol Funktion Symbol Funktion Beschriftung Beschriftung Konnektivität Öffnet die Seiten zur Verwaltung der Einstellungen Nur bei konfigurierter Netzwerkverbindung. Netzwerkverbindung. Konfiguriert die Parameter des Netzwerkstandorts. Verwaltet das Ethernet-Netzwerk. Ethernet Alle speichern Nur bei konfigurierter Netzwerkverbindung. Kopiert alle Dateien an einen bestimmten Ort im Netzwerk. -
Seite 24: Zubehör Menüfunktionen
Erste Schritte ZUBEHÖR MENÜFUNKTIONEN Symbol Funktion Beschriftung Symbol Funktion Beschriftung Optional, mit einem Aktivierungscode aktiviert. Benutzermanagement Erlaubt die Verwaltung der Anwender. Öffnet die Seitenformatierung des USB-Sticks. USB-Stick Nur für Administratoren. Fügt einen Anwender Benutzer hinzufügen hinzu. Formatiert den USB-Stick. Format Benutzer löschen Nur für Administratoren. -
Seite 25: Wartung Menüfunktionen
Erste Schritte WARTUNG MENÜFUNKTIONEN Symbol Funktion Beschriftung Bakt. Filter Zeigt den Status des bakteriologischen Filters für den Austausch an und setzt seinen Zähler auf Null zurück. Staubfilter Zeigt den Status des Staubfilters für den Austausch an und setzt seinen Zähler auf Null zurück. Türdichtung Zeigt den Status der Türdichtung für den Austausch an und setzt den Zähler auf Null zurück. -
Seite 26: Häufige Befehle Und Symbole
Erste Schritte HÄUFIGE BEFEHLE UND SYMBOLE Symbol Funktion Symbol Funktion Symbol Funktion Aktualisiert die Seite. Zeigt einen Fehler an. Aktiviert/deaktiviert den Stand-by- Modus. Zeigt den Wert an, der geändert Zeigt an, dass die gewählte Option werden kann, und erscheint durch sachgemäß... - Seite 27 Erste Schritte Symbol Funktion Symbol Funktion Zeigt an, dass die Option auf EIN Kopiert die Systeminformationen auf steht und durch Berühren auf AUS einen USB-Stick. gestellt werden kann. Zeigt eine Animation über das Zeigt an, dass die Option auf AUS Austauschverfahren an.
-
Seite 28: Konfiguration Des Sterilisators
Erste Schritte Konfiguration des Sterilisators KONFIGURIEREN DES STERILISATORNAMENS So ändern Sie den Sterilisatornamen, der in den Zyklusberichten zu sehen ist: KONFIGURIEREN DER SPRACHE Tippen Sie auf der Startseite auf > > > Tippen Sie auf der Startseite auf > > >... -
Seite 29: Anwenderauthentifizierung (Optional)
Erste Schritte Ihres IT-Managers/Netzwerkadministrators die nachstehenden Wenn Ihr Netzwerk keine dynamischen IP-Adressen unterstützt Schritte aus. (fragen Sie Ihren IT-Manager), aktivieren Sie die Optionen Statisch sowohl unter IP-Konfiguration als auch unter DNS- Tippen Sie auf der Startseite auf > > Konfiguration. Tippen Sie auf jedes Eingabefeld und geben Sie die IP-Adressen ein (fragen Sie Ihren IT-Manager nach den Wenn die Verbindung über ein Ethernet-Kabel hergestellt wird, erforderlichen Angaben). -
Seite 30: Ändern Der Pin
Erste Schritte ÄNDERN DER PIN USB-Stick Ändern Sie Ihre PIN, wenn Sie den Sterilisator das erste Mal verwenden und wenn Ihre PIN zurückgesetzt wurde. Somit wird BESCHREIBUNG verhindert, dass andere Anwender Ihr Konto verwenden. Ein USB-Stick ist zur Installation verfügbar, um automatisch alle Tippen Sie auf der Startseite auf >... -
Seite 31: Stand-By-Modus
Erste Schritte Stand-by-Modus BESCHREIBUNG Im Stand-by-Modus bleibt das Display dunkel und die Sterilisationskammer wird nicht beheizt, um Energie zu sparen. Wenn der Sterilisator für einen bestimmten Zeitraum nicht verwendet wird, schaltet er sich automatisch in den Stand-by- Modus. MANUELLER ZUGRIFF AUF DEN STAND-BY-MODUS Startseite Tippen Sie auf VERLASSEN DES STAND-BY-MODUS... -
Seite 32: Administrator
Administrator INHALT HINZUFÜGEN EINES ANWENDERS In diesem Abschnitt werden die folgenden Themen behandelt: Tippen Sie auf der Startseite auf > > Anwenderverwaltung (optional) Tippen Sie auf Ihren Benutzernamen. Rückverfolgbarkeitsoptionen (optional) Geben Sie die PIN ein und tippen Sie zur Bestätigung auf Tippen Sie auf Anwenderverwaltung (optional) Tippen Sie auf das Textfeld: Es erscheint eine Tastatur. -
Seite 33: Rückverfolgbarkeitsoptionen (Optional)
Administrator Tippen Sie auf Ihren Benutzernamen. Rückverfolgbarkeitsoptionen (optional) Geben Sie die PIN ein und tippen Sie zur Bestätigung auf Tippen Sie auf FUNKTIONSVERFÜGBARKEIT Für den Zugriff auf die Anwenderverwaltungsfunktionen muss der Tippen Sie auf den Anwendernamen, den Sie löschen möchten. Benutzermanagement-Aktivierungscode eingegeben werden. - Seite 34 Administrator Wenn Sie möchten, dass der Anwender die Ladung prüft und sie am Ende des Zyklus als gültig freigibt, tippen Sie auf Tippen Sie zur Bestätigung auf und gehen Sie zur vorherigen Seite zurück. LINA | Bedienungsanleitung | RIK-1 ADT Rev03 | 11/05/2020 | © 2020 W&H Sterilization Srl...
-
Seite 35: Druckerverwaltung
Druckerverwaltung INHALT Etikettendrucker-Auswahl (optional) In diesem Abschnitt werden die folgenden Themen behandelt: FUNKTIONSVERFÜGBARKEIT Druckerauswahl (optional) Beim ersten Mal, wenn Sie auf das Menü Etikettendrucker ( Etikettendrucker-Auswahl (optional) zugreifen, werden Sie darum gebeten, einen Aktivierungscode Verwendung des Etikettendruckers (optional) einzugeben. Lesen Sie bitte die mit dem Etikettendrucker Beschreibung des Etiketteninhalts gelieferten Anweisungen für den Aktivierungscode, um diesen anzufordern. -
Seite 36: Verwendung Des Etikettendruckers (Optional)
Druckerverwaltung Tippen Sie auf , um ein Testetikett zu drucken. AUTOMATISCHE DRUCKOPTION Wenn der Ausdruck nicht ordnungsgemäß mittig ausgerichtet Mit der automatischen Druckoption wird nach einem erfolgreichen ist, tippen Sie auf oder , um ihn horizontal (x) oder Sterilisationszyklus das automatische Drucken einer vertikal (y) zu zentrieren. -
Seite 37: Deaktivieren Des Etikettendruckens
Druckerverwaltung > > Aktivieren Sie Manuelles Drucken. Tippen Sie zur Bestätigung auf und gehen Sie zur vorherigen Seite zurück. DEAKTIVIEREN DES ETIKETTENDRUCKENS Wenn das Etikettendrucken deaktiviert ist, kann am Ende eines Sterilisationszyklus kein Etikett gedruckt werden. Tippen Sie auf der Startseite auf >... -
Seite 38: Beschreibung Des Etiketteninhalts
Druckerverwaltung Beschreibung des Etiketteninhalts AUFBAU Teil Beschreibung Sterilisatormodell Seriennummer Softwareveröffentlichung Code zur Rückverfolgbarkeit (alphanumerischer und Bar-Code) Freigegeben Abhängig von den Einstellungen zur Rückverfolgbarkeit kann dieses Feld eines der folgenden Elemente enthalten: Anwender, der den Zyklus freigegeben hat Anwender, der den Zyklus gestartet hat Sterilisator-ID Zyklus Zyklusname... -
Seite 39: Sterilisatortests
Sterilisatortests INHALT In diesem Abschnitt werden die folgenden Themen behandelt: Sterilisatorleistungstests Bowie-Dick-Test Helix-Test Vakuum-test Sterilisatorleistungstests TESTS, DIE MIT DEM STERILISATOR DURCHGEFÜHRT WERDEN KÖNNEN Test Zweck Referenz Bowie-Dick-Test Überprüfung der Sterilisatorleistung für die Sterilisation von Textilladungen. Siehe "Bowie-Dick-Test" unten. Helix-Test Überprüfung der Sterilisatorleistung bei hohlen Gegenständen. Siehe "Helix-Test"... - Seite 40 Sterilisatortests ZWECK DES TESTS Dieser Test wird zur Überprüfung der Sterilisatorleistung für die Sterilisation von Textilladungen verwendet. BESCHREIBUNG Er besteht aus mehreren Papierbögen, die in ein kleines Paket gewickelt sind, mit einer chemischen wärmeempfindlichen Testkarte in der Mitte. Die am Ende des Sterilisationszyklus auf der Karte angezeigte Farbe zeigt das Ergebnis des Tests an. LINA ...
- Seite 41 Sterilisatortests AUSFÜHREN DES TESTS (IN ÜBEREINSTIMMUNG MIT EN 13060) Leeren Sie die Sterilisatorkammer, um sicherzustellen, dass sich keine Ladung darin befindet. Entfernen Sie bis auf die unterste alle Ablageschalen aus der Sterilisationskammer. Legen Sie die Bowie-Dick-Testpackung in die Mitte einer Ablageschale in der untersten Halterungsposition und schließen Sie die Kammertür.
- Seite 42 Sterilisatortests INTERPRETATION DES TESTERGEBNISSES Test Indikator Beschreibung Nächster Schritt bestanden Die gesamte Oberfläche der Testkarte weist eine Farbveränderung auf. Bestimmte Bereiche der Testkarte weisen keine Farbveränderung auf, da Nein Wiederholen Sie den Test. Sollte er während des Zyklus aufgrund eines technischen Fehler des Sterilisators wiederholt fehlschlagen, kontaktieren Sie eine Lufttasche entstanden ist.
-
Seite 43: Helix-Test
Sterilisatortests Helix-Test VORSICHT! Die lokalen/nationalen Richtlinien bezüglich der Testhäufigkeit befolgen. ZWECK DES TESTS Dieser Test wird zur Überprüfung der Sterilisatorleistung für die Sterilisation von Hohlkörpern verwendet. BESCHREIBUNG Er besteht aus einem 1,5 m langen Schlauch, der auf einer Seite geöffnet und auf der anderen Seite mit einer Kapsel mit einem chemischen Indikatorstreifen verschlossen ist. - Seite 44 Sterilisatortests Legen Sie den Schlauch mit der Kapsel in die Mitte der Ablageschale in der untersten Halterungsposition und schließen Sie die Kammertür. Tippen Sie auf der Startseite auf Helix - B&D Test. Um die Dauer der Plateauzeit/Sterilisationsphase und andere Einstellungen zu konfigurieren, tippen Sie auf Tippen Sie auf und geben Sie bei Bedarf Ihre Anmeldedaten ein: Die...
-
Seite 45: Nächster Schritt
Sterilisatortests INTERPRETATION DES TESTERGEBNISSES Test Indikator Beschreibung Nächster Schritt bestanden Der Indikatorstreifen hat sich dunkel verfärbt. Die Luft wurde vollständig aus der Kapsel entfernt. Ein Teil des chemischen Indikatorstreifens hat sich nicht Nein Wiederholen Sie den Test. Sollte er wiederholt dunkel verfärbt. -
Seite 46: Ausführen Des Tests
Sterilisatortests BESCHREIBUNG Er besteht aus einer Vakuumphase, gefolgt von einer Stabilisierungsphase von 5 Minuten und einer Testphase von 10 Minuten. Der Innendruck wird während der Testphase überwacht. Der Druckanstieg darf höchstens 0,013 bar (0,19 psi) betragen. AUSFÜHREN DES TESTS Leeren Sie die Sterilisatorkammer, um sicherzustellen, dass sich keine Ladung darin befindet. Schließen Sie die Kammertür und stellen Sie sicher, dass die Sterilisatorkammer vollständig trocken und kalt ist, um falsch-negative Ergebnisse zu vermeiden. -
Seite 47: Sterilisationszyklen
Sterilisationszyklen INHALT EXTERNE DESINFEKTION VON DENTALHANDSTÜCKEN In diesem Abschnitt werden die folgenden Themen behandelt: Mit diesem Verfahren wird das Risiko einer Infektion während der Reinigung und Wartung von Dentalhandstücken verringert. Wartung und Vorbereitung der Ladungen Tragen Sie während der Desinfektion Schutzhandschuhe. Vorbereiten des Sterilisators Vermeiden Sie die Verwendung von aggressiven Desinfektionsmitteln (pH-Wert 2.5 –... -
Seite 48: Externe Reinigung Von Dentalhandstücken
Sterilisationszyklen Desinfektions- und Reinigungsmitteln. Spülen und trocknen Sie alle EXTERNE REINIGUNG VON DENTALHANDSTÜCKEN Instrumente vorsichtig. Dieses Verfahren beinhaltet die Entfernung von Rückständen (Blut, Dentin usw.), die an kritischen Bereichen wie an den Die Instrumente und Schläuche müssen vor der Sterilisation Austrittsöffnungen der Sprühköpfe, Lichtanschlüssen, Rändelungen vorsichtig gespült und getrocknet werden. - Seite 49 Sterilisationszyklen Erfüllen Sie diese Anforderungen: Beladungstyp Platzierung Auf Ablageschalen; es sollte ausreichend Platz Verpackte Komponenten Beladungstyp Platzierung zwischen den Beuteln sein. Stellen Sie sicher, Instrumente mit Scharnieren In geöffneter Position dass die Packungen nicht die Wände der (z. B. Scheren, Kammer berühren.
-
Seite 50: Partielle Beladung
Sterilisationszyklen PARTIELLE BELADUNG EINSETZEN UND ENTFERNEN DER DAMPFVERTEILERPLATTE Wenn die Kammer nur teilweise beladen ist, legen Sie die Ladung WARNUNG! Sicherstellen, dass die Dampfverteilerplatte vor so, dass ein höchstmöglicher Abstand zwischen den Ablageschalen dem Start eines Sterilisationszyklus fest in ihrer Position besteht. -
Seite 51: Einsetzen Der Halterung In Den Sterilisator
Sterilisationszyklen EINSETZEN DER HALTERUNG IN DEN STERILISATOR Beschreibung der Sterilisationszyklen VORSICHT! Verbrennungsgefahr. Vor dem Berühren der Halterung oder des Inhalts sicherstellen, dass die VERFÜGBARE STERILISATIONSZYKLEN Sterilisationskammer nicht heiß ist. Siehe "Sterilisationszyklen" auf Seite 97 für eine vollständige Liste mit den Hauptprogrammfunktionen, einschließlich Sterilisationszeit, Öffnen Sie die Kammertür und richten Sie die Halterung Temperatur und empfohlenem Beladungstyp. -
Seite 52: Sofortiges Ausführen Eines Sterilisationszyklus
Sterilisationszyklen Zur Aktivierung des S Naked 134 Zyklus ist der S Naked Tippen Sie auf und geben Sie bei Bedarf Ihre Anmeldedaten Aktivierungscode erforderlich. Lesen Sie bitte die Anweisungen für ein: Die Tür wird verriegelt. Wenn Sie keine andere Startzeit den Aktivierungscode, um diesen anzufordern. -
Seite 53: Konfigurieren Der Trocknungszeit
Sterilisationszyklen Tippen Sie auf die Uhrzeit oder das Datum: Es wird eine Tippen Sie auf oder , um die Minuten zu vermehren oder Einstellungsseite geöffnet. zu vermindern. Info: Für den Mindestwert an Trocknungsminuten für jeden Zyklus siehe Tippen Sie auf die zu ändernde Zahl und tippen Sie auf oder "Sterilisationszyklen"... -
Seite 54: Beenden Eines Sterilisationszyklus
Sterilisationszyklen SEITE DES STERILISATIONSZYKLUS BEENDEN EINES STERILISATIONSZYKLUS Im Folgenden sind die Informationen aufgeführt, die angezeigt Wenn ein Zyklus erfolgreich abgeschlossen wurde, erscheint die werden, während ein Zyklus durchgeführt wird: Meldung „Zyklus korrekt beendet“ auf dem Bildschirm. So beenden Sie den Zyklus: Teil Beschreibung Tippen Sie auf... -
Seite 55: Anhalten Eines Sterilisationszyklus
Sterilisationszyklen VORSICHT! Heißer Dampf. Den Dampf vor dem Öffnen der Tür ANHALTEN EINES STERILISATIONSZYKLUS entweichen lassen. WARNUNG! Sie können den Zyklus jederzeit anhalten. Instrumente dürfen nicht als steril gelten, wenn dies vor der Info: Es könnte beim Öffnen der Tür Wasser in der Kammer vorhanden sein. Phase DRY auftritt. -
Seite 56: Sterilisationszyklus-Report
Sterilisationszyklen Sterilisationszyklen werden mit Nummer, Datum, Uhrzeit und Sterilisationszyklus-Report Sterilisationsprogramm aufgelistet. Der Sterilisationszyklus wurde unterbrochen, weil ein Zyklusfehler oder -problem in Rot SPEICHERORTE DER ZYKLUSDATEN erscheint. Der Sterilisator speichert die zusammengefassten Berichte der Blättern Sie durch die Liste und tippen Sie auf den gewünschten letzten 400 Zyklen und die Analyseberichte der letzten 100 Zyklen Sterilisationszyklus: Der Bericht wird geöffnet. -
Seite 57: Speichern Sie Alle Zyklusberichte Auf Dem Usb-Stick
Sterilisationszyklen So aktivieren Sie die Remote-Speicherung und stellen die Tippen Sie auf , um ein Etikett zur Rückverfolgbarkeit des notwendigen Parameter auf Folgendes ein: ausgewählten Zyklus zu drucken. Tippen Sie auf der Startseite auf > > > Tippen Sie auf oder , um die Anzahl der zu druckenden Etiketten zu erhöhen oder zu verringern. -
Seite 58: Testen Der Datenspeicherung (Optional)
Sterilisationszyklen TESTEN DER DATENSPEICHERUNG (OPTIONAL) Info: Die Testfunktion ist nur verfügbar, wenn die Remote-Datenspeicherung aktiviert ist. Siehe "Einrichten des Remote-Ordners für die Berichtspeicherung (optional)" auf der vorherigen Seite. Tippen Sie auf der Startseite auf > > Tippen Sie auf : Es wird automatisch eine Sequenz von Tests durchgeführt. - Seite 59 Sterilisationszyklen ZYKLUSBERICHTAUFBAU Daten Beschreibung Im Folgenden ist der Aufbau eines Zyklusberichts dargestellt: Sterilisatormodell Seriennummer des Sterilisators Softwareversion Nummer der Software-Überarbeitung Sterilisatorname Chirurgie – Praxis – Name des Arztes Zyklus Name des ausgeführten Zyklus Nummer Zykluszähler Sterilisierungstemperatur Programmierte Sterilisationstemperatur Sterilisierungszeit Programmierte Plateauzeit/Sterilisation Datum (oben) Datum und Uhrzeit des Zyklusstarts START...
- Seite 60 Sterilisationszyklen Daten Beschreibung Bedingungen für Zyklusende Zykluszeit Zykluszeit Datum (unten) Datum und Uhrzeit des Zyklusendes "Zyklus korrekt beendet" Zyklusergebnis Trk. Tracking-Code für Rückverfolgbarkeit LINA | Bedienungsanleitung | RIK-1 ADT Rev03 | 11/05/2020 | © 2020 W&H Sterilization Srl...
-
Seite 61: Wartung
Wartung INHALT In diesem Abschnitt werden die folgenden Themen behandelt: Warnhinweise zu den Wartungsarbeiten Ordentliche Wartung Monatliche Wartung oder nach 50 Zyklen Wartung nach 400 Zyklen Wartung nach 800 Zyklen oder nach zwei Jahren Wartung nach 800 Zyklen Wartung nach jeweils 4000 Zyklen oder alle fünf Jahre Außerordentliche Wartung Entsorgung Warnhinweise zu den Wartungsarbeiten... -
Seite 62: Ordentliche Wartung
Wartung Ordentliche Wartung VOM ANWENDER DURCHGEFÜHRTE WARTUNG Häufigkeit Zyklen Vorgang Reinigung der Türdichtung und die Stirnseite der Kammer. Siehe "Reinigen der Türdichtung und der Monatlich Stirnseite der Kammer" auf Seite 64. Reinigen Sie die Kammer, Dampfverteilerplatte, Ablageschalen und Halterung. Siehe "Reinigen der Kammer und des Kammerzubehörs"... -
Seite 63: Austausch Des Verbrauchsmaterials Vor Dem Fälligen Wartungstermin
Wartung Wenn die Zyklusanzahl fast ihr Maximum erreicht hat, wird eine Vorwarnung bezüglich des entsprechenden Verbrauchsmaterials angezeigt. Bitte prüfen Sie, ob das entsprechende Ersatzteil vorrätig ist, und kaufen Sie es bei Bedarf. Wenn die Höchstanzahl der Zyklen erreicht ist, wird eine Meldung zum Austausch des Verbrauchsmaterials angezeigt. -
Seite 64: Monatliche Wartung Oder Nach 50 Zyklen
Wartung Monatliche Wartung oder nach 50 Zyklen REINIGEN DER TÜRDICHTUNG UND DER STIRNSEITE DER KAMMER Gehen Sie folgendermaßen vor: Reinigen Sie den Dichtungssitz und die Stirnseite der Kammer mit einem mit sauberem Wasser befeuchteten, fusselfreien Tuch. Hinweis: Keine aggressiven Produkte, Schneidwerkzeuge oder scharfen Objekte verwenden. -
Seite 65: Reinigen Der Kammer Und Des Kammerzubehörs
Wartung REINIGEN DER KAMMER UND DES KAMMERZUBEHÖRS Gehen Sie folgendermaßen vor: Entfernen Sie die Ablageschalen, die Halterung und die Dampfverteilerplatte. Reinigen Sie die Kammer mit einem feuchten Schwamm und einer milden Reinigungslösung; achten Sie dabei darauf, den Temperaturfühler in der Sterilisationskammer weder zu biegen noch zu beschädigen. Mit Wasser ausspülen. -
Seite 66: Reinigen Des Kammerfilters
Wartung REINIGEN DES KAMMERFILTERS Gehen Sie folgendermaßen vor: Lassen Sie die Sterilisationskammer abkühlen. Leeren Sie die Sterilisationskammer, indem Sie die Ablageschalen und die Halterung entfernen. Drehen Sie den Filterdeckel auf der Rückseite der Kammer (unten/mittig) im Gegenuhrzeigersinn. LINA | Bedienungsanleitung | RIK-1 ADT Rev03 | 11/05/2020 | © 2020 W&H Sterilization Srl... - Seite 67 Wartung Entfernen Sie den Filterdeckel und den Kartuschenfilter. Spülen Sie den Kartuschenfilter mit Leitungswasser. Setzen Sie den Kartuschenfilter in den Filterdeckel ein. Setzen Sie den Filterdeckel mit dem Kartuschenfilter in seine Ausgangsposition ein. LINA | Bedienungsanleitung | RIK-1 ADT Rev03 | 11/05/2020 | © 2020 W&H Sterilization Srl...
-
Seite 68: Reinigen Der Außenoberflächen Des Sterilisators
Wartung Ziehen Sie den Filterdeckel fest, indem Sie ihn im Uhrzeigersinn drehen. REINIGEN DER AUßENOBERFLÄCHEN DES STERILISATORS Gehen Sie folgendermaßen vor: Reinigen Sie alle Außenabdeckungen des Sterilisators mit einem leicht mit Wasser befeuchteten Tuch. Hinweis: Niemals Desinfektionsmittel, Reinigungsmittel oder aggressive Produkte verwenden. -
Seite 69: Wartung Nach 400 Zyklen
Wartung Wartung nach 400 Zyklen AUSTAUSCHEN DES BAKTERIOLOGISCHEN FILTERS Hinweis: Sollte dieses Verbrauchsmaterial vor dem Wartungstermin ausgetauscht werden, muss der Zykluszähler zurückgesetzt werden. Siehe "Austausch des Verbrauchsmaterials vor dem fälligen Wartungstermin" auf Seite 63. Gehen Sie folgendermaßen vor: Öffnen Sie die Wartungstür. Schrauben Sie den bakteriologischen Filter per Hand heraus (im Gegenuhrzeigersinn). -
Seite 70: Austauschen Des Staubfilters
Wartung AUSTAUSCHEN DES STAUBFILTERS Hinweis: Sollte dieses Verbrauchsmaterial vor dem Wartungstermin ausgetauscht werden, muss der Zykluszähler zurückgesetzt werden. Siehe "Austausch des Verbrauchsmaterials vor dem fälligen Wartungstermin" auf Seite 63. Gehen Sie folgendermaßen vor: Öffnen Sie die Kammertür. Ziehen Sie den Staubfiltergriff unter dem Sterilisator heraus. Ziehen Sie den gebrauchten Filter aus dem Griff und entfernen Sie ihn. -
Seite 71: Wartung Nach 800 Zyklen Oder Nach Zwei Jahren
Wartung Setzen Sie den neuen Filter in den Griff ein. Schieben Sie den Griff zurück in seine Ausgangsposition. Schließen Sie die Kammertür. Wartung nach 800 Zyklen oder nach zwei Jahren ABFOLGE ZUR REINIGUNG DER WASSERTANKS Gehen Sie zur Reinigung der Wassertanks folgendermaßen vor: "Vorbereiten des Sterilisators zur Reinigung der Wassertanks"... -
Seite 72: Zugriff Auf Die Wassertanks
Wartung Lassen Sie das Wasser aus beiden Tanks vollständig ab (siehe "Ablassen des Brauch- und Frischwassers aus dem Tank" auf Seite 80). Um während der nachfolgenden Reinigung die Reinigungslösung abzulassen, trennen Sie den Ablassschlauch nicht vom Ablassanschluss des zu reinigenden Tanks. ZUGRIFF AUF DIE WASSERTANKS Gehen Sie folgendermaßen vor: Heben Sie die Abdeckung des Wassertanks an. - Seite 73 Wartung Entfernen Sie die Innenabdeckung des Tanks. Reinigen und trocknen Sie die Innenabdeckung des Tanks und seine Gummimembran, um Kondenswasser zu entfernen. Hinweis: Niemals Desinfektionsmittel, starke Reinigungsmittel oder aggressive Produkte verwenden. Ein mit Wasser leicht befeuchtetes Tuch verwenden. LINA | Bedienungsanleitung | RIK-1 ADT Rev03 | 11/05/2020 | © 2020 W&H Sterilization Srl...
-
Seite 74: Reinigen Der Wassertanks
Wartung REINIGEN DER WASSERTANKS Hinweis: Die Wasserstandssensoren nicht berühren. Bei einer Fehlplatzierung oder Fehlausrichtung gegenüber ihrer Ausgangsposition kann der Betrieb des Sterilisators beeinträchtigt werden. Gehen Sie folgendermaßen vor: Reinigen Sie die Innenoberflächen des Tanks mit einem weichen Schwamm und einer milden Reinigungslösung. Hinweis: Niemals Desinfektionsmittel, starke Reinigungsmittel oder aggressive Produkte verwenden. - Seite 75 Wartung Entfernen Sie die Innenfilter. Reinigen Sie die Metallteile der Innenfilter mit Leitungswasser. Setzen Sie die Innenfilter wieder ein. LINA | Bedienungsanleitung | RIK-1 ADT Rev03 | 11/05/2020 | © 2020 W&H Sterilization Srl...
- Seite 76 Wartung Setzen Sie die Innenabdeckung des Tanks und dann die Abdeckung des Wassertanks wieder ein. Entfernen Sie den Ablassschlauch. LINA | Bedienungsanleitung | RIK-1 ADT Rev03 | 11/05/2020 | © 2020 W&H Sterilization Srl...
-
Seite 77: Wartung Nach 800 Zyklen
Wartung Wartung nach 800 Zyklen AUSTAUSCHEN DER TÜRDICHTUNG Hinweis: Sollte dieses Verbrauchsmaterial vor dem Wartungstermin ausgetauscht werden, muss der Zykluszähler zurückgesetzt werden. Siehe "Austausch des Verbrauchsmaterials vor dem fälligen Wartungstermin" auf Seite 63. Gehen Sie folgendermaßen vor: Öffnen Sie die Kammertür vollständig. Entfernen Sie die gebrauchte Türdichtung per Hand. - Seite 78 Wartung Setzen Sie die neue Dichtung ein und drücken Sie sie erst oben und dann unten ein. Drücken Sie sie links und rechts an und folgen Sie dann der gesamten Dichtung, um einen ordnungsgemäßen Sitz sicherzustellen. Hinweis: Ein Dampfablass kann die Kunststoffteile des Sterilisators beschädigen. Sicherstellen, dass die Dichtung nicht hervorsteht.
-
Seite 79: Wartung Nach Jeweils 4000 Zyklen Oder Alle Fünf Jahre
Wartung Wartung nach jeweils 4000 Zyklen oder alle Komponente Ersetzen Reinigen Prüfen fünf Jahre Sterilisationskammer und Außenoberflächen Kammerfilter ALLGEMEINE PRÜFUNG UND WARTUNG ERFORDERLICH Interne Bauteile unter besonderer Beachtung der Kondensatorlamellen und der Hauptplatine Hinweis: Eine regelmäßige Wartung ist unbedingt erforderlich, um einen kontinuierlichen und effektiven Betrieb des Sterilisators Dampfverteilerplatte sicherzustellen. -
Seite 80: Außerordentliche Wartung
Wartung Außerordentliche Wartung ABLASSEN DES BRAUCH- UND FRISCHWASSERS AUS DEM TANK Wenn Sie die Tanks versehentlich für mehr als sieben Tage gefüllt gelassen haben oder wenn Sie den Sterilisator für mehr als sieben Tage nicht verwenden werden, müssen Sie das Wasser aus den Tanks ablassen. Öffnen Sie die Wartungstür des Sterilisators. -
Seite 81: Entsorgung
Wartung Entsorgung ENTSORGUNGSZUSTÄNDIGKEIT Trennen Sie die verschiedenen Gegenstände nach Material. Entsorgen Sie den Sterilisator bei einem Unternehmen, das auf die Wiederverwertung der entsprechenden Produkte spezialisiert ist. Deponieren Sie den Sterilisator nicht an ungesicherten Orten. Befolgen Sie immer aktuelle/geltende Gesetze und die Regelungen des entsprechenden Landes. Die gleichen Anweisungen gelten für die Entsorgung aller verwendeten Verbrauchsmaterialien. -
Seite 82: Diagnose
Diagnose INHALT In diesem Abschnitt werden die folgenden Themen behandelt: Fehler Fehlerbehebung Notfall-Türöffnung Fehler ÜBERPRÜFUNGEN UND MAßNAHMEN Hinweis: Sollte ein in dieser Tabelle nicht aufgelisteter Fehler auftreten, an den technischen Kundendienst wenden. Code Beschreibung Maßnahmen Ladung kann nicht als steril betrachtet werden. Siehe "Beenden eines Sterilisationszyklus" auf Seite 54. Wiederholen Sie den Zyklus. - Seite 83 Diagnose Code Beschreibung Maßnahmen Warten Sie, bevor Sie die Kammertür öffnen. Lassen Sie die Sterilisationskammer abkühlen. Siehe dazu Wiederholen Sie den Zyklus. Fehler "13x bis 16x" unten. Sollte das Problem bestehen bleiben, wenden Sie sich an den technischen Kundendienst. 13x bis 16x Prüfen Sie den Wasserstand im Frischwassertank.
-
Seite 84: Meldungen Und Alarme
Diagnose Code Beschreibung Maßnahmen Prüfen Sie die Türdichtung. Reinigen oder tauschen Sie sie bei Bedarf aus. Wiederholen Sie den Zyklus. Sollte das Problem bestehen bleiben, wenden Sie Reinigen Sie die Stirnseite der Kammer. sich an den technischen Kundendienst. Reinigen Sie den Kammerfilter. Prüfen Sie, ob der Kammerfilter ordnungsgemäß... - Seite 85 Diagnose Meldung/Alarm Beschreibung Maßnahme Bitte die Tür schließen. Die Tür muss verriegelt sein, Sie haben sie jedoch Schließen Sie die Tür, damit sie verriegelt werden kann. nicht geschlossen. Wasser nicht konform Die Qualität des Frischwassers ist schlecht Sie können einen Zyklus durchführen, das Wasser muss allerdings bald ausgetauscht (Leitfähigkeit liegt bei zwischen 15 und 50 μS/cm).
- Seite 86 Diagnose Meldung/Alarm Beschreibung Maßnahme Remote-Datenspeicherung Fehler beim Speichern der Dateien im Netzwerk. Prüfen Sie die Einstellungen, die Netzwerkressource und den darauf verfügbaren Speicherplatz. Überprüfen Sie die Einstellungen. Remote-Datenspeicherung Einige Zyklusberichte konnten aufgrund des Keine Maßnahme möglich. Die Zyklen wurden in der Datenbank des Sterilisators vor dem Speicherlimits des Sterilisators nicht im Netzwerk Speichern überschrieben und es ist nicht möglich, diese wiederherzustellen.
-
Seite 87: Fehlerbehebung
Diagnose Fehlerbehebung FEHLERSEITE Während des Sterilisationszyklus wird der Sterilisator kontinuierlich von einem Kontrollsystem überwacht. Wenn eine Unregelmäßigkeit FEHLERMANAGEMENT festgestellt wird, wird der Zyklus automatisch abgebrochen, und der Tun Sie Folgendes, wenn während eines Sterilisationszyklus ein Sterilisator beginnt eine Reset-Phase. Fehler auftritt: Es wird die folgende Seite angezeigt: Warten Sie bis zum Ende der Reset-Phase. - Seite 88 Diagnose WARNMELDUNGEN Meldung Beschreibung Die Ladung ist nicht steril. Ladung nicht steril WARNUNG! Die Gegenstände nicht an Patienten verwenden! Die Ladung ist möglicherweise nass. Trocknung abgebrochen WARNUNG! Nasse Gegenstände sind ausschließlich für die sofortige Verwendung bestimmt! LINA | Bedienungsanleitung | RIK-1 ADT Rev03 | 11/05/2020 | © 2020 W&H Sterilization Srl...
-
Seite 89: Zurücksetzen Des Sicherheitstheromstats
Diagnose ZURÜCKSETZEN DES SICHERHEITSTHEROMSTATS Der Sterilisator ist mit einem Sicherheitsthermostat ausgestattet, um eine Überhitzung zu vermeiden. Wenn das Sicherheitsthermostat aufgrund einer zu hohen Temperatur aktiviert wird, wird die Fehlermeldung 240 oder Timeout angezeigt. Das Thermostat muss manuell zurückgesetzt werden. Gehen Sie folgendermaßen vor: Schalten Sie den Sterilisator AUS und entfernen Sie das Netzkabel. - Seite 90 Diagnose Schließen Sie die Kammertür. Schließen Sie das Netzkabel an und bewegen Sie den Sterilisator zurück in seine Ausgangsposition. Schalten Sie den Sterilisator EIN. Warten Sie, bis der Sterilisator die Fehlerreset-Phase beendet hat, und folgen Sie den Anweisungen auf dem Display. Info: Wenn das Thermostat wiederholt aktiviert wird, an den technischen Kundendienst wenden.
- Seite 91 Diagnose TABELLE ZUR FEHLERBEHEBUNG Info: Falls Ihr Problem nicht gelöst werden kann, wenden Sie sich an Ihren autorisierten Servicedienstleister. Hinweis: Bevor der Sterilisator an den technischen Kundendienst geschickt wird, das Netzkabel entfernen, beide Wassertanks leeren und die ursprüngliche oder geeignete Verpackung verwenden. Problem Mögliche Ursache Lösungen...
- Seite 92 Diagnose Problem Mögliche Ursache Lösungen Am Zyklusende befindet sich Der Sterilisator ist nicht ordnungsgemäß nivelliert. Nivellieren Sie die Oberfläche, auf der der Sterilisator steht. Restwasser in der Kammer. Kammer ist überladen. Halten Sie das maximale Beladungsgewicht für jeden Ladungstyp ein. Verwenden Sie für Ablageschalen und Kassetten immer die Halterung.
- Seite 93 Diagnose Problem Mögliche Ursache Lösungen Es werden keine Zyklen im Es wurde eine elektronische Platine vom Keine. Der Speicher der alten Platine kann nicht wiederhergestellt werden. Speichern Sie Zyklusverlaufsmenü gespeichert. Kundendienst ersetzt. regelmäßig den Verlauf auf dem USB-Stick Die Kammertür wird beim Die Türdichtung ist nicht ordnungsgemäß...
-
Seite 94: Notfall-Türöffnung
Diagnose Problem Mögliche Ursache Lösungen Das Sterilisationsverfahren eines Die Kammertemperatur ist unter die Untergrenze Warten Sie auf den Zyklusabschluss. Wenn das Problem wiederholt auftritt, wenden Sie Sterilisationszyklus dauerte gesunken und die Software hat eine erfolgreiche sich an den technischen Kundendienst. länger als erwartet. -
Seite 95: Öffnen Der Tür In Notfällen
Diagnose TÜRÖFFNER Das Türverriegelungssystem wird elektronisch aktiviert. Für den Fall, dass die Tür aufgrund eines Stromausfalls oder einer elektrischen Störung verriegelt bleibt, kann sie mithilfe eines Hilfsverfahrens zur Entriegelung geöffnet werden. Dafür sind zwei 9-V-Batterien in PP3- oder 1604-Größe erforderlich. ÖFFNEN DER TÜR IN NOTFÄLLEN Ziehen Sie den Stecker des Sterilisators heraus und warten Sie mindestens drei Stunden. - Seite 96 Diagnose Schließen Sie zwei Batterien an die Anschlussstecker an. Stecken Sie bei geöffneter Wartungstür die Kunststoffstecker in den Anschluss hinter dem bakteriologischen Filter. Sobald sich die Tür öffnet, entfernen Sie den Kunststoffstecker, um eine Systemüberlastung und daraus folgende Beschädigungen zu vermeiden. LINA ...
-
Seite 97: Technische Daten
Technische Daten INHALT In diesem Abschnitt werden die folgenden Themen behandelt: Sterilisationszyklen Sterilisationszyklusphasen Technische Daten Empfehlungen zur Validierung Diagramm Wasserqualität Zubehör, Ersatzteile, Verbrauchsmaterialien Autorisierte W&H Servicepartner Sterilisationszyklen WARNHINWEISE Zu Ihrer Sicherheit und der Sicherheit Ihrer Patienten: WARNUNG! Niemals andere als in der Zyklusprogrammtabelle angegebene Objekte aufbereiten und niemals das angegebene maximale Ladungsgewicht überschreiten, da dies das Sterilisationsverfahren beeinträchtigen könnte. -
Seite 98: Allgemeine Daten Zum Sterilisationszyklus
Technische Daten Die Aufbereitung von in Beuteln verpackten Gegenständen mit dem S Naked 134 Zyklus führt zu feuchten Packungen/Beuteln am Ende des Zyklus und setzt die Komponenten einer Kontamination aufgrund von unsachgemäßer Lagerung aus. Das Display erinnert Sie vor dem Zyklusstart an die erlaubte Höchstladung. VERFÜGBARE STANDARDSTERILISATIONSZYKLEN Es sind vier Sterilisationszyklen verfügbar, die alle mit der europäischen Norm EN 13060 konform sind: drei B-Typ-Zyklen... - Seite 99 Technische Daten Sterilisationszyklen B Universal 134 B Prion 134 B Universal 121 S Naked 134 (optional) 18' 30" 20' 30'' Dauer der Plateauzeit/Sterilisationsphase Mindestdauer der Trocknungsphase (vom Anwender eingestellt) Beladungstyp Alle unverpackten, in Beuteln verpackten, einzeln/doppelt verpackten Gegenstände: Unverpackte Komponenten: Fest Fest Hohl, Typ A (enges Lumen)
-
Seite 100: Maximale Beladung Für Instrumente
Technische Daten Info: Werte und Zyklusnamen können sich je nach den Anforderungen der Länder unterscheiden. MAXIMALE BELADUNG FÜR INSTRUMENTE Info: Die angegebene Ladung beinhaltet die Ablageschalen und die Container, und alles mit Ausnahme des Ablageschalenhalters wird in die Kammer gelegt. Instrumente Eingepackt Unverpackt... -
Seite 101: Sterilisationszyklusphasen
Technische Daten Sterilisationszyklusphasen ALLGEMEINE ERKLÄRUNG DER STERILISATIONSZYKLUSPHASEN Im Folgenden werden die Sterilisationsphasen beschrieben. Code Beschreibung Vorheizen des Sterilisators. Diese Phase gilt nicht als Teil des Zyklus. Heizphase (Beheizen der Kammer und der Ladung) PV1 – PV2 Vakuumimpuls (Entfernen von Luft aus der Sterilisationskammer/Ladung) PP1–PP2 Druckimpuls (Dampferzeugung) Anstieg der Plateauzeit/Sterilisationsphase... - Seite 102 Technische Daten TYP-B-STERILISATIONSZYKLUSPHASEN Alle Sterilisationszyklen des Typs B bieten das gleiche grundlegende Druckprofil wie im Graph unten angezeigt. Die Dauer und Temperatur der Sterilisationsphase unterscheidet sich von mehreren Zyklen. LINA | Bedienungsanleitung | RIK-1 ADT Rev03 | 11/05/2020 | © 2020 W&H Sterilization Srl...
- Seite 103 Technische Daten TYP-S-STERILISATIONSZYKLUSPHASEN Der S Naked 134 Zyklus ist speziell dafür entwickelt, unverpackte Instrumente für die unmittelbare Verwendung am Patienten ohne vollständige Trocknung zu sterilisieren. Daher ist die Trocknungsphase dieses Zyklus kurz und nicht vakuumunterstützt, wodurch dieser Zyklus der schnellste verfügbare Zyklus ist. LINA ...
-
Seite 104: Technische Daten
Technische Daten Technische Daten INSTALLATIONSANFORDERUNGEN Betriebstemperatur +5 °C bis +40 °C (+41 °F bis +104 °F) Relative Max. relative Luftfeuchtigkeit 80 % bei bis zu 31 °C (88 °F), linear WASSERVERSORGUNGSSYSTEM Betriebsluftfeuchtigkeit abnehmend bis 50 % bei 40 °C (104 °F) Temperatur max. -
Seite 105: Destilliertes Oder Entmineralisiertes Wasser
Technische Daten Gesamtvolumen LINA 17: 17 l/Ø: 250 mm/D: 362 mm (4,5 gal, Ø: 9,8 Zoll/D: 14 Zoll) LINA 22: 22 l/Ø: 250 mm/D: 440 mm (5,8 gal, Ø: 9,8 Zoll/D: 17 Zoll) Nutzfläche* LINA 17: B: 195 mm/H: 195 mm/T: 312 mm (B: 7,7 Zoll/H:7,7 Zoll/T: 11,7 Zoll) LINA 22: B: 195 mm/H: 195 mm/T: 400 mm (B: 7,7 Zoll/H:7,7 Zoll/T: 15,4 Zoll) -
Seite 106: Empfehlungen Zur Validierung
Technische Daten Empfehlungen zur Validierung TESTVALIDIERUNGSPUNKTE LINA Sterilisatoren können in Übereinstimmung mit EN 17665-1 geprüft werden. Weitere Details können Sie dem „Qualification/Validation Guide“ für Sterilisationszyklen des Herstellers entnehmen. Teil Beschreibung Heißeste Punkte Kälteste Punkte LINA | Bedienungsanleitung | RIK-1 ADT Rev03 | 11/05/2020 | © 2020 W&H Sterilization Srl... -
Seite 107: Diagramm
Technische Daten Diagramm ANSCHLUSSDIAGRAMM Datenkommunikation Wassersystem Info (*): Das Wasserfiltrationssystem muss mit einem Rückflussverhinderer ausgestattet sein, der der IEC 61770 und den nationalen und lokalen Vorschriften entspricht. Zu den Anforderungen an das Wasser siehe Abschnitt "Technische Daten" auf Seite 104. Info (**): Serieller Anschluss auf der Rückseite. -
Seite 108: Wasserqualität
Technische Daten Wasserqualität Kontamitanten/Mineralstoffe/Qualitäten Wert/Spezifikation pH-Wert 5–7 SPEZIFIKATIONEN DES SPEISEWASSERS (EN 13060) Aussehen farblos, rein, ohne Sediment Hinweis: Kein Rostschutzmittel oder andere Mittel im Härte < 0,02 mmol/l Frischwassertank verwenden. Dem für das Chemische Zusatzstoffe Dieser Sterilisator verwendet zur Dampferzeugung beim Dampfsterilisationsverfahren Sterilisationsverfahren destilliertes oder entmineralisiertes Wasser. -
Seite 109: Zubehör, Ersatzteile, Verbrauchsmaterialien
Technische Daten Zubehör, Ersatzteile, Verbrauchsmaterialien Abbildung Teil Teilenummer Standard-Halterung für 5 F523032X Ablageschalen aus Aluminium LISTE DER ZUBEHÖR- UND ERSATZTEILE für LINA 22 Abbildung Teil Teilenummer Nutzfläche – Kassettengröße (mm): Standard-Halterung für 5 F523031X 188 x 21 x 400 Ablageschalen aus Aluminium 188 x 28 x 400 für LINA 17 188 x 28 x 400... - Seite 110 Technische Daten Abbildung Teil Teilenummer Abbildung Teil Teilenummer Optionale Halterung für 3 F523020X Optionale Halterung für 4 F523012X Kassetten/Container* für LINA Kassetten/Container* für LINA Nutzfläche – Kassettengröße Nutzfläche – Kassettengröße (mm): (mm): 205 x 35 x 300 190 x 32 x 300 210 x 35 x 300 210 x 32 x 300 205 x 35 x 300...
- Seite 111 Technische Daten Abbildung Teil Teilenummer Abbildung Teil Teilenummer Optionale Halterung für 2 F523016X Optionale Halterung für 6 F523033X Kassetten/Container* für LINA Ablageschalen aus Aluminium für LINA 17 Nutzfläche – Kassettengröße Nutzfläche – Kassettengröße (mm): (mm): 190 x 70 x 300 188 x 19 x 312 190 x 70 x 300 188 x 21 x 312...
- Seite 112 Technische Daten Abbildung Teil Teilenummer Abbildung Teil Teilenummer Optionale Halterung für 6 F523034X Optionale Halterung für 2 F523035X Ablageschalen aus Aluminium Ablageschalen aus Aluminium für LINA 22 und 3 breitere Ablageschalen aus Aluminium für LINA 22 Nutzfläche – Kassettengröße (mm): Nutzfläche –...
- Seite 113 Technische Daten Abbildung Teil Teilenummer Abbildung Teil Teilenummer Ablassschlauchset mit Fittings A812110X QR-Code-/Barcodelesegerät für Etiketten 19721132 Ablassschlauch S230900X Dist – Wasserdestilliergerät 19723101 Netzkabel U38012XX Multidem C27 – Wasser- 19723112 Entmineralisierungsgerät USB-Stick V000004X (nur mit AWF-Set) Zyklusberichtdrucker 19721108 USB-Seriell-Adapter (für den Anschluss des A801503X Osmo –...
- Seite 114 Technische Daten Abbildung Teil Teilenummer Abbildung Teil Teilenummer Verwendungszeitraum AWF-Set X051500X Verbrauchsmaterialienset X050328X Siehe jeweilige vorher für 400/800 Zyklen genannte Komponente Komponenten: 1 Türdichtung 2 bakteriologische Filter 2 Staubfilter USB-Set X051405X 250 Helix-Streifen T800205X Sollten vorrätig sein AKTIVIERUNGSCODES Aktivierungscode Beschreibung Teilenummer S Naked Aktiviert den S Naked Zyklus...
-
Seite 115: Autorisierte W&H Servicepartner
Technische Daten Autorisierte W&H Servicepartner Eine Liste und Karte des nächstgelegenen W&H Servicepartners ist unter www.wh.com verfügbar. LINA | Bedienungsanleitung | RIK-1 ADT Rev03 | 11/05/2020 | © 2020 W&H Sterilization Srl... -
Seite 116: Dokumentationsformulare
Dokumentationsformulare INHALT Frage Antwort In diesem Abschnitt werden die folgenden Themen behandelt: Haben Sie alle Schutzabdeckungen vom Sterilisator und von Nein allen damit versendeten Komponenten entfernt? W&H Installationsprüfliste Vollständigkeit der Bedienungsanleitung Dokumentationsbogen für Helix-Tests Wurden alle Abschnitte der Bedienungsanleitung des Nein Sterilisators während der Schulung behandelt und erklärt? W&H Installationsprüfliste... - Seite 117 Dokumentationsformulare Frage Antwort Frage Antwort Haben Sie dem Leiter der Klinik/Praxis gezeigt, was die Nein Haben Sie dem Leiter der Klinik/Praxis den Abschnitt mit den Nein Meldungen und Alarme bedeuten? Sicherheitshinweisen gezeigt und erklärt? Haben Sie dem Leiter der Klinik/Praxis gezeigt, wie ein Zyklus Nein Prüfen manuell abgebrochen werden kann?
-
Seite 118: Adresse Für Den Versand Der Installationsprüfliste
Dokumentationsformulare ADRESSE FÜR DEN VERSAND DER INSTALLATIONSPRÜFLISTE Senden Sie eine Kopie der ausgefüllten Installationsprüfliste an beide nachstehend angegebenen Adressen: Faxnr.: +43 6274 6236-55 Adresse: Ignaz-Glaser-Straße 53, Postfach 1 5111 Bürmoos Österreich LINA | Bedienungsanleitung | RIK-1 ADT Rev03 | 11/05/2020 | © 2020 W&H Sterilization Srl... -
Seite 119: Dokumentationsbogen Für Helix-Tests
Dokumentationsformulare Dokumentationsbogen für Helix-Tests ANLEITUNG Verwenden Sie diese Seite zur Erstellung eines Protokolls, um die Wirksamkeit des Sterilisationszyklus während der gesamten Lebensdauer Ihres Sterilisators nachverfolgen zu können. FORMBLATT Datum Zyklusnr. Bediener Freigegeben Unterschrift Chemischer Indikator Nein Nein Nein Nein Nein Nein Nein LINA ... - Seite 120 Dokumentationsformulare Datum Zyklusnr. Bediener Freigegeben Unterschrift Chemischer Indikator Nein Nein Nein Nein Nein Nein Nein Nein Nein Nein Nein LINA | Bedienungsanleitung | RIK-1 ADT Rev03 | 11/05/2020 | © 2020 W&H Sterilization Srl...
- Seite 121 Dokumentationsformulare Datum Zyklusnr. Bediener Freigegeben Unterschrift Chemischer Indikator Nein Nein Nein Nein Nein Nein Nein Nein LINA | Bedienungsanleitung | RIK-1 ADT Rev03 | 11/05/2020 | © 2020 W&H Sterilization Srl...
- Seite 122 Hersteller RIK-1 Bedienungsanleitung W&H Sterilization Srl via Bolgara, 2 Rev03 Brusaporto (BG) 11/05/2020 Italien Änderungen vorbehalten www.wh.com +39 035 66 63 000...
