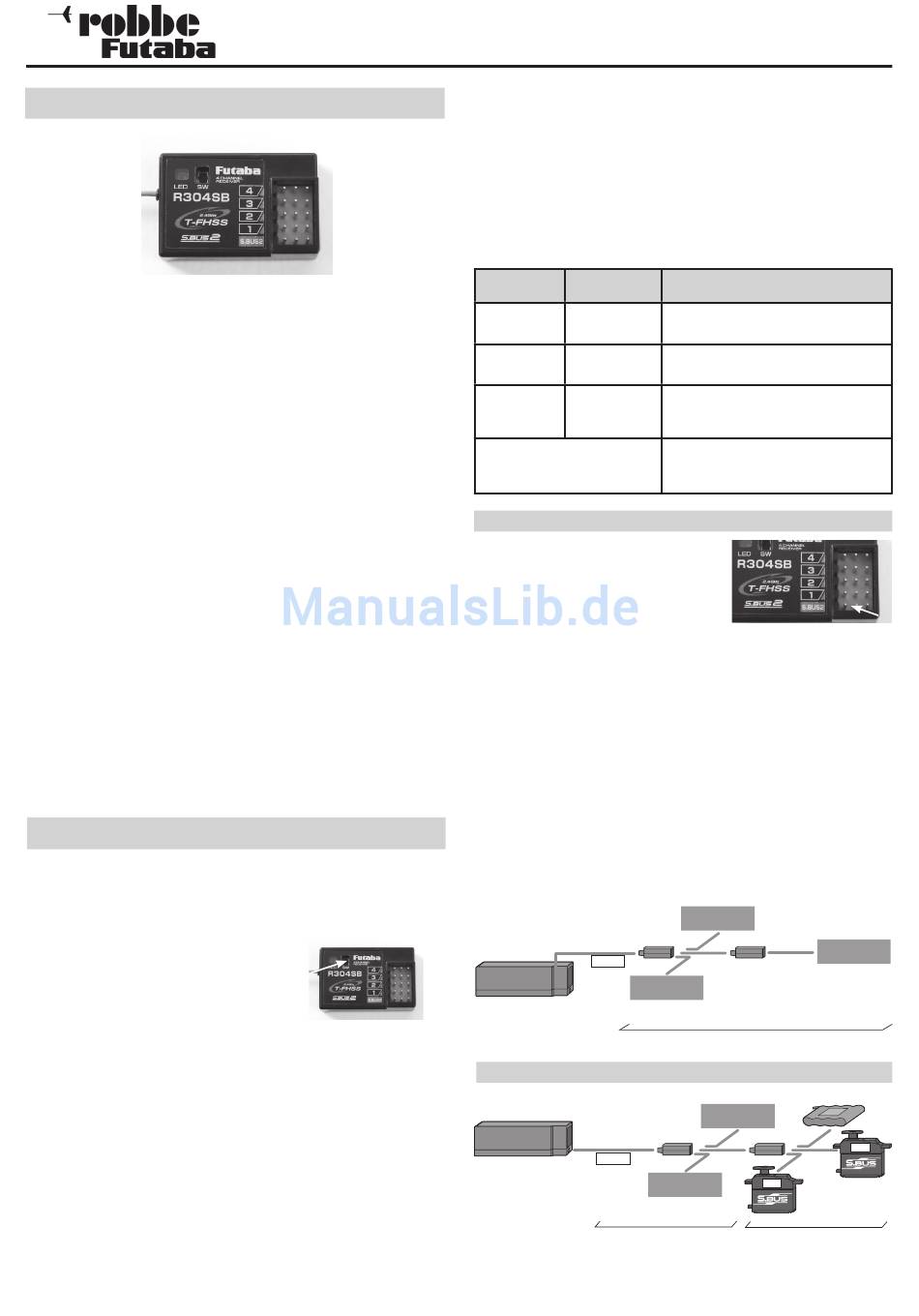

ROBBE-Futaba R304SB Bedienungsanleitung

Empfänger R 304 SB 2,4 GHz T-FHSS
4-Kanal T-FHSS Empfänger, mit 4 Anschlüssen für nor-
male Servos und Regler. Mit zusätzlichem S.BUS2 Aus-
gang zum Anschluss von S.BUS2 Geräten wie Servos und
Telemetrie-Sensoren.
Der empfängerinterne Telemetriesender funkt die Daten zu
Boden, wo diese im Display des Senders angezeigt wer-
den.
Hohe Sicherheit vor Störungen und Elektrosmog durch 2,4
GHz FHSS Technologie.
Nur für T-FHSS Anlagen geeignet (zur Zeit nur T4PLS).
Nicht für Großflugmodelle und Jets empfohlen.
Technische Daten Empfänger R 304 SB 2,4GHz
Betriebsspannung:
Stromaufnahme:
Kanalzahl:
Frequenzkanal-Raster:
Frequenzband:
Frequenzkanäle:
Übertragungssystem:
Gewicht:
Abmessungen:
Temperaturbereich:
Antennenlänge:
Empfänger - Anbindung
• Sender und Empfänger nahe zueinander bringen (ca.
0,5 m)
• Sender einschalten
• Empfängerstromversorgung einschalten
• Taste „SW" am Empfänger für
mindestens 2 Sekunden drücken
und wieder loslassen um den
Empfänger an den Sender zu
"binden".
• Wenn die Anbindung erfolgt ist, leuchtet die Empfänger
LED grün.
Durch Drücken der Taste "SW" wird im Empfänger auto-
matisch die individuelle Codenummer des Senders (130
Millionen Codes) gespeichert. Durch diese "Bindung" rea-
giert der Empfänger nur noch auf die Signale des angebun-
denen Senders.
Diese feste Zuordnung von Sender zu Empfänger bietet
beste Voraussetzungen zu einer noch besseren Unterdrü-
ckung von Störsignalen als bei herkömmlichen Systemen,
da über einen digitalen Filter nur die Steuerimpulse des
eigenen Senders herausgefiltert werden können. Dadurch
Bedienungsanleitung Empfänger R304SB T-FHSS 2,4 GHz
No. F 1022
4,8-7,4 V(4-5 NiMH / 1-2 LiPo)
ca. 40 mA
1500 kHz
2,404...2,4475 GHz
FHSS/ S-FHSS/ T-FHSS
35,1 x 23,2 x 8,5 mm
-15...+55°C
ca. 17 cm
werden Störungen und der Einfluss von anderen Sendern
sehr effektiv unterdrückt.
Es können mehrere Empfänger an den gleichen Sender
"angebunden" werden. Soll die "Bindung" an einen anderes
Modul/ Sender erfolgen, so ist nach dem Einschalten die
Taste „SW" erneut zu drücken.
EmPFäNGER LED STATuSANZEiGE
LED grün
AUS
EIN
blinkt
abwechselnd blinkend Nicht behebbarer Fehler
S.BuS2 ANScHLuSS
An diesem Anschluss können pro-
grammierbare S.BUS2 Servos bzw.
Telemetriesensoren parallel ange-
schlossen werden.
4
Hinweis:
Beim Anschluss von Servos am S.BUS erfolgt die Span-
nungsversorgung über eine Leitung und hat daher höhere
30
Spannungsverluste. Es empfiehlt sich beim S.BUS System
die Spannungsversorgung am HUB-Kabel (Knotenpunkt)
6,6 g
einzuspeisen.
Um den S.BUS2 Ausgang nutzen zu können, entspre-
chende S.BUS Servos über den S.BUS-HUB-2, 30 cm No.
88820030 oder S.BUS-HUB-3, 30cm No. 88830030 an den
S.BUS Anschluss des Empfängers anschliessen.
Hinweis: Einzelne S.BUS Servos bzw. Sensoren können
auch direkt angeschlossen werden.
S.BUS2 Anschluss
GEmiScHTER ANScHLuSS
S.BUS2 Anschluss
LED rot Funktion/Status
Sendersignal wird NICHT emp-
EIN
fangen
AUS Sendersignal wird empfangen
Sendersignale werden empfan-
AUS
gen, aber falsche Codenummer.
Drehzahlsensor
Hub3
S.BUS2
Temp. Sensor
Telemetrie Sensoren
Drehzahlsensor
Hub3
S.BUS
Temp. Sensor
Telemetrie Sensoren
Spannungssensor
Akku
3ch
4ch
S.BUS Servo
