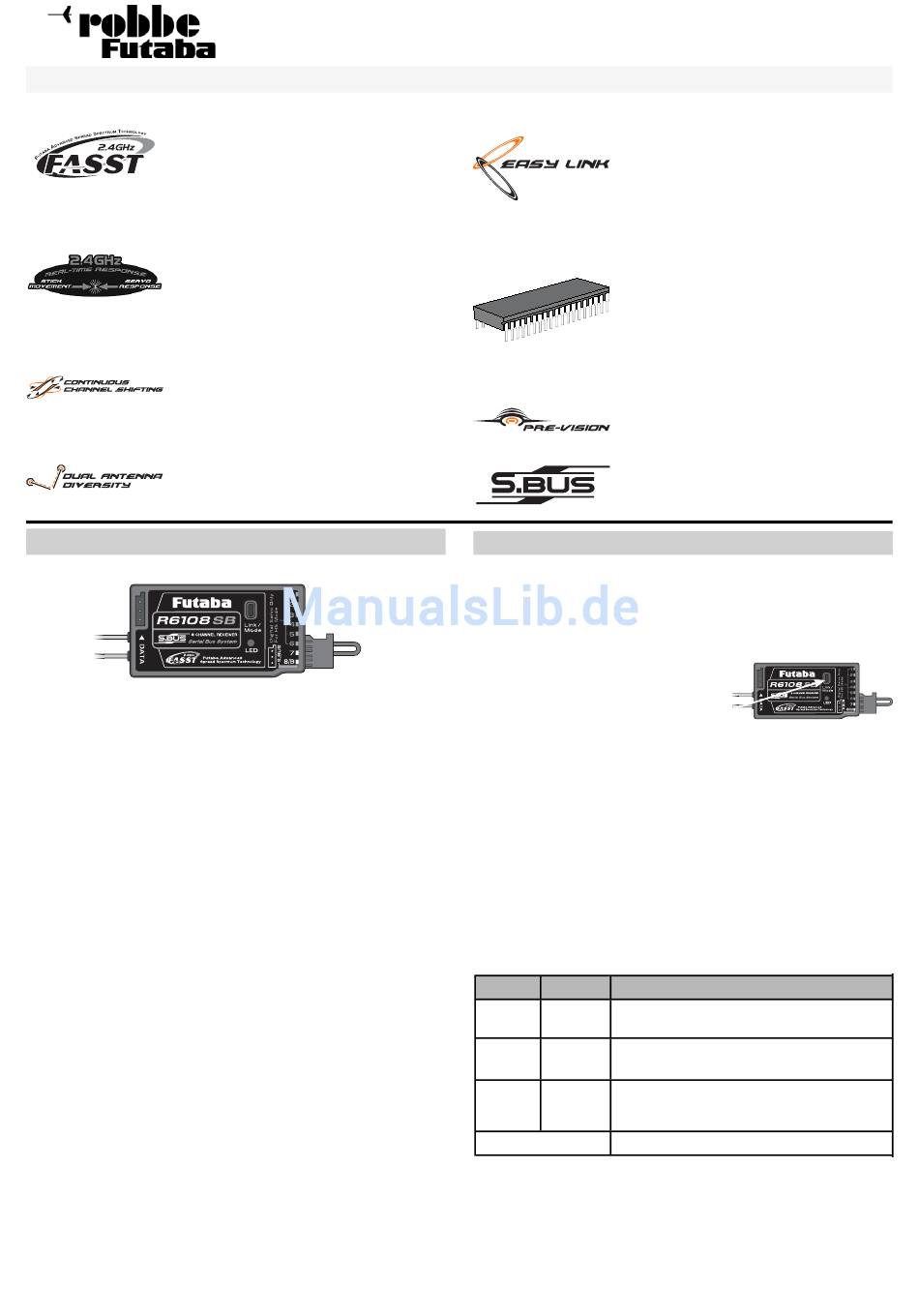

ROBBE-Futaba R6108 SB FASST Bedienungsanleitung

Vorteile des FASST-Systems (Futaba Advanced Spread Spectrum Technologie):
• Keine Quarze • Keine Frequenzkanalwahl
• Höchste Sicherheit vor Gleichkanalstörungen
• Bestmögliche Störsignalunterdrückung
• Hohe Bandbreite - mehr Sicherheit
• Schnelles Frequenzhopping
• Hohe Reichweite > 2000 Meter
*Real-Time-Response - Echtzeitsteuerung
Die Ansprechzeit (vom Betätigen des Steuer-
knüppels bis zur Servoreaktion) des FASST
Systems ist 2 x schneller als bisherige 2,4 GHz
Systeme. Das Ergebnis entspricht quasi einer
Echtzeitsteuerung, ein deutlich direkteres Steu-
ergefühl.
Alle 7/8 ms springen Sender und Empfänger im
gleichen Rhythmus, von Kanal zu Kanal. Durch
die kurze Belegungszeit gibt es keine Signal-
konflikte oder Unterbrechungen, zudem werden
Störungen extrem gut unterdrückt.
Das Antennen-Diversity System prüft ständig
den Sig nalpegel beider Antenneneingänge und
schaltet blitzschnell und übergangslos auf das
stärkere Signal um.

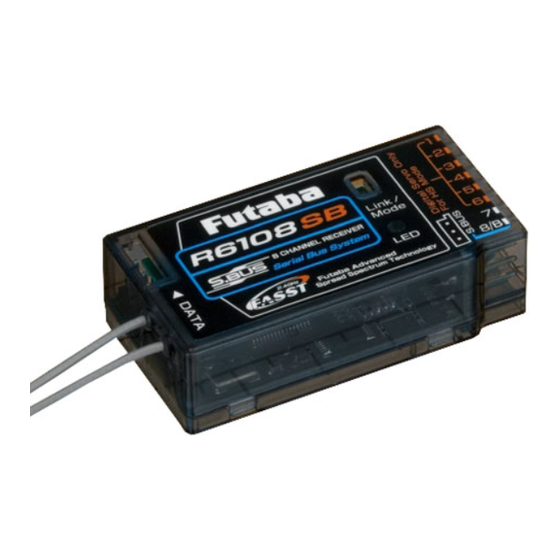

Empfänger R 6108SB 2,4 GHz FASST No. F 1008
8 /18 - Kanal-FASST-Empfänger 2,4 GHz mit voller Reichweite, schmal
und leicht für Modelle mit engen Rümpfen. Mit seriellem Bus (S-BUS) -
System für bis zu 18 Kanäle und somit auch perfekt für Großflugmodelle.
An den Ausgängen 1...8 sind 8 herkömmliche Analog- oder Digitalservos
anschließbar. Der R 6108SB Empfänger besitzt einen Umschalter für Di-
gital- und Analogservos.
An den Ausgängen 1...6 kann dadurch die Impulsausgabe für Digitalser-
vos noch schneller erfolgen, was zu einer noch kürzeren Reaktionszeit
führt.
Neu: S-BUS Ausgang
An diesem Ausgang können direkt bis zu 18 der neuen, programmierba-
ren S-BUS Servos oder anderer S-BUS-Komponenten, wie Akkuweiche
PSS2018, HC-3 Xtreme, Kreisel GY 520, etc. seriell angeschlossen wer-
den. Durch digitale Adressierung reagiert das Servo nur auf Informationen
welche die richtige Servoadresse beinhalten.
Kompatibel zu den 2,4 GHz FASST HF-Modulen TM-8, TM-10, TM-14
und FASST Sendern ab 8 Kanal + Multi Modus.
Technische Daten Empfänger R 6108 SB 2,4GHz
Betriebsspannung:
Stromaufnahme:
Kanalzahl:
Frequenzkanal-Raster:
Frequenzband:
Alternativ:
Frequenzkanäle:
Übertragungssystem:
Gewicht:
Abmessungen:
Temperaturbereich:
Antennenlänge:
2-Antennen-Diversity System
Systemreichweite* :
-Boden - Boden: Mehr als 2000 Meter Reichweite (bei 1,5 Meter Höhe
des Empfängers und Sichtkontakt)
-Boden - Luft : Mehr als 3000 Meter Reichweite (bei Sichtkontakt)
Bedienungsanleitung Empfänger R6108 SB FASST 2,4 GHz
3,3-8,5 V(1-2S LiPo/ 4-5 NC/NiMH)
ca. 50 mA
2048 kHz
2,4...2,4835 GHz
2,4...2,454 GHz
36/22
47 x 25 x 14,3 mm
-15/+55°C
ca. 13 cm
Empfänger - Anbindung
Durch Drücken der Taste "Link/Mode" wird im Empfänger automatisch die
individuelle Codenummer des Senders (130 Millionen Codes) gespeichert.
Durch diese "Bindung" reagiert der Empfänger nur noch auf die Signale
des angebundenen Senders.
• Sender und Empfänger nahe zueinander bringen (ca. 0,5 m)
• Sender einschalten
• Empfängerstromversorgung einschalten
• Taste Link/Mode am Empfänger für min-
destens 1 Sekunde drücken und wieder
loslassen um den Empfänger an den
Sender zu "binden".
• Wenn die Anbindung erfolgt ist, leuchtet die Empfänger LED grün.
Diese feste Zuordnung von Sender zu Empfänger bietet beste Vorausset-
zungen zu einer noch besseren Unterdrückung von Störsignalen als bei
herkömmlichen Systemen, da über einen digitalen Filter nur die Steuer-
impulse des eigenen Senders herausgefiltert werden können. Dadurch
werden Störungen und der Einfluss von anderen Sendern sehr effektiv
unterdrückt.
Es können mehrere Empfänger an das gleiche Modul bzw. Sender "ange-
bunden" werden". Soll die "Bindung" an ein anderes Modul erfolgen, so ist
nach dem Einschalten die Taste Link/Mode erneut zu drücken.
EMPFÄNGER LED STATUSANZEIGE
LED grün LED rot
AUS EIN
8/18
EIN AUS
blinkt AUS
FSK
14 g
abwechselnd blinkend Nicht behebbarer Fehler
Easy Link - Einfache Anbindung
Zur Identifizierung wird ein Code mit über 130
Millionen Möglichkeiten mitgesendet, welcher
im Empfänger gespeichert wird wodurch dieser
fest an diesen Sender fixiert (angebunden) ist.
Gleich welcher Sender sich im ISM-Band ein-
loggt, der Empfänger wird nur Signale dieses
einen Senders akzeptieren.
Customized IC Chip
Für die FASST Technologie werden Kunden-
spezifische IC-Chips eingesetzt, welche von
Futaba speziell für Anforderungen in der RC-
Fernsteuertechnik entwickelt wurden. Nur so
kann der hohe Standard für Qualität und Aus-
fallsicherheit sichergestellt werden.
FASST Empfänger scannen das Eingangssi-
gnal permanent wobei eine spezielle Software-
technologie eventuelle Datenfehler automatisch
korrigiert.
Durch das neue S-BUS System, kann die Ver-
kabelung im Modell einfacher und übersichtlicher
gestaltet werden.
Funktion/Status
NICHT
Sendersignal wird empfangen
Sendersignal wird empfangen
Sendersignale werden empfangen, aber falsche
Codenummer.
