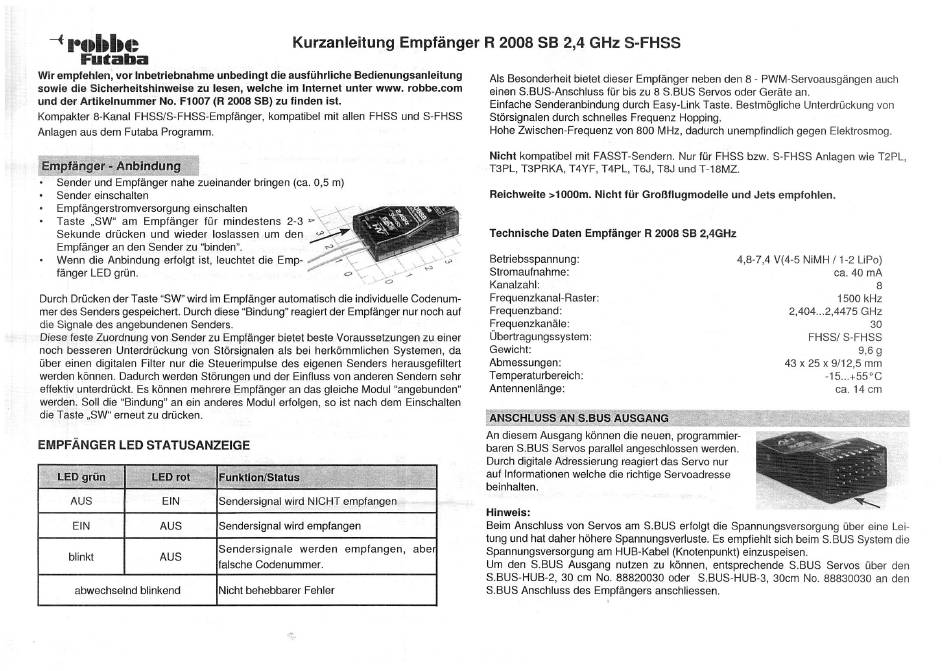

ROBBE-Futaba F1007 Kurzanleitung

-4 robbe
Futaba
Wir empfehlen, vor Inbetriebnahme
sowie die Sicherheitshinweise zu lesen, welche
und der Artikelnummer No. F1007 (R 2008 SB) zu finden ist.
Kompakter 8-Kanal FHSS/S-FHSS-Empfänger,
Anlagen aus dem Futaba Programm.
Empfänger - Anbindung
Sender und Empfänger nahe zueinander bringen (ca.
Sender einschalten
Empfängerstromversorgung einschalten
Taste „SW" am Empfänger für mindestens
Sekunde drücken und wieder loslassen
Empfänger an den Sender zu "binden".
Wenn die Anbindung erfolgt ist, leuchtet die Emp-
fänger LED grün.
Durch Drücken der Taste "SW" Wird im Empfänger automatisch die individuelle Codenum-
mer des Senders gespeichert. Durch diese "Bindung" reagiert der Empfänger nur noch auf
die Signale des angebundenen Senders.
Diese feste Zuordnung von Sender zu Empfänger bietet beste Voraussetzungen zu einer
noch besseren Unterdrückung von Störsignalen als bei herkömmlichen Systemen, da
über einen digitalen Filter nur die Steuerimpulse
werden können. Dadurch werden Störungen und der Einfluss von anderen Sendern sehr
effektiv unterdrückt. Es können mehrere Empfänger an das gleiche Modul "angebunden"
werden. Soll die "Bindung" an ein anderes Modul erfolgen, so ist nach dem Einschalten
die Taste „SW" erneut zu drücken.
EMPFÄNGER LED STATUSANZEIGE
LED grün LED rot
AUS EIN
EIN AUS
blinkt AUS
abwechselnd blinkend
Kurzanleitung
unbedingt die ausführliche Bedienungsanleitung
im Internet unter www.
kompatibel mit allen FHSS und S-FHSS
2-3
um den
des eigenen Senders herausgefiltert
Funktion/Status
Sendersignal Wird NICHT empfangen
Sendersignal Wird empfangen
Sendersignale werden empfangen,
falsche Codenummer.
Nicht behebbarer Fehler
Empfänger R 2008 SB 2,4 GHz S-FHSS
Als Besonderheit bietet dieser Empfänger neben den 8 - PWM-Servoausgängen auch
robbe.com
einen S.BUS-Anschluss
Einfache Senderanbindung durch Easy-Link Taste. Bestmögliche Unterdrückung von
Störsignalen durch schnelles Frequenz Hopping.
Hohe Zwischen-Frequenz von 800 MHz, dadurch unempfindlich gegen Elektrosmog.
Nicht kompatibel mit FASST-Sendern. Nur für FHSS bzw. S-FHSS Anlagen wie T2PL,
T3PL, T3PRKA, T4YF, T4PL, T6J, TBJ und T-18MZ.
Reichweite >1000m. Nicht für Großflugmodelle
Technische Daten Empfänger
Betriebsspannung:
Stromaufnahme:
Kanalzahl:
Frequenzkanal-Raster:
Frequenzband:
Frequenzkanäle:
Übertragungssystem:
Gewicht:
Abmessungen:
Temperaturbereich:
Antennenlänge:
iANSCHLUSS ANS.BUS AUSGANG
An diesem Ausgang können die neuen, programmier-
baren S.BUS Servos parallel angeschlossen werden.
Durch digitale Adressierung reagiert das Servo nur
auf Informationen welche die richtige Servoadresse
beinhalten.
Hinweis:
Beim Anschluss von Servos am S.BUS erfolgt die Spannungsversorgung über eine Lei-
tung und hat daher höhere Spannungsverluste. Es empfiehlt sich beim S.BUS System die
abe
Spannungsversorgung am HUB-Kabel (Knotenpunkt) einzuspeisen.
IJm den S.BUS Ausgang nutzen zu können, entsprechende S.BUS Servos über den
S.BUS-HUB-2, 30 cm No. 88820030 oder S.BUS-HUB-3, 30cm No. 88830030 an den
S.BUS Anschluss des Empfängers anschliessen.
für bis zu 8 S.BUS Servos Oder Geräte
und Jets empfohlen.
R 2008 SB 2,4GHz
V(4-5 NiMH / 1-2 Lipo)
43 x 25 x 9/12,5 mm
an.
ca. 40 mA
8
1500 kHz
GHz
30
FHSS/ S-FHSS
9,6g
-15...+550C
ca. 14 cm
