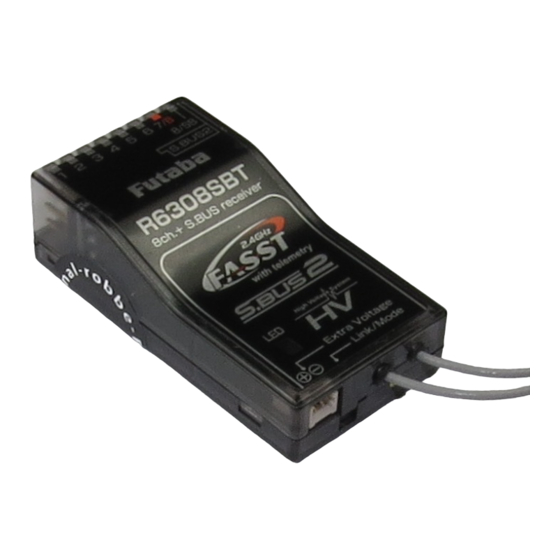

Kompakter und leichter 2,4 GHz FASST-Empfänger R6308SBT mit
integriertem FASSTest
-Telemetrie- Sender, zum „runterfunken
®
der Modelldaten". Der Empfänger kann mit den Modulationstypen
7KAN. und MULTI betrieben werden.
Der im Empfänger integrierte Sender funkt die am S.BUS2-An-
schluss anliegenden Telemetrie-Daten zur Telemetry-Box, wo
diese Daten im Display angezeigt, akustisch oder per Sprache
ausgegeben werden.
Über eine separate Wi-Fi Rx-Box, No. F1667 mit integriertem
FASSTest
®
-Empfänger Modul können die Telemetriedaten alter-
nativ oder zusätzlich auch an Smart Phones (Android, Apple),
Netbooks, Laptops, etc., und angeschlossene Monitore gefunkt
werden.
Beim Anschluss des Empfängers werden automatisch die Daten
wie, Empfängerakkuspannung, externe Spannung (bis 70V-DC)
sowie die Antennensignalstärke, also die wichtigsten Telemetrie-
Daten, zu Boden gefunkt.
AnBindUng dES EmpFängERS R6308SBT An FASST SEn-
dER
Um die codierten Signale des Senders zu empfangen und umzu-
setzen, muss der Empfänger an den Sender „gebunden" werden.
Durch Drücken der Taste "Link/Mode" wird im Empfänger auto-
matisch die individuelle Codenummer des Senders (130 Millionen
Codes) gespeichert. Durch diese "Bindung" reagiert der Empfänger
nur noch auf die Signale des angebundenen Senders.
• Sender und Empfänger nahe zueinander bringen (ca. 50 cm)
• Sender einschalten
• Empfängerstromversorgung einschalten
• Taste „Link/Mode" am Empfänger für mindestens 3 Sekunde
drücken und wieder loslassen um den Empfänger an den Sen-
der zu "binden".
• Wenn die Anbindung erfolgt ist, leuchtet die Empfänger LED
grün.
Diese feste Zuordnung von Sender zu Empfänger bietet beste Vor-
aussetzungen zu einer noch besseren Unterdrückung von Störsi-
gnalen als bei herkömmlichen Systemen, da über einen digitalen
Filter nur die Steuerimpulse des eigenen Senders herausgefiltert
werden können. Dadurch werden Störungen und der Einfluss von
anderen Sendern sehr effektiv unterdrückt. Es können mehrere
Empfänger an den gleichen Sender "angebunden" werden". Soll
die "Bindung" an einen anderen Sender/ Modul erfolgen, so ist
nach dem Einschalten die Taste „Link/Mode" erneut zu drücken.
STATUSAnzEigE dER EmpFängER - lEd
LED grün
LED rot
AUS
EIN
EIN
AUS
blinkt
AUS
abwechselnd
blinkend
hinweis:
Falls der Sender auf FASST 7KAn. Modulation eingestellt ist und
der Empfänger an diesen Sender gebunden werden soll, bleibt die
Status LED Aus. Durch drücken der „LINK/MODE" Taste, wie oben
beschrieben, kann der Empfänger trotzdem gebunden werden.
Bedienungsanleitung Empfänger R 6308 SBT FASST
Funktion/Status
Sendersignal wird NICHT empfangen
Sendersignal wird empfangen
Sendersignale werden empfangen,
aber falsche Codenummer.
Nicht behebbarer Fehler
UmSchAlTUng noRmAl/ high SpEEd modUS
Für eine schnellere Übertragung und eine verkürzte Reaktionszeit
kann der High Speed Modus gewählt werden (nur für Digital oder
S.BUS Servos).
Der Empfänger ist werkseitig auf den Modus "Normal" vorprogram-
miert und eignet sich daher für normale (PWM) Analogservos.
hinweis:
Falls der High Speed Modus eingestellt wird, können auf Grund der
schnelleren Datenübertragung, nur noch die Telemetriedaten der
Empfängerakkuspannung empfangen werden. Die Telemetrie Da-
tenübertragung kann man auch komplett ausschalten.
operations modus
Normal
Empfängerakkuspannung und Sensoren
High Speed
Auswahl des modus
1. Empfänger einschalten.
2. „Link/Mode" Taster, Drücken und halten.
3. LED blinkt rot, weiterhin Taster halten.
4. LED blinkt rot und grün, weiterhin Taster halten.
5. LED blinkt schnell rot. Taster los lassen.
6. Sie befinden sich nun im Programmiermodus, dies erkennen Sie
an der einmal blinkenden grünen LED (Modus= Normal, Teleme-
trie= An).
7. Um den Modus zu ändern, „Link/Mode"- Taster drücken (siehe
Tabelle unten).
lEd modusanzeige
Modus
Normal
Telemetrie
An
grüne LED blinkt
1x
8. Um den gewählten Modus zu speichern, „Link/ Mode"- Taster für
ca. 2 Sekunden gedrückt halten bis die rote und grüne LED blin-
ken. Schalten Sie danach den Empfänger aus.
hinweis:
der high Speed mode wirkt auf die normalen (pWm) Kanäle 1-8
(9-16) und auf den S.BUS Ausgang. S.BUS und digitalservos
können dies verarbeiten. Sollen am S.BUS Ausgang jedoch
Analogservos, über einen pWm-Adapter betrieben werden, so
muss der normal modus gewählt werden. durch die höhere
Frequenz werden sonst die Analogservos zerstört! Überprüfen
Sie jede neue Einstellung an ihrem Empfänger! Achten Sie dar-
auf, daß während des Vorgangs in der Umgebung keine FASST
Sender eingeschaltet sind.
EmpFängERAUSgängE
Ausgang:
1...6:
Anschluss normaler (PWM) Analog - und Digital - Servos für die
Kanäle 1...8 oder (9...16). Der Empfänger ist umschaltbar und
kann die PWM-Kanäle 1...8 oder 9...16 empfangen. Mit zwei
R6308SBT Empfängern sind also insgesamt 16 Kanäle für PWM-
Servos verfügbar.
7/B:
Anschluss normaler (PWM) Analog - und Digital - Servos für den
Kanal 7 oder (15) bzw. die Empfängerbatterie (ggf. über ein V-
Kabel).
Telemetrie
Nur Empfängerakkuspannung
High speed
An
Aus
(eingeschränkt)
2x
3x
Der Empfänger R6308SBT be-
sitzt verschiedene Ausgänge
zum Anschluss unterschiedli-
cher Servotypen, S.BUS-Ge-
räten sowie Telemetrie-Sen-
soren.
Aus
4x
