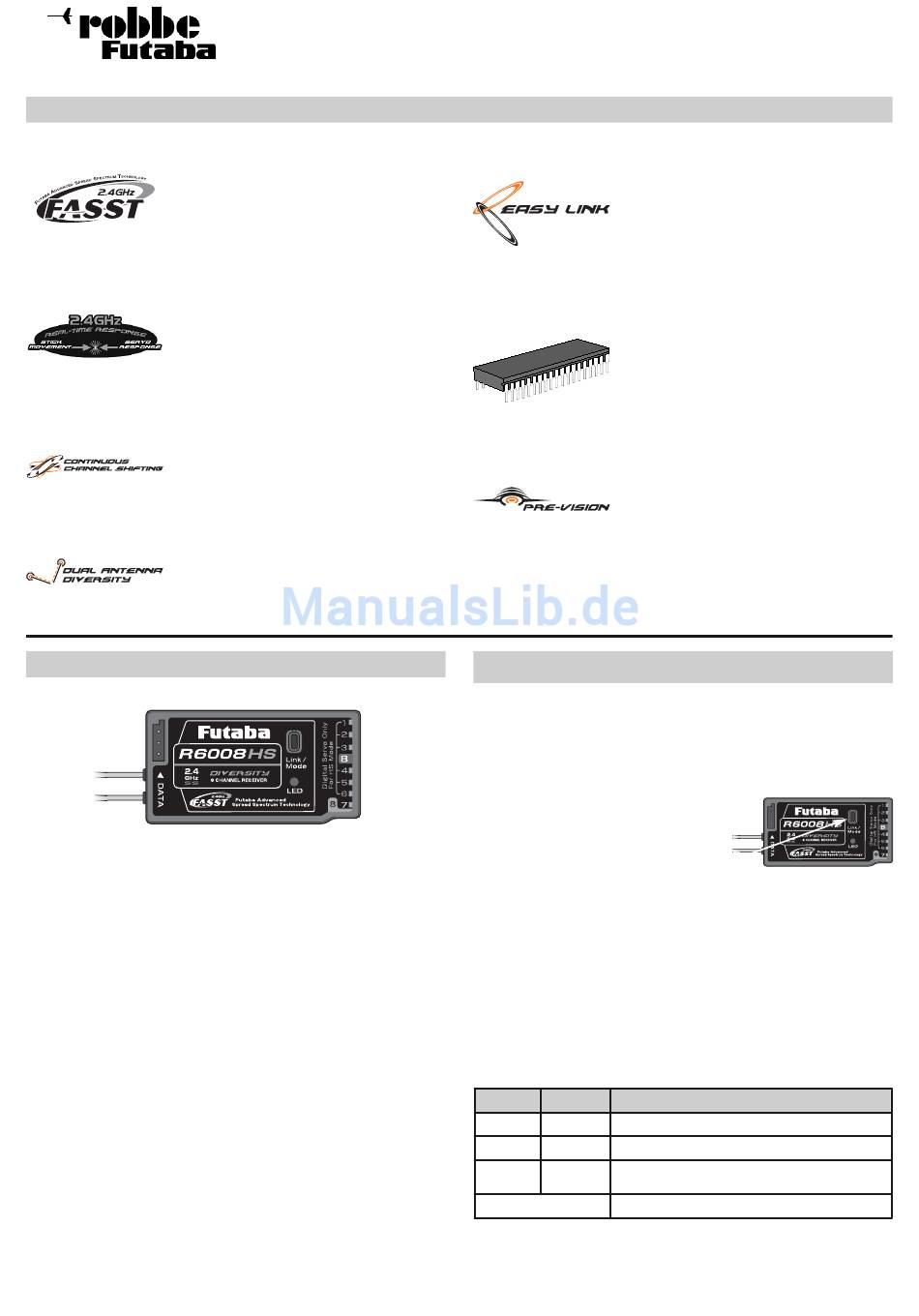

ROBBE-Futaba R6008 Bedienungsanleitung

Vorteile des FASST-Systems (Futaba Advanced Spread Spectrum Technologie):
• Keine Quarze • Keine Frequenzkanalwahl
• Höchste Sicherheit vor Gleichkanalstörungen
• Bestmögliche Störsignalunterdrückung
• Hohe Bandbreite - mehr Sicherheit
• Schnelles Frequenzhopping
• Hohe Reichweite > 2000 Meter*
Real-Time-Response - Echtzeitsteuerung
Die Ansprechzeit (vom Betätigen des Steuer-
knüppels bis zur Servoreaktion) des FASST Sy-
stems ist 2 x schneller als bisherige 2,4 GHz
Systeme. Das Ergebnis entspricht quasi einer
Echtzeitsteuerung, ein deutlich direkteres Steu-
ergefühl.
Alle 7/8 ms springen Sender und Empfänger im
gleichen Rhythmus, von Kanal zu Kanal. Durch
die kurze Belegungszeit gibt es keine Signal-
konflikte oder Unterbrechungen, zudem werden
Störungen extrem gut unterdrückt.
Das Antennen-Diversity System prüft ständig
den Sig nalpegel beider Antenneneingänge und
schaltet blitzschnell und übergangslos auf das
stärkere Signal um.
Empfänger R 6008HS 2,4 GHz FASST
Schmaler und leichter 8-Kanal-FASST-Empfänger 2,4 GHz mit voller
Reichweite, für Modelle mit engen Rümpfen. Das 2-Antennen-Diversity
System prüft ständig den Signalpegel beider Antenneneingänge und schal-
tet blitzschnell und übergangslos auf das stärkere Signal um. Der R 6008
HS Empfänger besitzt einen Umschalter für Digital und Analogservos. An
den Ausgängen 1-6 kann dadurch die Impulsausgabe für Digitalservos
noch schneller erfolgen, was zu einer noch kürzeren Reaktionszeit führt
Kompatibel zu den 2,4 GHz FASST HF-Modulen TM-8, TM-10, TM-14.
Technische Daten Empfänger R 6008 HS 2,4GHz
Betriebsspannung:
Stromaufnahme:
Kanalzahl:
Frequenzkanal-Raster:
Frequenzband:
Alternativ:
Frequenzkanäle:
Übertragungssystem:
Gewicht:
Abmessungen:
Temperaturbereich:
Antennenlänge:
2-Antennen-Diversity System
Systemreichweite* :
-Boden - Boden: Mehr als 2000 Meter Reichweite (bei 1,5 Meter Höhe
des Empfängers und Sichtkontakt)
-Boden - Luft : Mehr als 3000 Meter Reichweite (bei Sichtkontakt)
Bedienungsanleitung Empfänger R6008 HS FASST 2,4 GHz
No. F 1058
4,8-6 V(4-5 NC/NiMH)
ca. 50 mA
8
2048 kHz
2,4...2,4835 GHz
2,4...2,454 GHz
36/22
FSK
14 g
47 x 25 x 14,3 mm
-15/+55°C
ca. 13 cm
Easy Link - Einfache Anbindung
Zur Identifizierung wird ein Code mit über 130
Millionen Möglichkeiten mitgesendet, welcher
im Empfänger gespeichert wird wodurch dieser
fest an diesen Sender fixiert (angebunden) ist.
Gleich welcher Sender sich im ISM-Band ein-
loggt, der Empfänger wird nur Signale dieses
einen Senders akzeptieren.
Customized IC Chip
Für die FASST Technologie werden Kunden-
spezifische IC-Chips eingesetzt, welche von
Futaba speziell für Anforderungen in der RC-
Fernsteuertechnik entwickelt wurden. Nur so
kann der hohe Standard für Qualität und Aus-
fallsicherheit sichergestellt werden.
FASST Empfänger scannen das Eingangssignal
permanent wobei eine spezielle Softwaretech-
nologie eventuelle Datenfehler automatisch kor-
rigiert.
Empfänger - Anbindung
Durch Drücken der Taste "Link/Mode" wird im Empfänger automatisch
die individuelle Codenummer des Senders (130 Millionen Codes) gespei-
chert. Durch diese "Bindung" reagiert der Empfänger nur noch auf die
Signale des angebundenen Senders.
• Sender und Empfänger nahe zueinander bringen (ca. 1 m)
• Sender einschalten
• Empfängerstromversorgung einschalten
• Taste Link/Mode am Empfänger für min-
destens 1 Sekunde drücken und wieder
loslassen um den Empfänger an den
Sender zu "binden".
• Wenn die Anbindung erfolgt ist, leuchtet die Empfänger LED grün.
Diese feste Zuordnung von Sender zu Empfänger bietet beste Vorausset-
zungen zu einer noch besseren Unterdrückung von Störsignalen als bei
herkömmlichen Systemen, da über einen digitalen Filter nur die Steuer-
impulse des eigenen Senders herausgefiltert werden können. Dadurch
werden Störungen und der Einfluss von anderen Sendern sehr effektiv
unterdrückt.
Es können mehrere Empfänger an das gleiche Modul "angebunden" wer-
den". Soll die "Bindung" an ein anderes Modul erfolgen, so ist nach dem
Einschalten die Taste Link/Mode erneut zu drücken.
EMPFÄNGER LED STATUSANZEIGE
LED grün LED rot Funktion/Status
AUS EIN
Sendersignal wird
EIN AUS
Sendersignal wird empfangen
Sendersignale werden empfangen, aber falsche
blinkt AUS
Codenummer.
abwechselnd blinkend Nicht behebbarer Fehler
Umstellung von Analog auf Digitalservos
Der Empfänger ist werkseitig auf den Modus "Normal" vorprogrammiert
und eignet sich daher für normale Analog Servos. Um auf den Kanälen
NICHT
empfangen
