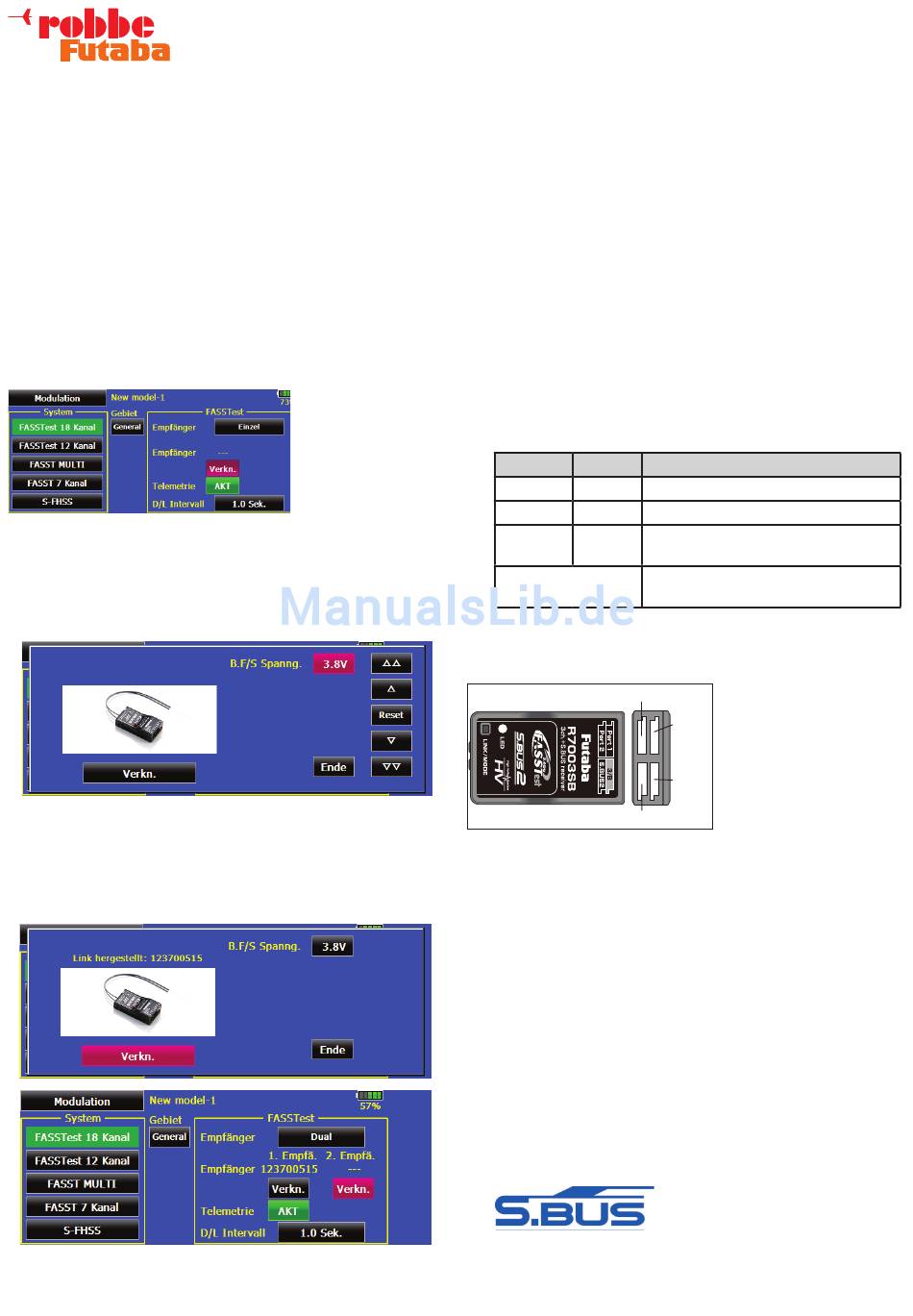

ROBBE-Futaba R 7003SB FASSTest Bedienungsanleitung

Kleiner, nur 7g leichter 3 /18 - Kanal 2,4GHz FASSTest® S.BUS-
Empfänger mit voller Reichweite und integriertem Telemetriesen-
der. Mit S.BUS/ S.BUS2 - System für bis zu 18 Kanäle und somit
einsetzbar vom Mini - Heli bis zum Großflugmodell.
AnBindung dES EmpFängERS R7003SB
Um die codierten Signale des Senders zu empfangen und umzu-
setzen, muss der Empfänger an den Sender „gebunden" werden.
• Beim Anbinden sollte in der Umgebung kein weiteres
FASSTest System eingeschaltet sein.
®
• Sender und Empfänger nahe zueinander bringen
(ca. 50 cm oder näher)
• Sender einschalten und das Menü Basis/Modulation
„FASSTest 18 Kanal" Modulation aufrufen.
• Wählen ob 1 (Einzel) oder 2 Empfänger (Dual) an diesen
Modellspeicher des Senders angebunden werden sollen
• In diesem Untermenü kann zum einen die Alarmspannung für
den Battery Failsafe dieses Empfängers eingestellt werden.
Dazu auf den Button B.F/S Spanng. „3,8V" drücken
• Es erscheinen die Einstelltasten um die Alarmspannung im
Bereich von 3,5 bis 8,4 Volt einzustellen.
• Zum Anderen wird die „Anbindung" zum Sender hergestellt und
gespeichert.
• Taste „Verkn." drücken
• Spannungsversorgung des Empfängers einschalten, dieser
startet den Anbindungsprozess und sendet die individuelle
Codenummer des Empfängers zum Sender.
• Die Empfängercodenummer erscheint im Display
• Nach erfolgter Anbindung leuchtet die Empfänger LED grün.
Bedienungsanleitung Empfänger R 7003SB FASSTest
• Button „Verkn."
drücken, es erscheint
ein Untermenü zum
Anbinden des Emp-
fängers.
• Die Anbindung eines evtl. zweiten Empfängers erfolgt in der
gleichen Art und Weise.
• Durch die Anbindung eines zweiten Empfängers erhöht sich die
Gesamtzahl der Telemetriekanäle auf 64 (2 x 32).
• Durch Drücken der Taste „d/L intervall" kann eingestellt wer-
den, wie häufig die Telemetriedaten vom Empfänger im Modell
zum Sender am Boden gefunkt werden.
• Der Einstellbereich beträgt 0,1 bis 2 Sekunden, das ent-
spricht:
0 ,1 Sek = 10 x pro Sekunde bis 2 Sek = 0,5 x pro Sekunde
• Je kleiner der Wert, um so häufiger wird die Anzeige aktuali-
siert.
• Zum Anzeigen von Durchschnittswerten eher eine langsame
Intervallzeit (1-2 Sek) einstellen.
• Zur Anzeige von Spitzenwerten (Geschwindigkeit, Variome-
ter) sollte die Anzeige unverzögert erfolgen (D/L auf 0,1).
STATuSAnzEigE dER EmpFängER - LEd
LED grün LED rot
AUS EIN
EIN AUS
blinkt AUS
abwechselnd
blinkend
EmpFängERAuSgängE
Port 2
S.BUS2
Der Empfänger R7003SB besitzt verschiedene Ausgänge zum An-
schluss unterschiedlicher Servotypen, S.BUS-Geräten sowie Tele-
metrie-Sensoren.
Ausgang:
normaler pWm-Ausgang:
Die Ausgänge der 3 PWM-Servokanäle sind in 11 Gruppen den
Ausgängen Port 1, 2 und 3 (fest auf Port 3) zuteilbar, wodurch die
Ausgangsbelegung weitgehend frei gewählt werden kann.
S.BuS-Ausgang (S.BuS= port 1 (Werkseinstellung)):
An diesem Ausgang können direkt bis zu 18 der neuen, program-
mierbaren S.BUS Servos oder periphere Geräte wie Kreisel,
Flybarless-Systeme oder Drehzahlregler angeschlossen werden.
• Eine Zuleitung für alle Kanäle.
• Kein Kabelgewirr und geringeres Gewicht.
• Weitere Standard-Servos können über S.BUS PWM-Adapter am
Empfänger angeschlossen werden. Einfacher geht es nicht.
Achten Sie auf die Kennzeichnung der Geräte mit diesem Logo
3/B:
Kanal 3 bzw. Empfängerakku.
®
Funktion/Status
Sendersignal wird NICHT empfangen
Sendersignal wird empfangen
Sendersignale werden empfangen,
aber falsche Codenummer.
Nicht behebbarer Fehler
Port 1
3/B
