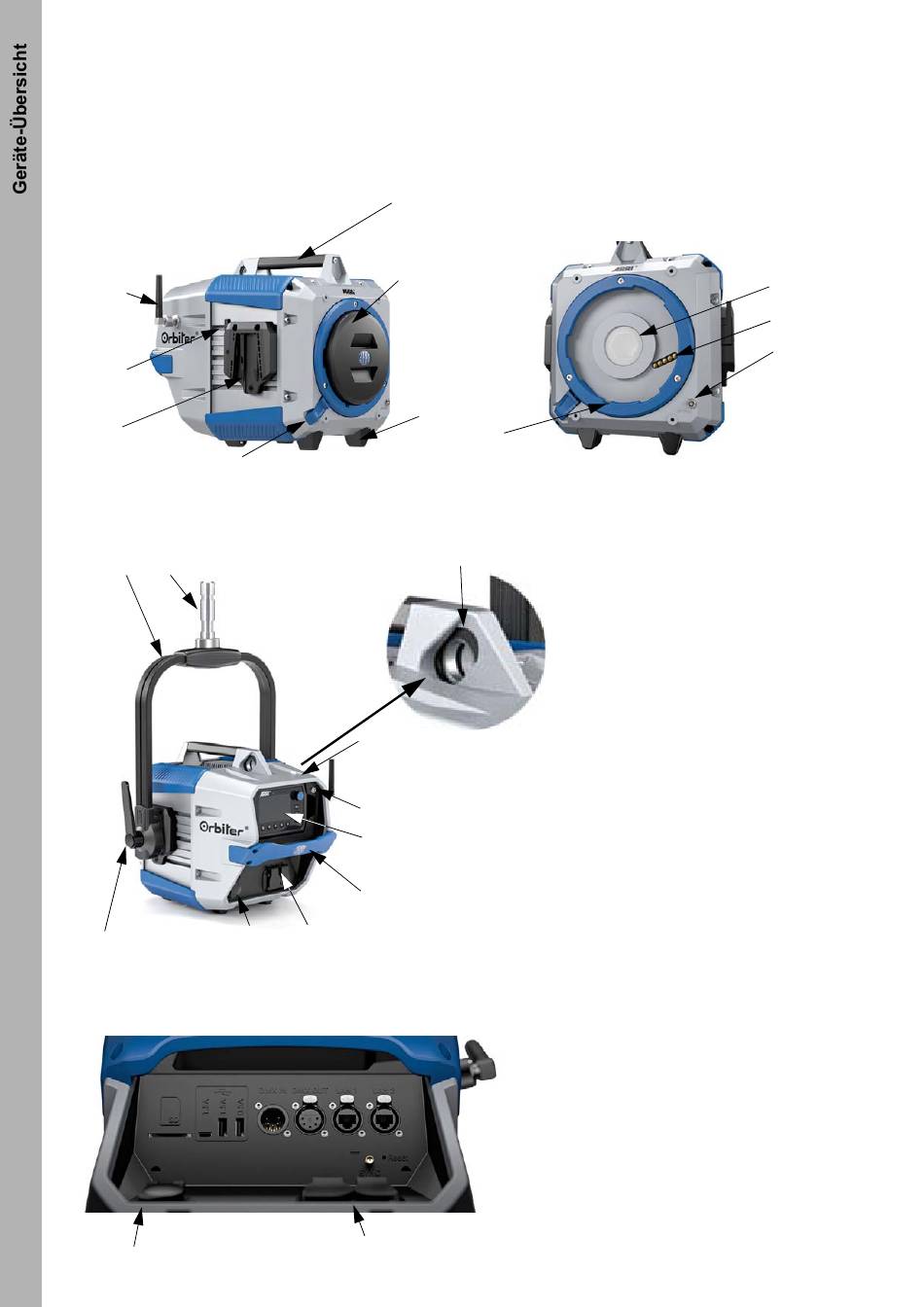

Geräte-Übersicht
9
7
8
Orbiter mit manuellem Bügel und Steuerung*
1 2
21
*Bügel & Steuerung müssen separat bestellt werden.
22
8
20
Orbiter (Lieferzustand)
6
15
16
17
18
20
19
Anschlussfeld
23 24 25 26
29
28
19
Quick Lighting Mount QLM
3
4
5
13
Aufnahme für das
Sicherungsseil
14
27
30
1 Haltebügel
2 28 mm Aufhängezapfen
3 Tragegriff
4 Schutzkappe
5 Standfüße
6 Verriegelungsschieber
7 Schnellspannverschluss
8 Bügelaufnahme
9 Antenne für drahtloses DMX
10 Kommunikationsanschluss (Lemo 5-pol.)
11 Digitale Optikschnittstelle (5-polig)
12 Lichtaustrittsöffnung mit Schutzscheibe
13 Aufnahme Sicherungsstift
14 Aufnahme Sicherungsseil
15 Umgebungslichtsensor
16 Anschluss für die Leitung der Steuerung
17 Steuerung (Control Panel) für Orbiter
18 Einstellgriff
19 Netzspannungsein- und ausgang
20 Akkupack-Anschluss 48 V - 52 V ⎓
21 Bügelklemmung
22 Einschub für SD-Karte
23 USB-Anschlüsse
24 DMX Eingang
25 DMX Ausgang
26 Netzwerkanschluss RJ45
27 Netzwerkanschluss RJ45
28 Status-LED
29 SYNC-Anschluss (SMA)
30 Reset-Taste
12
11
10
