probst VH-1/25 Betriebsanleitung Seite 26

7
8
F
E
D
C
B
A
8 7
6 5
295
503
6 5
4 3

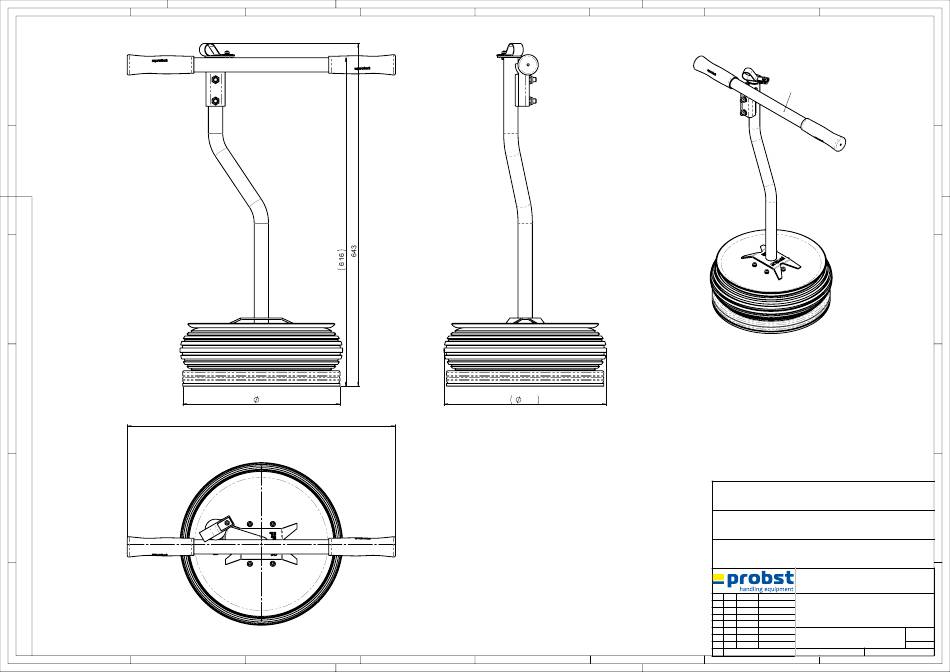

Vakuum Handy VH 1/25
Ein- Mann Vakuum Plattenheber, selbstansaugend
zur Verlegung von saugdichten Platten
Tragkraft 25 kg, Saugplattendurchmesser 280 mm
mit
305 Ein- Mann Tragegriff für Vakuum Handy VH
----------------------------------------------------------------------
Vacuum Handy VH 1/25
Vacuum Hand Laying Device for one- man operation,
to install dense slabs Carrying capacity 25 kg,
Diameter suction plate 280 mm
with
One- men carrying handle for Vacuum Handy VH
4 3
2 1
Ein- Mann Tragegriff
für Vakuum Handy VH
------------------------------------
One- men carrying handle
for Vacuum Handy VH
Tragfähigkeit / Working Load Limit WLL:
25 kg / 55 lbs
Eigengewicht / Dead Weight:
5 kg / 11 lbs
Product Name:
VACUUM HANDY VH-1/25
© all rights reserved conform to ISO 16016
Datum Name
Benennung
Vakuum-Handy VH1/25,Ein-Mann-
Erst.
18.4.2007 Rolf.Ganitz
Gepr. Vakuum Plattenheber, selbstansaugend,
14.12.2011 Rolf.Ganitz
zur Verlegung von saugdichten Platten, Tragkraft 25 kg,
Artikelnummer/Zeichnungsnummer
D52600009
1
Zust. Urspr. 52600007 Ers. f. Ers. d.
2 1
F
E
D
C
B
A
Blatt
1
von 1
