E
‐
A
IN
UND
USGANGSKLEMMEN VOM

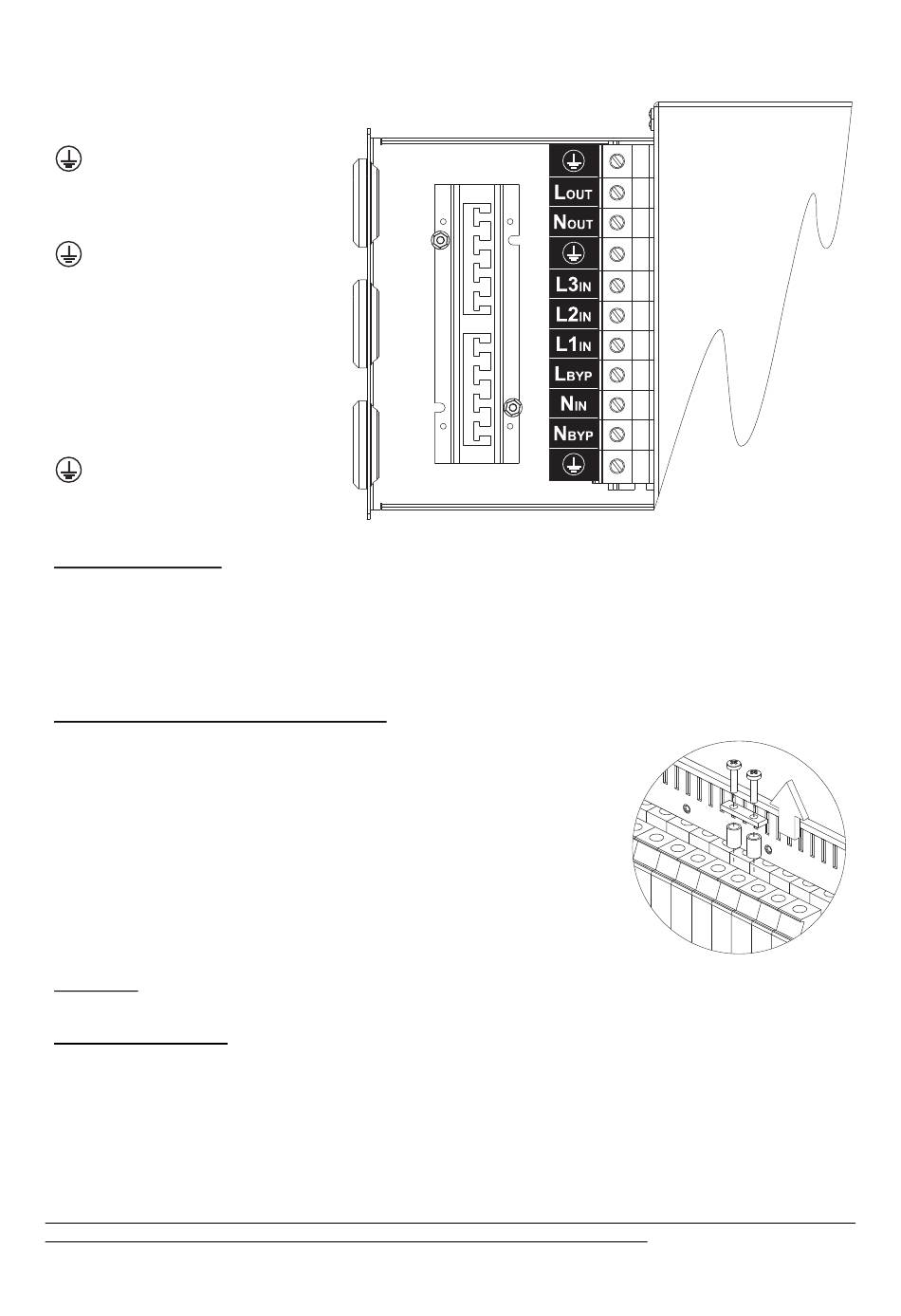

Wie unten abgebildet anschließen:
PE
L
Phase Ausgang
OUT
N
Neutralleiter Ausgang
OUT
PE
L3
Phase 3 Eingang
IN
L2
Phase 2 Eingang
IN
L1
Phase 1 Eingang
IN
L1
Phase Bypass
BYP
N
Neutralleiter Netzeingang
IN
N
Neutralleiter Bypass
BYP
PE
Einphasiger Anschluss
Anschlüsse in folgender Reihenfolge ausführen:
- Die Schutzleiter von Ein- und Ausgangsleitung anklemmen
- L + N der Eingangsleiung anklemmen.
L + N der Ausgangsleitung anklemmen
-
Einphasiger Anschluss mit separatem Bypass
Anschlüsse in folgender Reihenfolge ausführen:
- Die Brücke zwischen L
- Die Schutzleiter von Ein- und Ausgangsleitung anklemmen
- L + N der Eingangsleiung anklemmen
- L + N der Bypassleiung anklemmen
- L + N der Ausgangsleitung anklemmen
WARNUNG! Sicherstellen, dass die Brücke zwischen L
Kurzschluss hervorufen. NICHT die Brücke zwischen N
Dreiphasiger Anschluss
Anschlüsse in folgender Reihenfolge ausführen::
- Die Schutzleiter von Ein- und Ausgangsleitung anklemmen
-
- L1+L2+L3 + N der Eingangsleiung anklemmen
- L + N der Ausgangsleitung anklemmen
Warnung: Die Anschlüsse der Neutralleiter von Ein- und Ausgangsleitungen sorgfältig ausführen und kontrollieren, da eine
Verwechslung beim Schließen des Bypassschalters einen Kurzschluss verursachen kann.
Die Kabel an den Haltern zwischen Klemmen und Kabeleinführung befestigen.
B
(LASTLast)
(LAST)
(NETZ)
(NETZ)
(NETZ)
(BYPASS)
(NETZ)
(BYPASS)
und L1
entfernen
BYP
IN
YSDU05...
YPASS
und L1
entfernt wurde. Ein falsche Verbindung kann einen
BYP
IN
und N
entfernen!
IN
Byp
16
