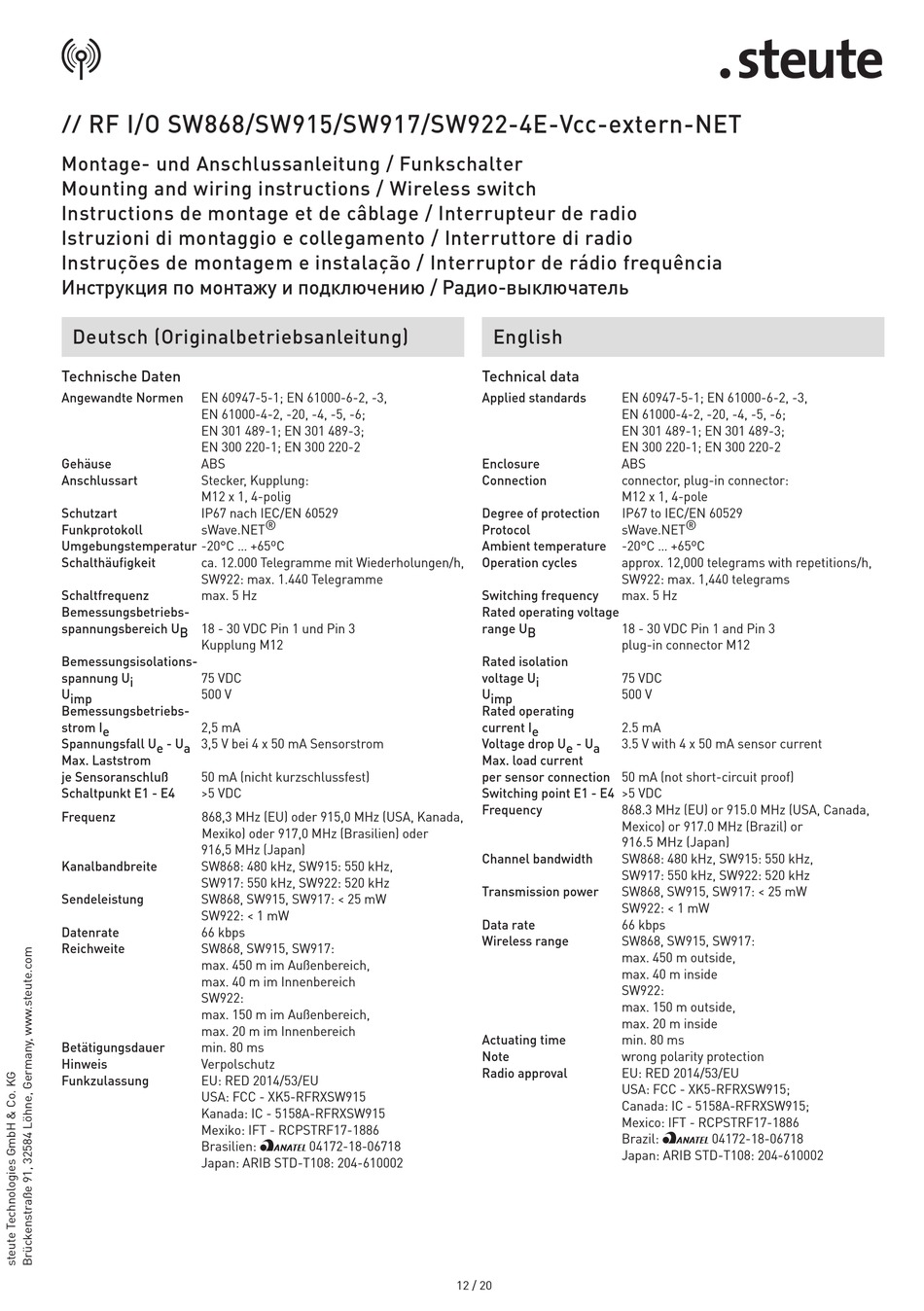

steute RF I/O SW868-4E-Vcc-extern-NET Montage- Und Anschlussanleitung Seite 12

RF I/O SW868/SW915/SW917/SW922-4E-Vcc-extern-NET
//
Montage- und Anschlussanleitung / Funkschalter
Mounting and wiring instructions / Wireless switch
Instructions de montage et de câblage / Interrupteur de radio
Istruzioni di montaggio e collegamento / Interruttore di radio
Instruções de montagem e instalação / Interruptor de rádio frequência
Инструкция по монтажу и подключению / Радио-выключатель
Deutsch (Originalbetriebsanleitung)
Technische Daten
Angewandte Normen EN 60947-5-1; EN 61000-6-2, -3,
EN 61000-4-2, -20, -4, -5, -6;
EN 301 489-1; EN 301 489-3;
EN 300 220-1; EN 300 220-2
Gehäuse ABS
Anschlussart Stecker, Kupplung:
M12 x 1, 4-polig
Schutzart IP67 nach IEC/EN 60529
sWave.NET ®
Funkprotokoll
Umgebungstemperatur -20°C ... +65ºC
Schalthäufigkeit ca. 12.000 Telegramme mit Wiederholungen/h,
SW922: max. 1.440 Telegramme
Schaltfrequenz max. 5 Hz
Bemessungsbetriebs-
spannungsbereich U B 18 - 30 VDC Pin 1 und Pin 3
Kupplung M12
Bemessungsisolations-
spannung U i 75 VDC
U imp 500 V
Bemessungsbetriebs-
strom I e 2,5 mA
Spannungsfall U e - U a 3,5 V bei 4 x 50 mA Sensorstrom
Max. Laststrom
je Sensoranschluß 50 mA (nicht kurzschlussfest)
Schaltpunkt E1 - E4 >5 VDC
Frequenz 868,3 MHz (EU) oder 915,0 MHz (USA, Kanada,
Mexiko) oder 917,0 MHz (Brasilien) oder
916,5 MHz (Japan)
Kanalbandbreite SW868: 480 kHz, SW915: 550 kHz,
SW917: 550 kHz, SW922: 520 kHz
Sendeleistung SW868, SW915, SW917: < 25 mW
SW922: < 1 mW
Datenrate 66 kbps
Reichweite SW868, SW915, SW917:
max. 450 m im Außenbereich,
max. 40 m im Innenbereich
SW922:
max. 150 m im Außenbereich,
max. 20 m im Innenbereich
Betätigungsdauer min. 80 ms
Hinweis Verpolschutz
Funkzulassung EU: RED 2014/53/EU
USA: FCC - XK5-RFRXSW915
Kanada: IC - 5158A-RFRXSW915
Mexiko: IFT - RCPSTRF17-1886
Brasilien:
Japan: ARIB STD-T108: 204-610002
04172-18-06718
ö
English
Technical data
Applied standards EN 60947-5-1; EN 61000-6-2, -3,
EN 61000-4-2, -20, -4, -5, -6;
EN 301 489-1; EN 301 489-3;
EN 300 220-1; EN 300 220-2
Enclosure ABS
Connection connector, plug-in connector:
M12 x 1, 4-pole
Degree of protection IP67 to IEC/EN 60529
sWave.NET ®
Protocol
Ambient temperature -20°C ... +65ºC
Operation cycles approx. 12,000 telegrams with repetitions/h,
SW922: max. 1,440 telegrams
Switching frequency max. 5 Hz
Rated operating voltage
range U B 18 - 30 VDC Pin 1 and Pin 3
plug-in connector M12
Rated isolation
voltage U i 75 VDC
U imp 500 V
Rated operating
current I e 2.5 mA
Voltage drop U e - U a 3.5 V with 4 x 50 mA sensor current
Max. load current
per sensor connection 50 mA (not short-circuit proof)
Switching point E1 - E4 >5 VDC
Frequency 868.3 MHz (EU) or 915.0 MHz (USA, Canada,
Mexico) or 917.0 MHz (Brazil) or
916.5 MHz (Japan)
Channel bandwidth SW868: 480 kHz, SW915: 550 kHz,
SW917: 550 kHz, SW922: 520 kHz
Transmission power SW868, SW915, SW917: < 25 mW
SW922: < 1 mW
Data rate 66 kbps
Wireless range SW868, SW915, SW917:
max. 450 m outside,
max. 40 m inside
SW922:
max. 150 m outside,
max. 20 m inside
Actuating time min. 80 ms
Note wrong polarity protection
Radio approval EU: RED 2014/53/EU
USA: FCC - XK5-RFRXSW915;
Canada: IC - 5158A-RFRXSW915;
Mexico: IFT - RCPSTRF17-1886
Brazil:
Japan: ARIB STD-T108: 204-610002
12 / 20
04172-18-06718
