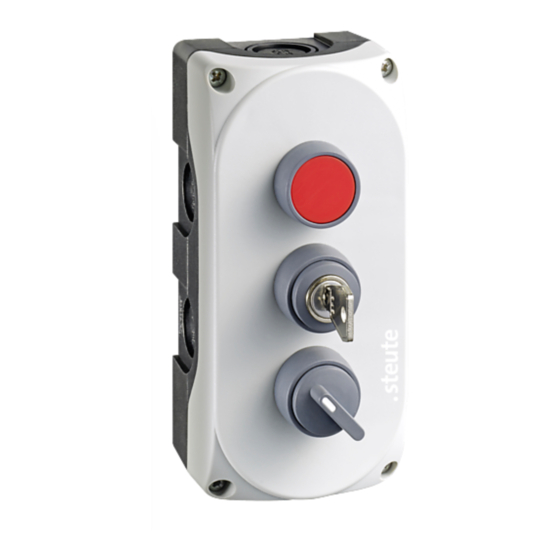

steute RF BF 74 SW868-NET Montage- Und Anschlussanleitung

RF BF 74 SW868/SW915/SW917/SW922-NET
//
Montage- und Anschlussanleitung / Funkschalter
Mounting and wiring instructions / Wireless switch
Instructions de montage et de câblage / Interrupteur sans fil
Istruzioni di montaggio e collegamento / Interruttore wireless
Instruções de montagem e instalação / Interruptor de rádio frequência
Инструкция по монтажу и подключению / Радио-выключатель
Deutsch (Originalbetriebsanleitung)
Nutzung der Montage- und Anschlussanleitung
Sämtliche in dieser Montageanleitung beschriebenen Handhabungen
dürfen nur durch ausgebildetes und vom Anlagenbetreiber autorisier-
tes Fachpersonal durchgeführt werden.
1. Montage- und Anschlussanleitung lesen und verstehen.
2. Geltende Vorschriften über Arbeitssicherheit und Unfallverhütung
einhalten.
3. Gerät installieren und in Betrieb nehmen.
Auswahl und Einbau der Geräte sowie ihre steuerungstechnische Ein-
bindung sind an eine qualifizierte Kenntnis der einschlägigen Gesetze
und normativen Anforderungen durch den
Maschinenhersteller geknüpft.
Im Zweifelsfall ist die deutsche Sprachversion dieser
Anleitung maßgeblich.
Lieferumfang
1 Gerät, 1 Batterie*, Montage- und Anschlussanleitung, Kartonage.
* Batterie nicht in allen Varianten enthalten. Weitere Informationen
siehe Abschnitt »Batterie«.
Bestimmungsgemäßer Gebrauch
Der einkanalige Funkschalter dient dem Schalten elektrischer Ver-
braucher mittels Funkübertragung.
Die steute Funk-Befehlsgeräte ermöglichen die Umsetzung der
Funkübertragung eines Tastersignales auf Basis der steute
sWave ® -Funktechnik.
Befestigung und Anschluss
Das Gerät auf einer ebenen Fläche befestigen. Das Gerät einlernen
wie beschrieben in der Montage- und Anschlussanleitung
des Empfängers.
Reichweitenplanung
Das Funksignal wird auf dem Weg vom Sender zum Empfänger ge-
dämpft. Zusätzlich wird das Funksignal durch Hindernisse gedämpft/
beeinflusst. Der Grad der Dämpfung hängt vom Material des Hinder-
nisses ab. Die folgenden Tabellen dienen als Anhaltspunkt.
Durchdringung von Funksignalen:
Material
Holz, Gips, Glas unbeschichtet
Backstein, Pressspanplatten
Armierter Beton
Metall, Aluminiumkaschierung, Wasser
Typische Reichweiten:
Einsatzort
im Freifeld (SW868/915/917)
im Freifeld (SW922)
Innenbereich (SW868/915/917)
Innenbereich (SW922)
Feldstärkemessgerät für Reichweitentest:
Sender
SW868
SW915
SW917/SW922
Funkbetrieb
Die Übertragung eines Schaltbefehles vom Sender zum Empfänger
dauert ca. 80 bis 100 ms, basierend auf der sWave®-Datenübertra-
gung. Das Schaltsignal eines Senders darf nicht in einem kürzeren
Abstand erzeugt werden, da sonst dieses Signal unterdrückt wird. Der
Empfänger muss das sWave.NET® Protokoll der steute-Module unter-
stützen. Die Verzögerung der Verarbeitung eines Schaltbefehles vom
Sender zum Empfänger ist auf 1 s voreingestellt, um zu schnelle Betä-
tigung zu verhindern (sofern Funkschnittstelle frei und keine Wieder-
holungstelegramme). Die voreingestellte Verzögerungszeit kann von
1 s auf min. 125 ms bis max. 31,9 s eingestellt werden (siehe RF RxT
SW868/915/917/922-NET, »Schnittstellenbeschreibung/Funkempfän-
ger«, Abschnitt »StateMessage-Response«, Unterpunkt »RECORD.
CYCLETIME; verfügbar unter www.steute.de).
Zuordnung der Einsatzorte und Funkfrequenzen:
Gerätetyp
SW868
SW915
SW917
SW922
Batterie
Die Batteriespannung wird in der Schnittstellenbeschreibung
Durchlässigkeit
unter dem Punkt »RECORD.BATT« in mV angezeigt (siehe
90...100 %
RF RxT SW868/915/917/922-NET, »Schnittstellenbeschreibung/
65...95 %
Funkempfänger«, Abschnitt »DataMessage«, verfügbar unter
www.steute.de).
10...90 %
Wenn die Batteriespannung laut Funkprotokoll unter ca. <3200 mV
0...10 %
sinkt (bei 20 °C, Last ca. 20 mA), ist von einer leeren Batterie auszuge-
hen. Achtung: Die Messung der Leerlaufspannung liefert keine ver-
lässliche Aussage! Für eine sichere Funktion muss dann die Batterie
ausgetauscht werden.
1 / 20
Gerät
swView 868 MHz
swView 915 MHz
auf Anfrage
Funkfrequenz Einsatzort
868,3 MHz EU
915,0 MHz USA
Kanada
Mexiko
917,0 MHz Brasilien
916,5 MHz Japan
Reichweite (ca.)
450 m
150 m
40 m
20 m
Material-Nr.
1190393
1221794
entsprechend
2014/53/EU (RED)
FCC
IC
IFT
ANATEL
ARIB STD-T108
