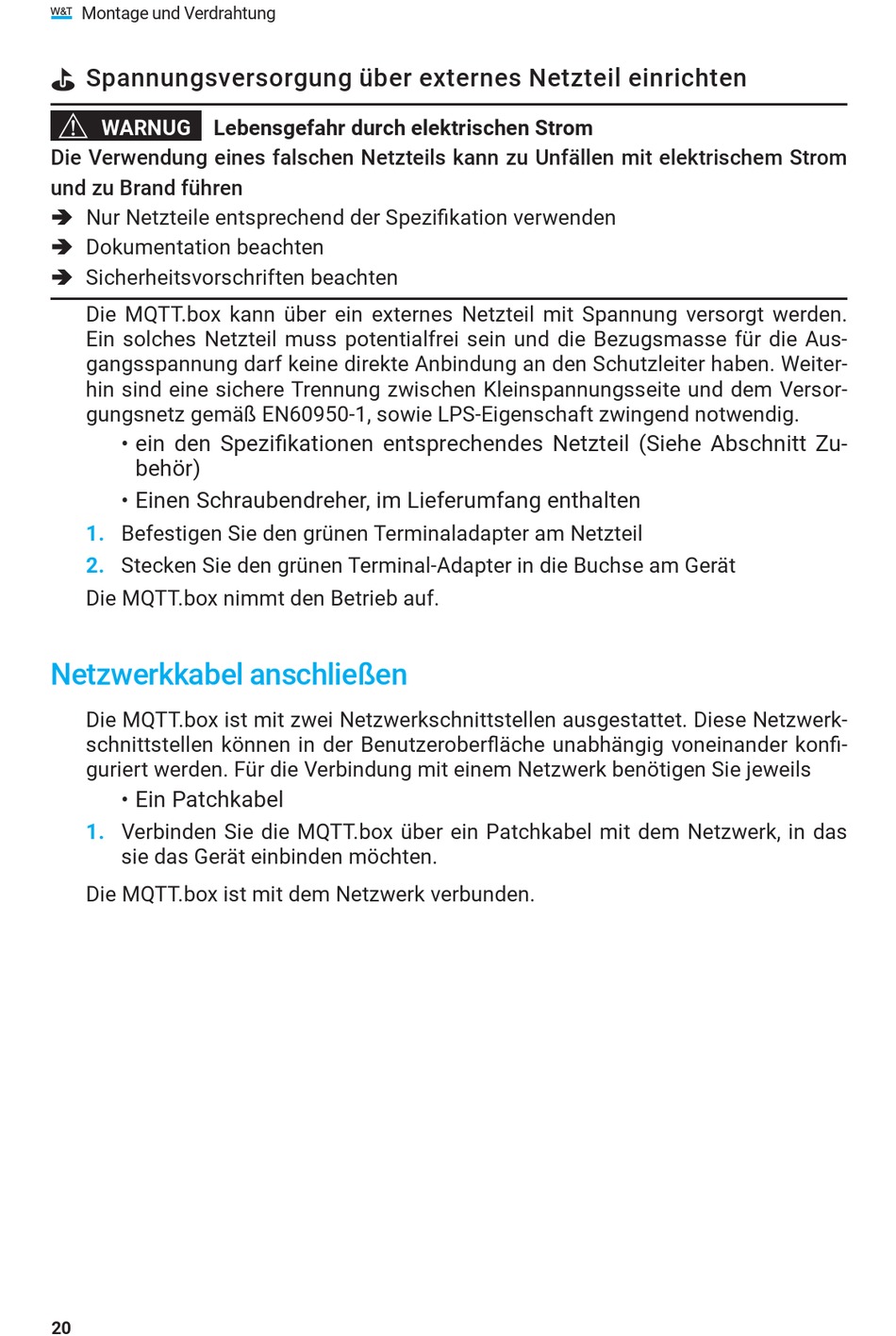

Montage und Verdrahtung
⛳ Spannungsversorgung über externes Netzteil einrichten
⚠
WARNUG
0Lebensgefahr durch elektrischen Strom
Die Verwendung eines falschen Netzteils kann zu Unfällen mit elektrischem Strom
und zu Brand führen
�� Nur Netzteile entsprechend der Spezifikation verwenden
�� Dokumentation beachten
�� Sicherheitsvorschriften beachten
Die MQTT.box kann über ein externes Netzteil mit Spannung versorgt werden.
Ein solches Netzteil muss potentialfrei sein und die Bezugsmasse für die Aus-
gangsspannung darf keine direkte Anbindung an den Schutzleiter haben. Weiter-
hin sind eine sichere Trennung zwischen Kleinspannungsseite und dem Versor-
gungsnetz gemäß EN60950-1, sowie LPS-Eigenschaft zwingend notwendig.
• ein den Spezifikationen entsprechendes Netzteil (Siehe Abschnitt Zu-
behör)
• Einen Schraubendreher, im Lieferumfang enthalten
1.
Befestigen Sie den grünen Terminaladapter am Netzteil
2.
Stecken Sie den grünen Terminal-Adapter in die Buchse am Gerät
Die MQTT.box nimmt den Betrieb auf.
Netzwerkkabel anschließen
Die MQTT.box ist mit zwei Netzwerkschnittstellen ausgestattet. Diese Netzwerk-
schnittstellen können in der Benutzeroberfläche unabhängig voneinander konfi-
guriert werden. Für die Verbindung mit einem Netzwerk benötigen Sie jeweils
• Ein Patchkabel
1.
Verbinden Sie die MQTT.box über ein Patchkabel mit dem Netzwerk, in das
sie das Gerät einbinden möchten.
Die MQTT.box ist mit dem Netzwerk verbunden.
