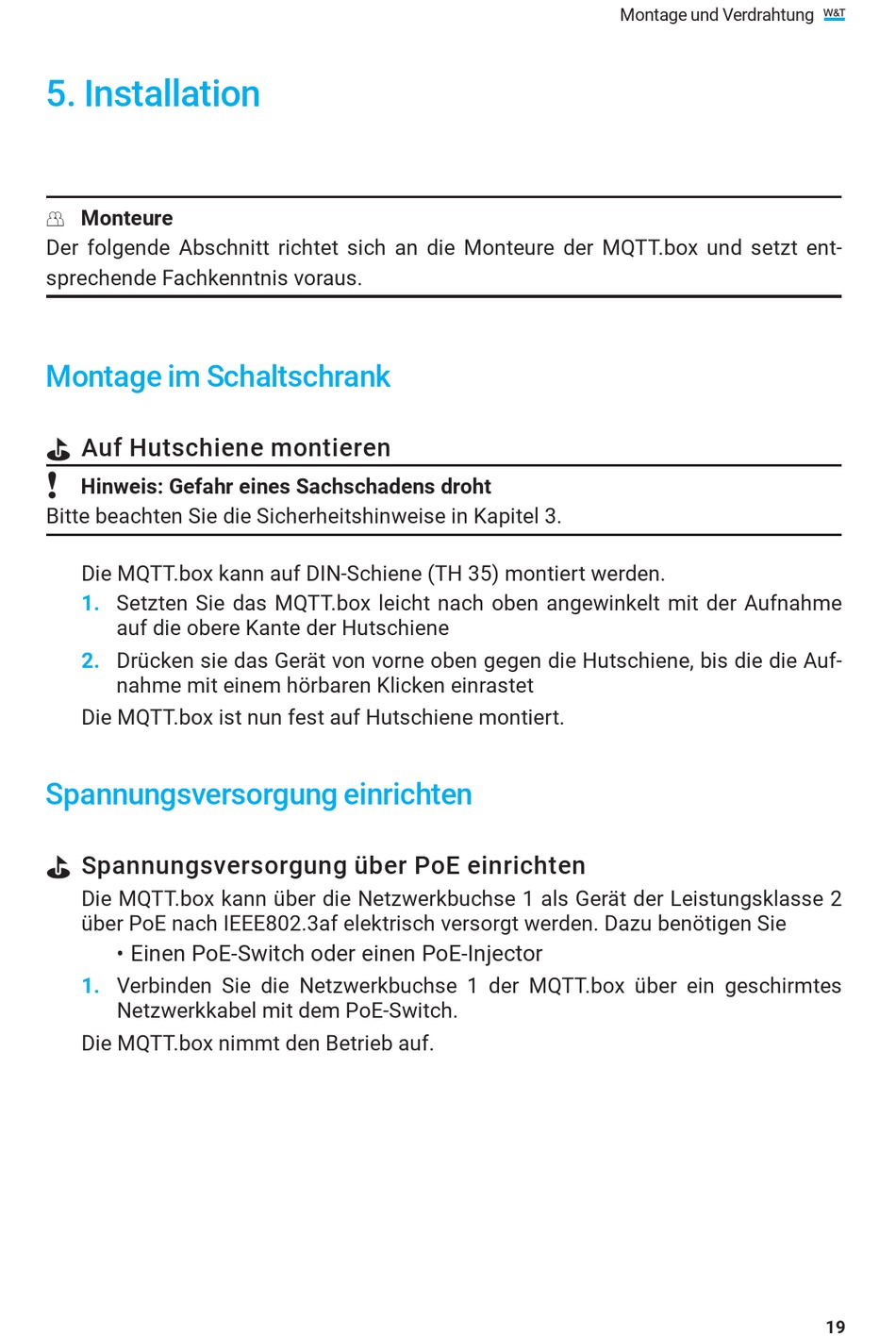

5. Installation
�� Monteure
Der folgende Abschnitt richtet sich an die Monteure der MQTT.box und setzt ent-
sprechende Fachkenntnis voraus.
Montage im Schaltschrank
⛳ Auf Hutschiene montieren
❗
Hinweis: Gefahr eines Sachschadens droht
Bitte beachten Sie die Sicherheitshinweise in Kapitel 3.
Die MQTT.box kann auf DIN-Schiene (TH 35) montiert werden.
1.
Setzten Sie das MQTT.box leicht nach oben angewinkelt mit der Aufnahme
auf die obere Kante der Hutschiene
2.
Drücken sie das Gerät von vorne oben gegen die Hutschiene, bis die die Auf-
nahme mit einem hörbaren Klicken einrastet
Die MQTT.box ist nun fest auf Hutschiene montiert.
Spannungsversorgung einrichten
⛳ Spannungsversorgung über PoE einrichten
Die MQTT.box kann über die Netzwerkbuchse 1 als Gerät der Leistungsklasse 2
über PoE nach IEEE802.3af elektrisch versorgt werden. Dazu benötigen Sie
• Einen PoE-Switch oder einen PoE-Injector
1.
Verbinden Sie die Netzwerkbuchse 1 der MQTT.box über ein geschirmtes
Netzwerkkabel mit dem PoE-Switch.
Die MQTT.box nimmt den Betrieb auf.
Montage und Verdrahtung
