RAVAK CAMPANULA Montageanleitung Seite 5

HU

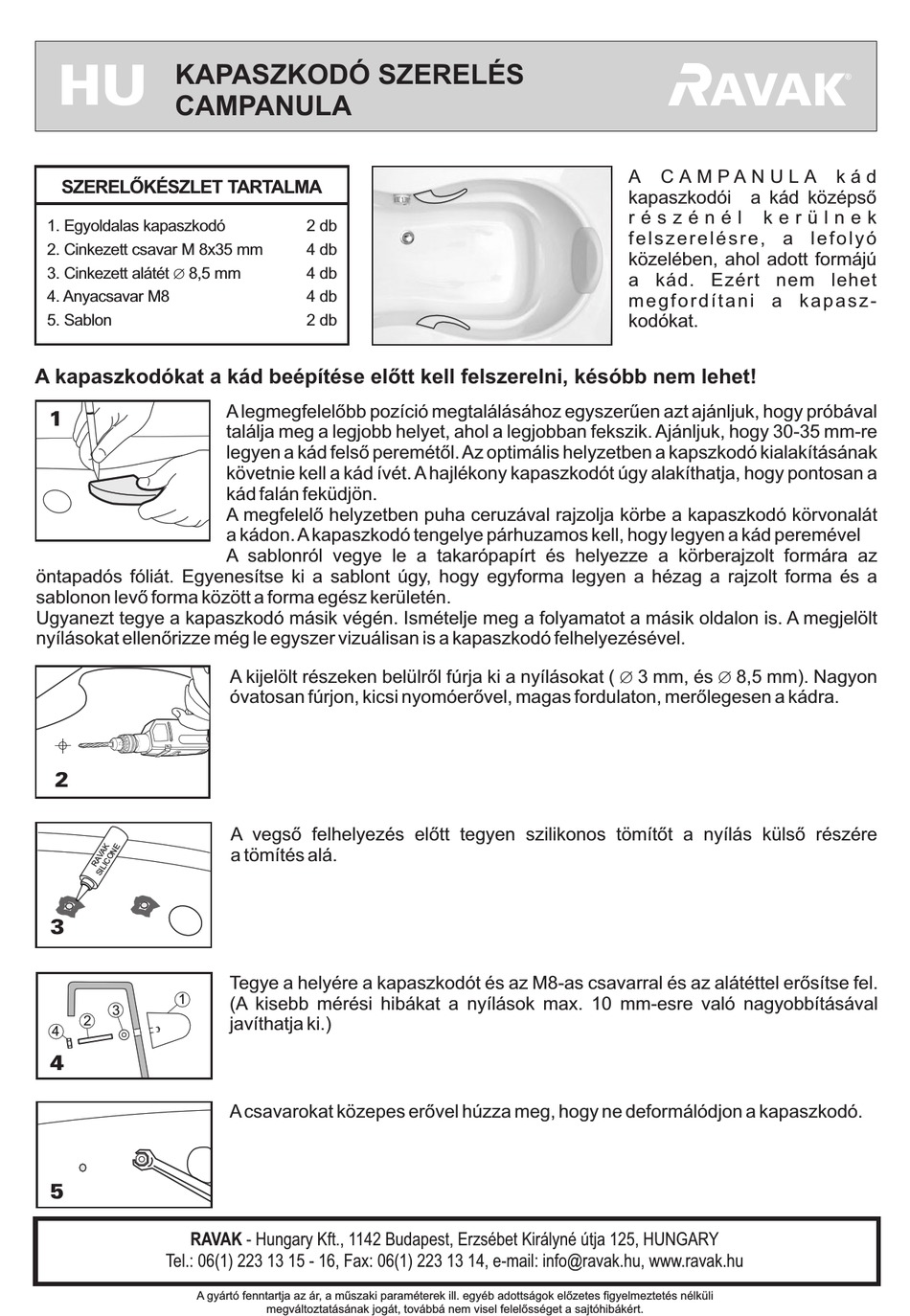

KAPASZKODÓ SZERELÉS
CAMPANULA
SZERELÕKÉSZLET TARTALMA
1. Egyoldalas kapaszkodó
2. Cinkezett csavar M 8x35 mm
Æ
3. Cinkezett alátét 8,5 mm
4. Anyacsavar M8
5. Sablon
A kapaszkodókat a kád beépítése elõtt kell felszerelni, késóbb nem lehet!
1
öntapadós fóliát. Egyenesítse ki a sablont úgy, hogy egyforma legyen a hézag a rajzolt forma és a
sablonon levõ forma között a forma egész kerületén.
Ugyanezt tegye a kapaszkodó másik végén. Ismételje meg a folyamatot a másik oldalon is. A megjelölt
nyílásokat ellenõrizze még le egyszer vizuálisan is a kapaszkodó felhelyezésével.
2
3
1
3
2
4
4
5
RAVAK - Hungary Kft., 1142 Budapest, Erzsébet Királyné útja 125, HUNGARY
Tel.: 06(1) 223 13 15 - 16, Fax: 06(1) 223 13 14, e-mail: info@ravak.hu, www.ravak.hu
A gyártó fenntartja az ár, a mûszaki paraméterek ill. egyéb adottságok elõzetes figyelmeztetés nélküli
2 db
4 db
4 db
4 db
2 db
A legmegfelelõbb pozíció megtalálásához egyszerûen azt ajánljuk, hogy próbával
találja meg a legjobb helyet, ahol a legjobban fekszik. Ajánljuk, hogy 30-35 mm-re
legyen a kád felsõ peremétõl. Az optimális helyzetben a kapszkodó kialakításának
követnie kell a kád ívét. A hajlékony kapaszkodót úgy alakíthatja, hogy pontosan a
kád falán feküdjön.
A megfelelõ helyzetben puha ceruzával rajzolja körbe a kapaszkodó körvonalát
a kádon. A kapaszkodó tengelye párhuzamos kell, hogy legyen a kád peremével
A sablonról vegye le a takarópapírt és helyezze a körberajzolt formára az
A kijelölt részeken belülrõl fúrja ki a nyílásokat (
óvatosan fúrjon, kicsi nyomóerõvel, magas fordulaton, merõlegesen a kádra.
A vegsõ felhelyezés elõtt tegyen szilikonos tömítõt a nyílás külsõ részére
a tömítés alá.
Tegye a helyére a kapaszkodót és az M8-as csavarral és az alátéttel erõsítse fel.
(A kisebb mérési hibákat a nyílások max. 10 mm-esre való nagyobbításával
javíthatja ki.)
A csavarokat közepes erõvel húzza meg, hogy ne deformálódjon a kapaszkodó.
megváltoztatásának jogát, továbbá nem visel felelõsséget a sajtóhibákért.
A C A M P A N U L A
kapaszkodói a kád középsõ
r é s z é n é l k e r ü l n e k
f e l s z e r e l é s r e , a l e f o l y ó
közelében, ahol adott formájú
a kád. Ezért nem lehet
m e g f o r d í t a n i a k a p a s z -
kodókat.
Æ Æ
3 mm, és 8,5 mm). Nagyon
k á d
