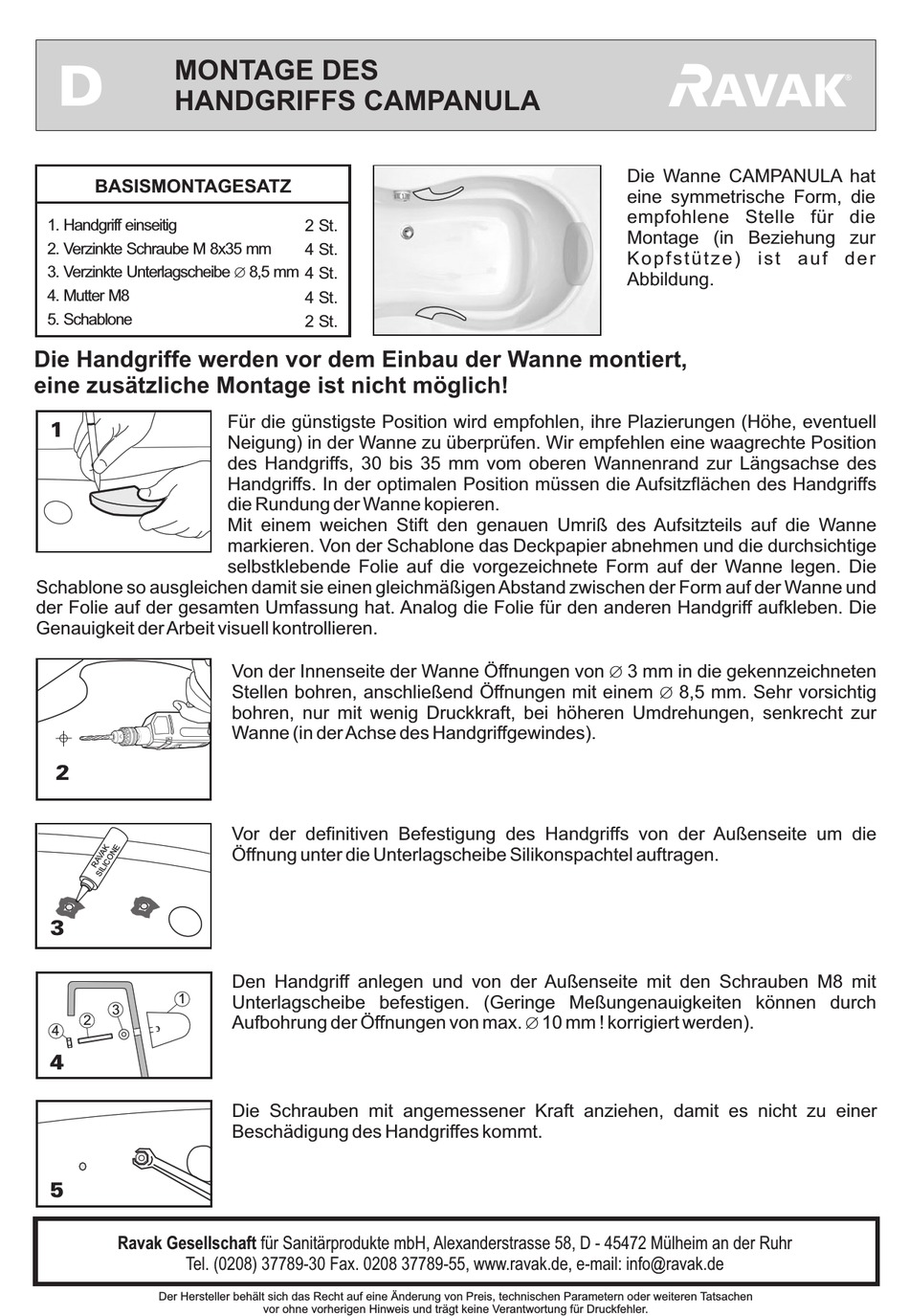

MONTAGE DES
HANDGRIFFS CAMPANULA
BASISMONTAGESATZ
1. Handgriff einseitig
2. Verzinkte Schraube M 8x35 mm
3. Verzinkte Unterlagscheibe
4. Mutter M8
5. Schablone
Die Handgriffe werden vor dem Einbau der Wanne montiert,
eine zusätzliche Montage ist nicht möglich!
1
Schablone so ausgleichen damit sie einen gleichmäßigen Abstand zwischen der Form auf der Wanne und
der Folie auf der gesamten Umfassung hat. Analog die Folie für den anderen Handgriff aufkleben. Die
Genauigkeit der Arbeit visuell kontrollieren.
2
3
1
3
2
4
4
5
Ravak Gesellschaft für Sanitärprodukte mbH, Alexanderstrasse 58, D - 45472 Mülheim an der Ruhr
Tel. (0208) 37789-30 Fax. 0208 37789-55, www.ravak.de, e-mail: info@ravak.de
Der Hersteller behält sich das Recht auf eine Änderung von Preis, technischen Parametern oder weiteren Tatsachen
2 St.
4 St.
Æ
8,5 mm
4 St.
4 St.
2 St.
Für die günstigste Position wird empfohlen, ihre Plazierungen (Höhe, eventuell
Neigung) in der Wanne zu überprüfen. Wir empfehlen eine waagrechte Position
des Handgriffs, 30 bis 35 mm vom oberen Wannenrand zur Längsachse des
Handgriffs. In der optimalen Position müssen die Aufsitzflächen des Handgriffs
die Rundung der Wanne kopieren.
Mit einem weichen Stift den genauen Umriß des Aufsitzteils auf die Wanne
markieren. Von der Schablone das Deckpapier abnehmen und die durchsichtige
selbstklebende Folie auf die vorgezeichnete Form auf der Wanne legen. Die
Von der Innenseite der Wanne Öffnungen von
Stellen bohren, anschließend Öffnungen mit einem
bohren, nur mit wenig Druckkraft, bei höheren Umdrehungen, senkrecht zur
Wanne (in der Achse des Handgriffgewindes).
Vor der definitiven Befestigung des Handgriffs von der Außenseite um die
Öffnung unter die Unterlagscheibe Silikonspachtel auftragen.
Den Handgriff anlegen und von der Außenseite mit den Schrauben M8 mit
Unterlagscheibe befestigen. (Geringe Meßungenauigkeiten können durch
Aufbohrung der Öffnungen von max.
Die Schrauben mit angemessener Kraft anziehen, damit es nicht zu einer
Beschädigung des Handgriffes kommt.
vor ohne vorherigen Hinweis und trägt keine Verantwortung für Druckfehler.
Die Wanne CAMPANULA hat
eine symmetrische Form, die
empfohlene Stelle für die
Montage (in Beziehung zur
K o p f s t ü t z e ) i s t a u f d e r
Abbildung.
Æ
3 mm in die gekennzeichneten
Æ
8,5 mm. Sehr vorsichtig
Æ
10 mm ! korrigiert werden).
