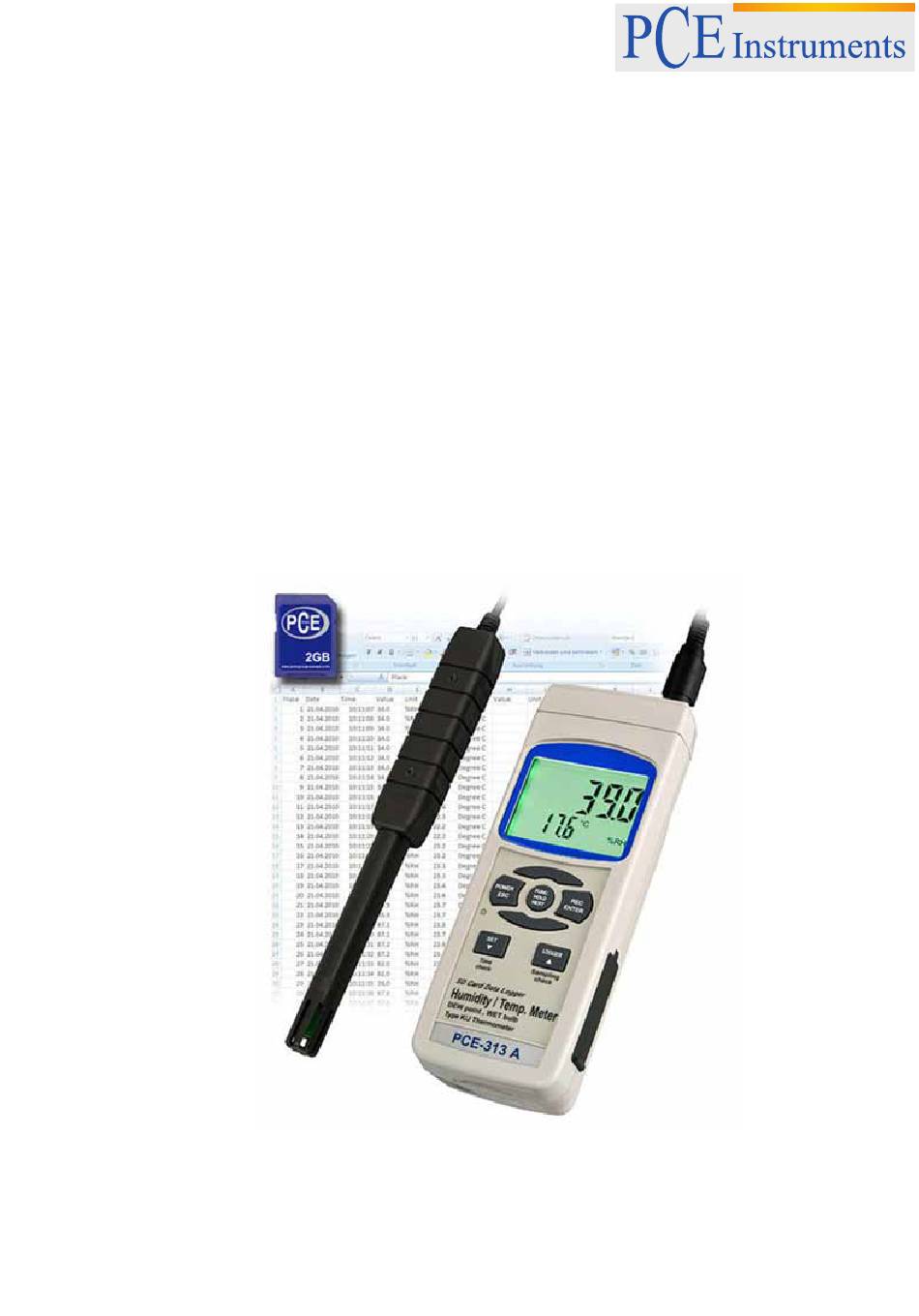

- Seite 1 PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 02903 976 99 0 Fax: 02903 976 99 29 info@pce-instruments.com www.pce-instruments.com/deutsch Bedienungsanleitung Temperaturmesser P CE-313S Version 1.2 10.10.2011...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG Inhaltsverzeichnis Ausstattung ....................... 3 Spezifikationen ......................3 Beschreibung ......................4 Messung ........................5 Auswahl der Funktion .......................... 5 Data-Hold-Funktion ..........................6 Max- / Min-Funktion ..........................6 Hintergrundbeleuchtung........................6 Datenspeicher ......................6 Vorbereitung ............................6 Automatische Datenlogger-Funktion..................... 6 Manuelle Datenlogger-Funktion ......................7 Zeit-Informationen .......................... -
Seite 3: Ausstattung
BETRIEBSANLEITUNG Ausstattung Bei dem PCE-313A handelt es sich um ein Thermo-Hygrometer mit Datenspeicher. Die Speicherung der Daten erfolgt dabei auf eine handelsübliche SD-Speicherkarte. Dieses Messgerät verfügt einen langzeitstabilen Temperatur- und Feuchtesensor der über Jahre hinweg gute Messergebnisse liefert. Bitte lesen Sie diese Anleitung sorgfältig und halten Sie das Gerät stets trocken und sauber. -
Seite 4: Beschreibung
BETRIEBSANLEITUNG Beschreibung Display Power-Taste (ESC, Hintergrundbeleuchtung) Hold-Taste (Funktion-Taste, Weiter-Taste) REC-Taste (Enter-Taste) SET-Taste ( -Taste, Zeit überprüfen) Logger-Taste ( -Taste, Aufzeichnungsintervall überprüfen) Sensor-Eingangsbuchse (Feuchte- und Temperatursensor) K-/J-Typ Eingang SD-Kartenfach 3-10 RS-232 Ausgang 3-11 Reset-Taste 3-12 9 V Eingang (für Steckernetzteil) 3-13 Batteriefachdeckel 3-14 Schrauben vom Batteriefachdeckel... -
Seite 5: Messung
BETRIEBSANLEITUNG Messung Auswahl der Funktion Schalten Sie das Gerät über die Power-Taste (3-2) ein. Wenn Sie die Power-Taste für länger als 2 Sekunden gedrückt halten schalten Sie das Gerät aus. Das Gerät verfügt über 4 Funktionen a) Feuchte und Temperatur b) Taupunkt c) Feuchtekugel d) Temperatur über Thermoelement-Eingang (K- oder J-Typ) -
Seite 6: Data-Hold-Funktion
BETRIEBSANLEITUNG Data-Hold-Funktion Durch Druck auf die Hold-Taste (3-3) können Sie die Messwerte während der Messung im Display festhalten. Zusätzlich wird „HOLD“ im Display angezeigt. Ein erneuter Druck auf die Hold-Taste (3-3) verlässt die Data- Hold-Funktion. Max- / Min-Funktion Diese Funktion speichert den Maximalwert und den Minimalwert einer Messreihe. Indem Sie die REC- Taste (3-4) drücken starten Sie die Funktion, „REC.“... -
Seite 7: Manuelle Datenlogger-Funktion
BETRIEBSANLEITUNG Datenlogger anhalten Während der Datenlogger Daten aufzeichnet können Sie den Logger über die Logger-Taste (3-6) anhalten. Das „REC“ Symbol hört in diesem Fall auf zu blinken. Hinweis: Ein erneuter Druck auf die Logger-Taste (3-6) startet die Aufzeichnung erneut. Datenlogger beenden Während der Datenlogger Daten aufzeichnet können Sie die Loggerfunktion über die REC-Taste (3-4) beenden. -
Seite 8: Übertragung Der Daten Auf Einen Pc
BETRIEBSANLEITUNG Somit ergibt sich folgende Struktur: HTA01\ HTA01001.xls HTA01002.xls … … HTA01099.xls HTA02\ HTA02001.xls HTA02002.xls … … HTA02099.xls HTAXX\ … Hinweis: Wobei XX maximal 10 ist. Übertragung der Daten auf einen PC Nachdem Sie Daten über das Messgerät auf der SD-Karte gespeichert haben entnehmen Sie bitte die Speicherkarte aus Ihrem Fach (3-9). -
Seite 9: Weiterführende Einstellungen
BETRIEBSANLEITUNG Weiterführende Einstellungen Während beim Gerät die Datenloggerfunktion NICHT aktiviert ist, drücken Sie bitte die SET-Taste (3-5) für FUNC.- länger als 2 Sekunden. Dadurch gelangen Sie in das Einstellmenü. Mit jedem weiteren Druck auf die -Taste können Sie durch das Menü „fahren“: HOLD-NEXT dAtE…... -
Seite 10: Wahl Des Thermoelementes (K- Oder J-Typ)
BETRIEBSANLEITUNG Wahl des Thermoelementes (K- oder J-Typ) Wenn das Display „tYPE“ anzeigt können Sie mit der -Taste (3-6) „K“ oder „J“ -Taste (3-5) und der wählen. Wobei „K“ für K-Typ Thermoelement und „J“ für J-Typ Thermoelement steht. Bestätigen und speichern können Sie wieder mit der Enter-Taste (3-4). Wahl der Einheit (°C oder °F) Wenn das Display „t-CF“... -
Seite 11: Rs-232 Schnittstelle
BETRIEBSANLEITUNG 11 RS-232 Schnittstelle Das Gerät verfügt über einen RS-232 Schnittstelle über einen 3,5 mm Klinkensteckerbuchse (3-10). Bei dem Datenausgang handelt es sich um einen 16 Bit Datenstring, dieser kann je nach Benutzerwünschen ausgelesen und verarbeitet werden. Folgend sehen Sie den Schaltplan der Schnittstelle: Bei den Daten handelt es sich um ein 16 stelligen Datenstrom. -
Seite 12: Entsorgung
BETRIEBSANLEITUNG 13 Entsorgung HINWEIS nach der Batterieverordnung (BattV) Batterien dürfen nicht in den Hausmüll gegeben werden: Der Endverbraucher ist zur Rückgabe gesetzlich verpflichtet. Gebrauchte Batterien können unter anderem bei eingerichteten Rücknahmestellen oder bei der PCE Deutschland GmbH zurückgegeben werden. Annahmestelle nach BattV: PCE Deutschland GmbH Im Langel 4 59872 Meschede...
