RCMFX-2R
ACHTUNG

MONTAGE UND BETRIEBSANLEITUNG IN SCHRITTEN

ACHTUNG

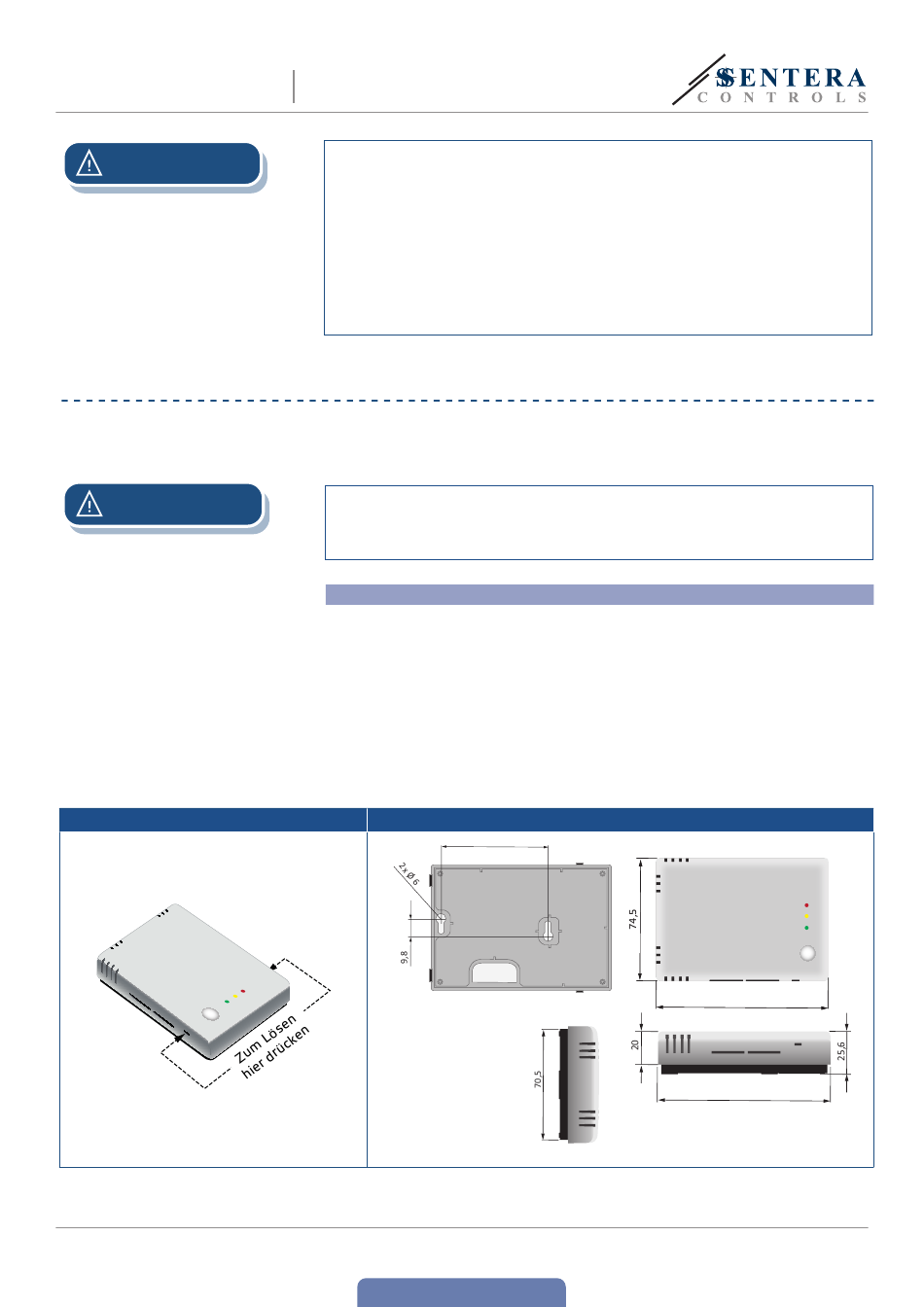

Fig. 1 Lösen der Schnappverbindungen
MIW-RCMFX-2R-DE-000 - 11 / 05 / 20
INTELLIGENTER MULTIFUNKTIONALER
RAUMSENSOR
Die -F-Version des Produkts ist nicht für den 3-Leiter-Anschluss geeignet. Es
hat eine separate Masse für die Stromversorgung und den Analogausgang. Die
Verbindung beider Massen untereinander kann zu Fehlmessungen führen. Für den
Anschluss von Sensoren vom Typ -F sind mindestens 4 Kabel erforderlich.
Die Version -G ist für den 3-Leiter-Anschluss vorgesehen und verfügt über eine
"gemeinsame Masse". Das bedeutet, dass die Masse des Analogausgangs intern
mit der Masse der Stromversorgung verbunden ist. Aus diesem Grund können
die Typen -G und -F nicht gemeinsam im selben Netzwerk verwendet werden.
Verbinden Sie niemals die gemeinsame Masse von Artikeln vom Typ -G mit anderen
Geräten, die mit einer Gleichspannung betrieben werden. Andernfalls kann es zu
dauerhaften Schäden an den angeschlossenen Geräten kommen.
Lesen Sie vor der Montage des Geräts sorgfältig die "Sicherheits- und
Vorsichtsmaßnahmen". Wählen Sie eine glatte Oberfläche für die Installation
(Wand, Platte usw.).
Installieren Sie den Sensor in einem gut belüfteten Bereich, wo er für den
ordnungsgemäßen Betrieb ausreichend belüftet wird, und schützen Sie ihn vor
direkter Sonneneinstrahlung. Stellen Sie sicher, dass er für die Wartung leicht
zugänglich ist.
Gehen Sie wie folgt vor:
1. Entfernen Sie die Frontseite. Lösen Sie mit Hilfe eines Schraubendrehers
die Schnappverbindungen
Schnappverbindungen).
2. Schieben Sie die Kabel durch die Öffnung auf der Rückseite (Siehe Fig. 2
Einbaumasse).
3. Montieren Sie den Raumsensor auf einer Mindesthöhe von 1,5 m vom Boden.
Verwenden Sie geeignetes Befestigungsmaterial (nicht im Lieferumfang
enthalten). Bei der Planung der Installation ist auf ausreichenden Freiraum für
Wartung und Service zu achten. Montieren Sie den Sensor in einer gut belüfteten
Umgebung. Beachten Sie die richtige Einbaulage und Einbaumaße. Siehe Fig.2
und Fig. 3.
Fig. 2 Einbaumaße
www.sentera.eu
zurück zum Inhaltsverzeichnis
auf beiden Seiten
59,8
(Siehe Fig. 1 Lösen
104,5
104,5
6 - 9
