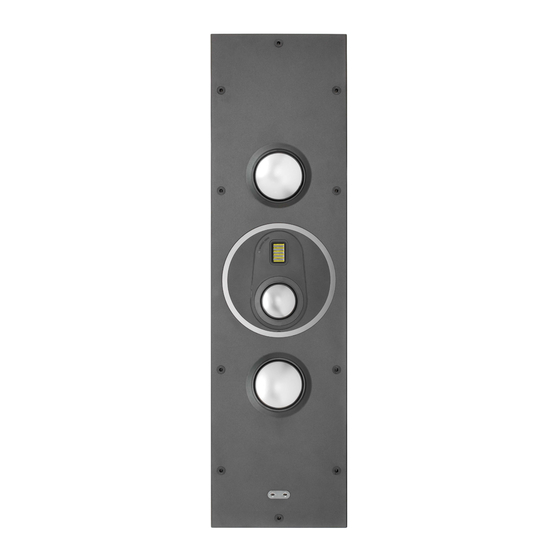

Monitor Audio PL IN-WALL II Bedienungsanleitung
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Monitor Audio PL IN-WALL II
Inhaltszusammenfassung für Monitor Audio PL IN-WALL II
- Seite 1 B e d i e n u n g s a n l e i t u n g...
-
Seite 3: Inhaltsverzeichnis
Inhalt Vorwort des technischen Leiters 2 Zweikanal-Aufstellung 4 Geschichte des Unternehmens 2 AV-Aufstellung 4 Technologien 3 FX-Lautsprecher 5 MPD-(Micro Pleated Diaphragm)-Hochfrequenz- Drehung des Hoch- und Mitteltönergehäuses 6 Wandler 3 Verbindung der Lautsprecherkabel 7 Keramikbeschichtetes Aluminium/Magnesium Frequenzpegeleinstellung 7 (C-CAM®) 3 InbetriebnahmeIhresPlatinum In-Wall II 7 RDT®II 3... -
Seite 4: Vorwort Des Technischen Leiters
Vorwort des technischen Leiters „Wie kann ein Lautsprecher so gebaut werden, dass er natürlicher klingt? Dies ist die Frage, die unser Unternehmen täglich antreibt. Wir lassen uns von der Herausforderung motivieren, das wichtigste Element Ihres Audio-Systems von dem Effekt der Verzerrung zu befreien. Unser Fortschritt kann anhand des Klangs von Platinum II gemessen werden, den genauesten und schönsten Lautsprechern, die jemals von Monitor Audio hergestellt wurden. -
Seite 5: Technologien
Technologien MPD-(Micro Pleated Diaphragm)-Hochfrequenz-Wandler Das AMT-Design wurde zum ersten Mal von Dr. Oskar Heil in den 1970er Jahren erfunden. Allen Designs mangelt es jedoch gewöhnlich an einem Frequenzbereich um 40 kHz. Mithilfe von FEA-Modellierungstechniken waren die Ingenieure von Monitor Audio in der Lage, die Grundursache für diesen Mangel zu finden und eine Lösung zu entwickeln. Dieses Phänomen wurde beseitigt, wodurch der Töner mit einer durchgehenden Ausgangsleistung von bis zu 100 kHz arbeiten kann. -
Seite 6: Anti-Resonanz-Komposit (Arc)
Anti-Resonanz-Komposit (ARC) Ein Duroplast-Gusspolymer, gefüllt mit Mineralien, für sehr reaktionsschwache, optimal gedämpfte Komponenten. Dieses Material eignet sich hervorragend für High-End-Akustikanwendungen, bei denen ein hohes Maß an struktureller Starrheit und Schwingungsdämpfung erforderlich ist. ARC wird für Mitteltöner-Gehäuse und Blendenkomponenten verwendet. ARC ist ein einzigartiges Material, das von den Ingenieuren von Monitor Audio speziell für die neue Platinum-II-Serie entwickelt wurde. -
Seite 7: Fx-Lautsprecher
0° -22° 22° -30° 30° -90° 90° -110° 110° -135° 135° -150° 150° Seitliche Surround-Lautsprecher Hintere Surround-Lautsprecher Ein 7.(1)-Surroundsystem nutzt die seitlichen (Position 1) und hinteren (Position 2) Lautsprecher, um ein volles 360°-Klangbild zu erzeugen. Wenn Sie ein 5.(1)-System einrichten, können Sie Ihre Surround-Lautsprecher auf Position (1) oder (2) aufstellen. -
Seite 8: Drehung Des Hoch- Und Mitteltönergehäuses
Drehung des Hoch- und Mitteltönergehäuses Der Platinum In-Wall II wird in einer vertikalen Links-/Rechts-Konfiguration geliefert, umfasst jedoch eine drehbare Mittel- und Hochtöner-Baugruppe, wenn diese als Center-Kanal genutzt werden. Befolgen Sie die nachstehenden Anweisungen, um die Mittel- und Hochtöner-Baugruppe zu drehen. Entfernen Sie den Metallrand. -
Seite 9: Verbindung Der Lautsprecherkabel
70 Stunden Betrieb noch besser wird. Dies geschieht im Laufe der Zeit: Wie bei einem guten Wein wird die Leistung mit der Zeit immer besser. Informationen zur De-Tox-Disk des Monitor Audio-Systems finden Sie auf unserer Website: www.monitoraudio.com Garantie Sowohl die handwerkliche Arbeit als auch die Leistung dieses Produkts werden von der Garantie gegen Produktionsfehler abgedeckt, vorausgesetzt, das Produkt wurde von einem autorisierten Monitor-Audio-Einzelhändler im Rahmen des... -
Seite 10: Technische Daten
Technische Daten PL IN-WALL II Systemkonfiguration 4 Töner, 2-Wege Frequenzbereich (-6 dB) 52 Hz - 100 kHz Empfindlichkeit (1 W bei 1 M) 90 dB Impedanz 4 Ohm nominell (3,7 Ohm min. bei 2,8 kHz) Maximaler Schalldruckpegel (pro Paar) 117 dBA Leistungsfähigkeit (RMS) 200 W Empfohlene Verstärkeranforderungen 100 - 200 W Bassanpassung Versiegeltes Gehäuse... - Seite 12 Monitor Audio Ltd. 24 Brook Road Rayleigh, Essex SS6 7XJ England Tel.: +44 (0)1268 740580 Fax: +44 (0)1268 740589 E-Mail: info@monitoraudio.co.uk Web: www.monitoraudio.com Geplant und entwickelt im Vereinigten Königreich Hergestellt in China Version 2. 2018...
