8.2.3. Wechsel von Vierdorncrimpeinheit auf Aderendhülsencrimpeinheit
Die Aderendhülsencrimpeinheit passt sich automatisch auf die zu verarbeitende Aderendhülsengröße an. Für
ein optimales Crimpergebnis müssen Hülse und Querschnitt zueinander passen.

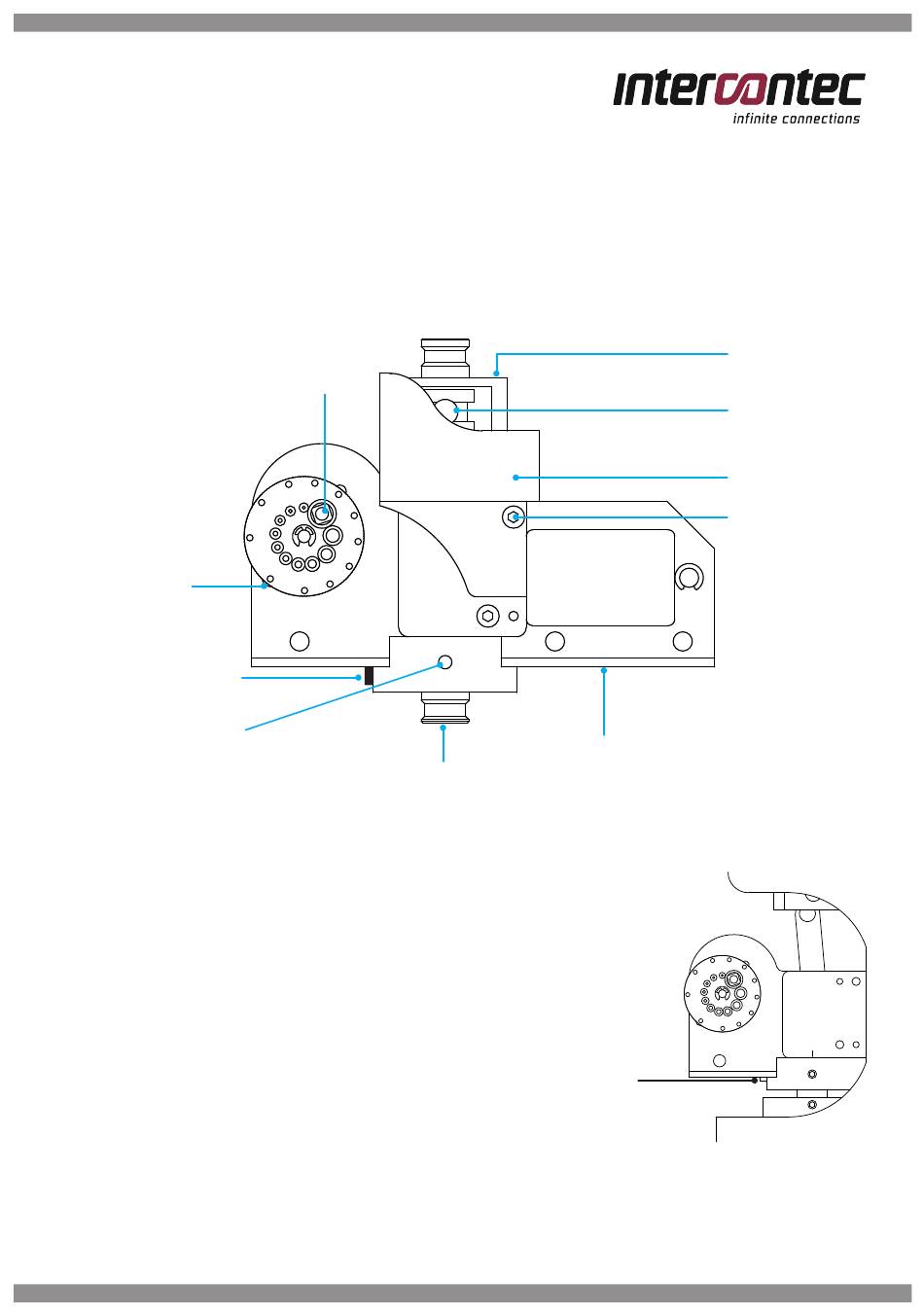

Positionierscheibe
Kugelraste
Anschlagstift
Klemmschraube unterer
Adapter
• Ausbau der Vierdorncrimpeinheit wie im Punkt 8.2.2 beschrieben
• Aderendhülsencrimpeinsatz in den unteren Adapter bis Anschlag
einschieben.
Rev.: 2016-05-30
Führungsleiste
Unterer Adapter
Anschlagstift
Oberer Adapter mit
Ansatzbolzen
Steckbolzen mit
Sicherungsklemme
Schutzkappe
Klemmschraube
für Stößel
Abb. 5
