Intercontec C0.236.00 Bedienungsanleitung

Bedienungsanleitung

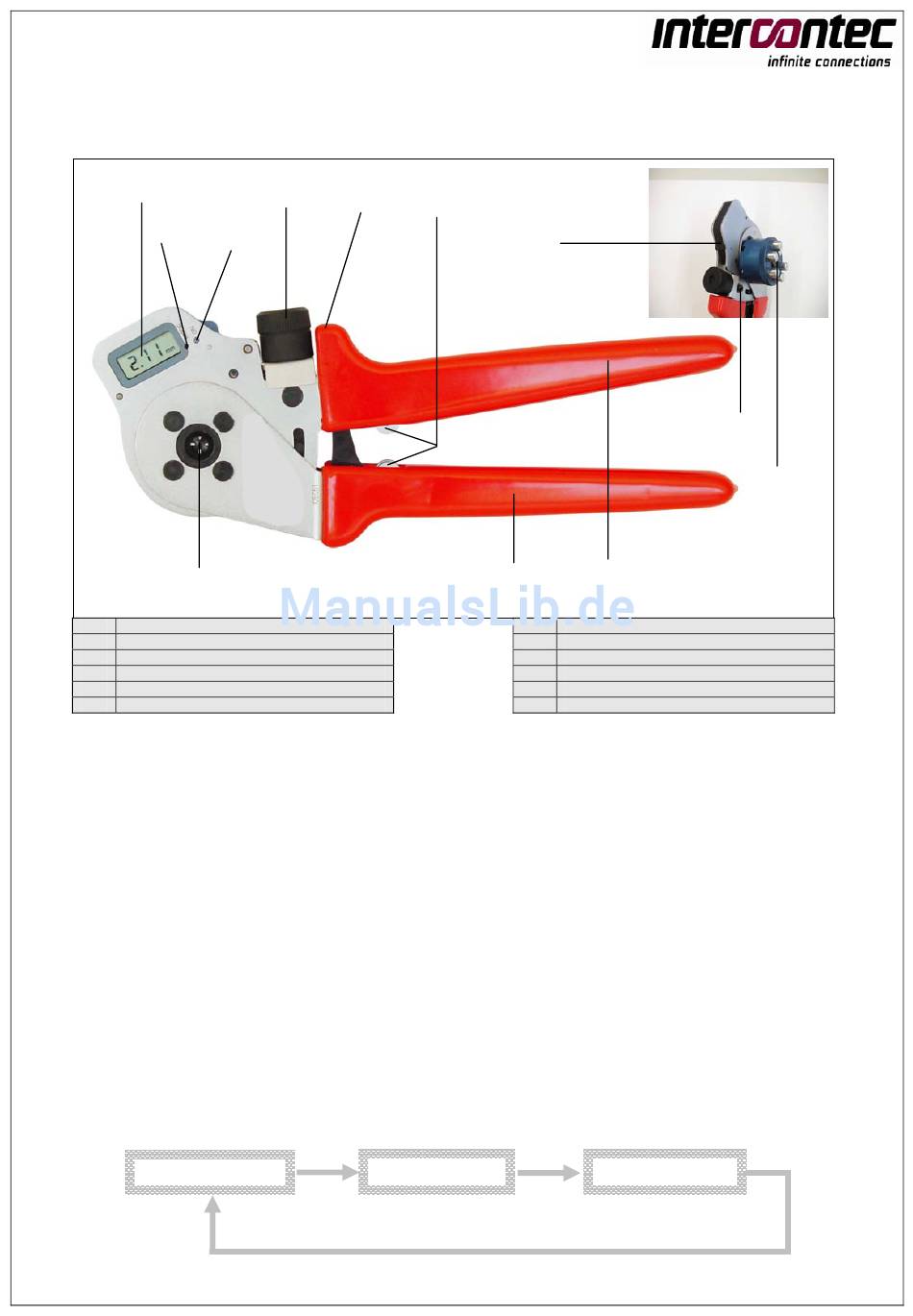

8-Punkt-Identcrimpzange mit Digitalanzeige
1
2
3
8
1 Digitaldisplay
2 Verdeckter Taster „MODE"
3 Taster „ON/OFF"
4 Stellrad für Zustellmöglichkeiten von 0,01mm
5 Position zur Betätigung des Notlösehebels
6 Endanschlag
Allgemeines

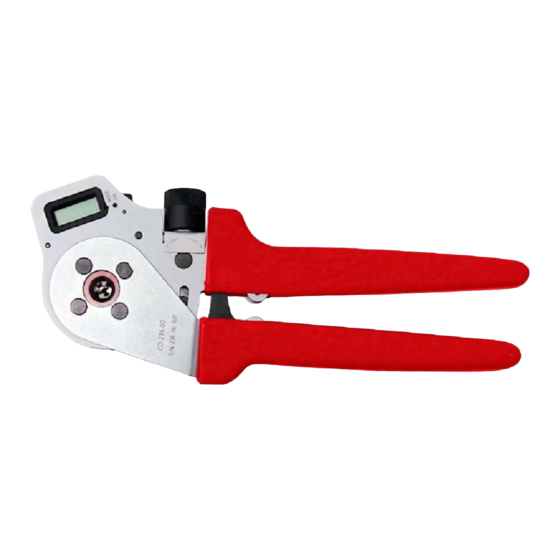

Die Intercontec- 8Punkt-Ident-Crimpzange mit Digitalanzeige C0.236.00 ist zum Vercrimpen aller gedrehten
Intercontec Signal- und Leistungs-Kontakten der Gr.1 für Leiterquerschnitte von 0,10 – 4,0 mm² geeignet. Der
aufgesetzte Revolver - Locator bietet bei einer max. Verarbeitungssicherheit ein Größtmaß an Flexibilität.
Der Gebrauch ist nur für den in der Bedienungsanleitung beschriebenen Zweck erlaubt. Eine eigenmächtige
Veränderung oder eine nicht bestimmungsgemäße Verwendung der Crimpzange schließt eine Haftung des
Herstellers für daraus resultierende Schäden aus.
Funktionsweise
Einschalten/Ausschalten Betätigen des Tasters 3„ON/OFF"
Mode-Funktionen festlegen
Die Zange verfügt über eine Vielzahl von Anzeigefunktionen, die über den Taster „Mode"
können. Dies ermöglicht dem Anwender die Einstellungen wahlweise in mm, inch oder die Selectorpositionen
von 1-8 entsprechend der MIL 22520 vorzunehmen. Diese Einstellungen entsprechen der Intercontec-
Crimpzange C0.201.00.
Mit dem der Zange beiliegenden Lehrdorn den vertieft liegenden Taster „Mode"
gewünschte Anzeige in unten angegebenen Reihenfolge auswählen.
Standard „mm-
4
5
6
inch-Display
zurück zur Standartanzeige in mm
Seite 1 von 4
Art.-Nr. C0.236.00
7
10
9
7 Batteriefach
8 Crimpstempel
9 Beweglicher Schenkel
10 Fester Schenkel
11 Klemmschraube zur Crimpmaßarretierung
12 6-tlg. Locator
2 kurzzeitig betätigen und die
MIL selector positions
11
12
2 ausgewählt werden
