Intercontec CM 25-3.4 Betriebsanleitung Seite 10

Betriebsanleitung Crimpmaschine CM 25-3.4

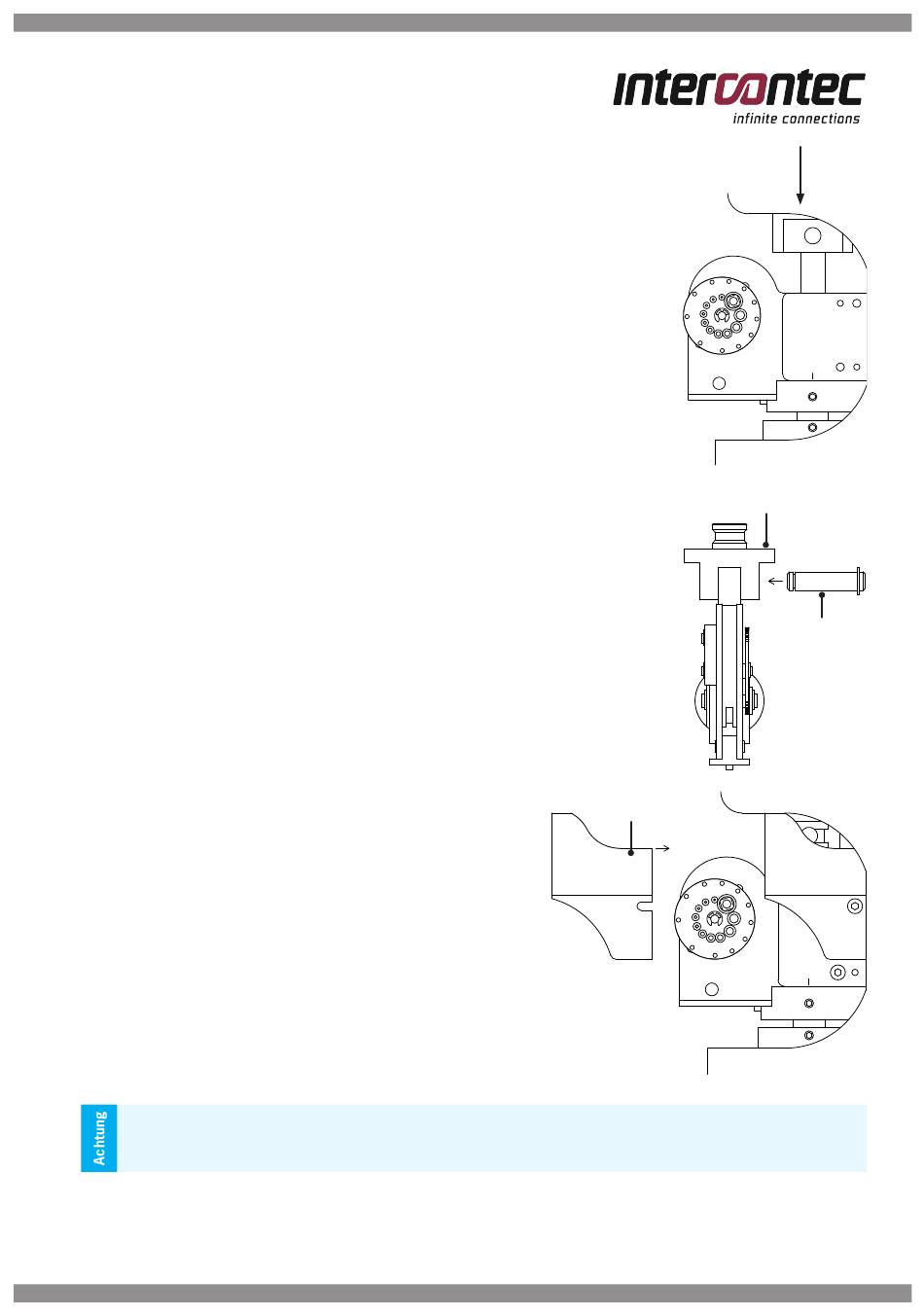

• Stößel über die Gegenlage (Abb.2) mit einem Maulschlüssel SW 12
in Pfeilrichtung nach unten bewegen, bis die Bohrungen des oberen
Adapters mit der Verbindungsstange übereinstimmen.
• Verbindungsstange und Adapteraufnahme mit Steckbolzen
verbinden und mit Sicherungsklemme sichern.
• Crimpeinrichtung mit Innensechskantschraube 2,5 mm im unteren
Adapter sichern.
• Stößel mittels Gegenlage bis zum Endanschlag nach oben
bewegen.
• Schutzkappe aufstecken und mit Klemmschraube
3 mm leicht fixieren
• Gegenlage in Pfeilrichtung nach unten bewegen,
bis die Crimpbacken der Crimpeinheit geschlossen
sind.
• Schutzkappe mittels Klemmschraube befestigen.
• Druckluft anschließen
• Druckluftventil öffnen. Maschine ist einsatzbereit.
Vor Anschluss der Crimpmaschine CM 25-3.4 an die Druckluft ist der Schlüssel vom
Vierkant der Gegenlage zu entfernen.
Rev.: 2016-05-30
oberer Adapter
Steckbolzen
Schutz
10 / 15
