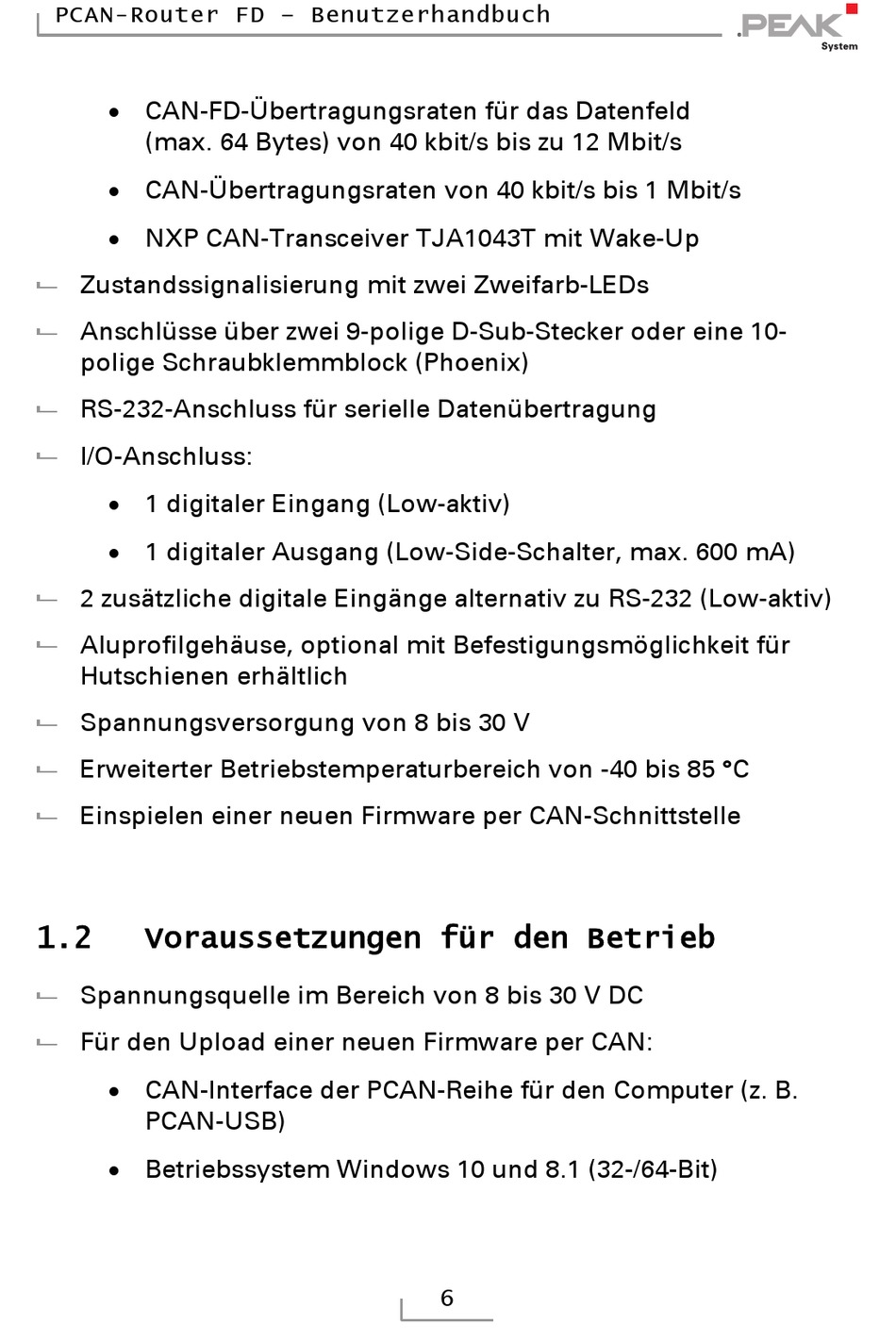

PCAN-Router FD – Benutzerhandbuch
 CAN-FD-Übertragungsraten für das Datenfeld
(max. 64 Bytes) von 40 kbit/s bis zu 12 Mbit/s
 CAN-Übertragungsraten von 40 kbit/s bis 1 Mbit/s
 NXP CAN-Transceiver TJA1043T mit Wake-Up
Zustandssignalisierung mit zwei Zweifarb-LEDs
Anschlüsse über zwei 9-polige D-Sub-Stecker oder eine 10-
polige Schraubklemmblock (Phoenix)
RS-232-Anschluss für serielle Datenübertragung
I/O-Anschluss:
 1 digitaler Eingang (Low-aktiv)
 1 digitaler Ausgang (Low-Side-Schalter, max. 600 mA)
2 zusätzliche digitale Eingänge alternativ zu RS-232 (Low-aktiv)
Aluprofilgehäuse, optional mit Befestigungsmöglichkeit für
Hutschienen erhältlich
Spannungsversorgung von 8 bis 30 V
Erweiterter Betriebstemperaturbereich von -40 bis 85 °C
Einspielen einer neuen Firmware per CAN-Schnittstelle
1.2 Voraussetzungen für den Betrieb
Spannungsquelle im Bereich von 8 bis 30 V DC
Für den Upload einer neuen Firmware per CAN:
 CAN-Interface der PCAN-Reihe für den Computer (z. B.
PCAN-USB)
 Betriebssystem Windows 10 und 8.1 (32-/64-Bit)
6
