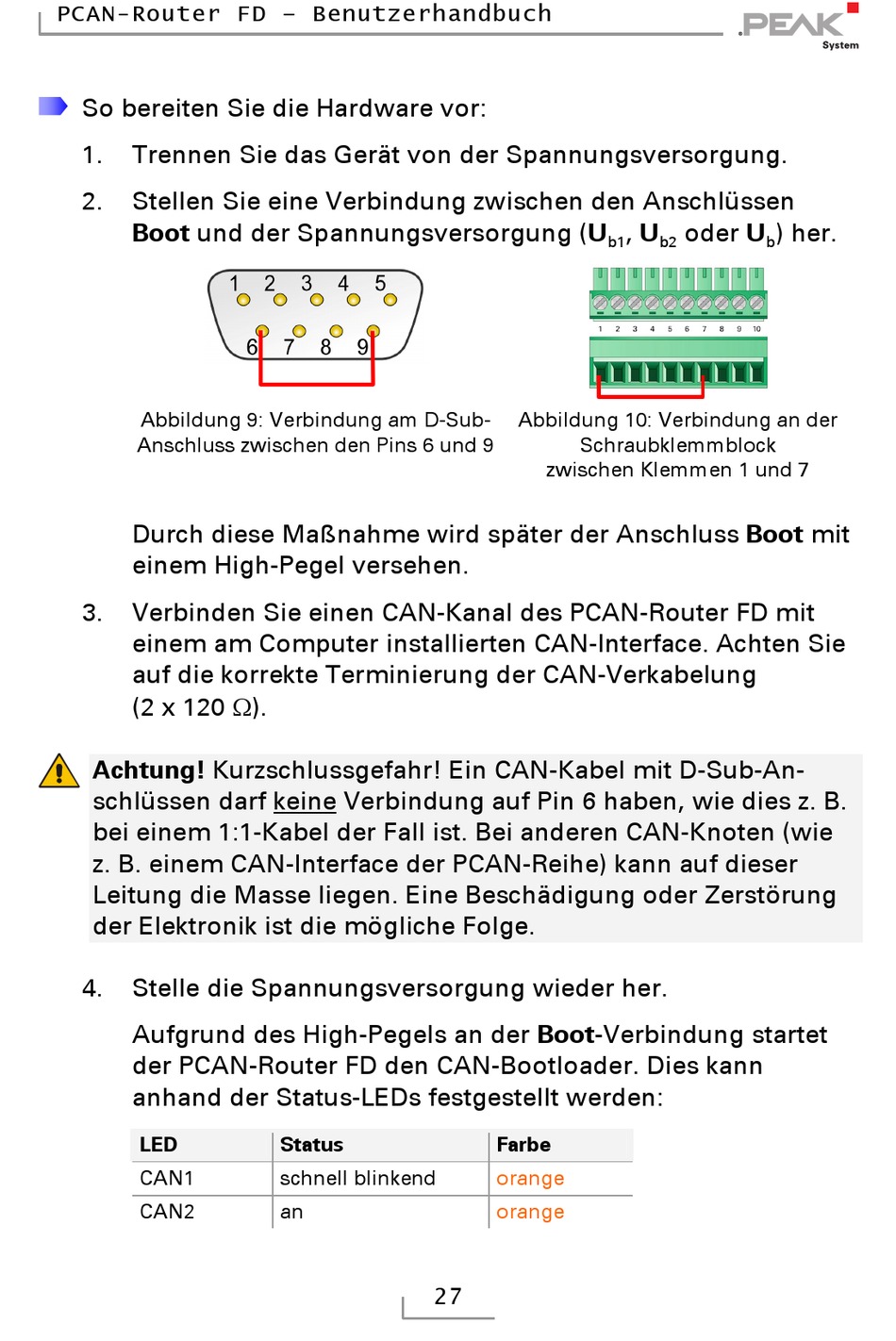

PCAN-Router FD – Benutzerhandbuch
So bereiten Sie die Hardware vor:
1.
Trennen Sie das Gerät von der Spannungsversorgung.
2.
Stellen Sie eine Verbindung zwischen den Anschlüssen
Boot und der Spannungsversorgung (U
Abbildung 9: Verbindung am D-Sub-
Anschluss zwischen den Pins 6 und 9
Durch diese Maßnahme wird später der Anschluss Boot mit
einem High-Pegel versehen.
3.
Verbinden Sie einen CAN-Kanal des PCAN-Router FD mit
einem am Computer installierten CAN-Interface. Achten Sie
auf die korrekte Terminierung der CAN-Verkabelung
(2 x 120 ).
Achtung! Kurzschlussgefahr! Ein CAN-Kabel mit D-Sub-An-
schlüssen darf keine Verbindung auf Pin 6 haben, wie dies z. B.
bei einem 1:1-Kabel der Fall ist. Bei anderen CAN-Knoten (wie
z. B. einem CAN-Interface der PCAN-Reihe) kann auf dieser
Leitung die Masse liegen. Eine Beschädigung oder Zerstörung
der Elektronik ist die mögliche Folge.
4.
Stelle die Spannungsversorgung wieder her.
Aufgrund des High-Pegels an der Boot-Verbindung startet
der PCAN-Router FD den CAN-Bootloader. Dies kann
anhand der Status-LEDs festgestellt werden:
LED
CAN1
CAN2
Status
schnell blinkend
an
27
, U
b1
b2
Abbildung 10: Verbindung an der
Schraubklemmblock
zwischen Klemmen 1 und 7
Farbe
orange
orange
oder U
) her.
