PCAN-Router FD – Benutzerhandbuch
2.2
Schraubklemmblock (IPEH-002215)

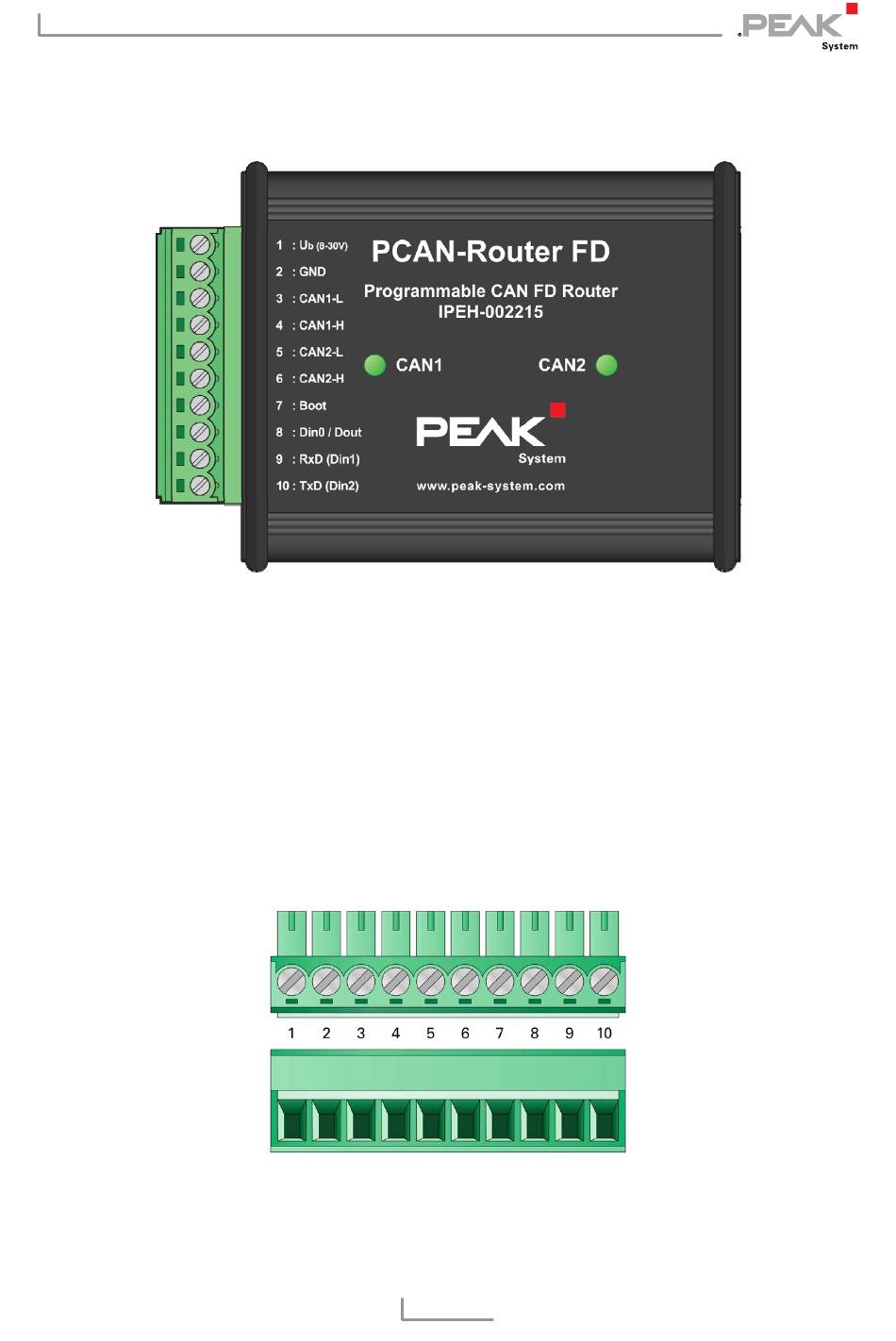

Abbildung 3: Schraubklemmblock links mit Klemmen für CAN1 und CAN2
Der Schraubklemmblock wird für die CAN-FD-Kanäle CAN1 und
CAN2 verwendet. Der Bootloader für den Firmware-Upload kann
zusätzlich über Pin 7 aktiviert werden. Alternativ zur RS-232-
Schnittstelle können zwei digitale Eingänge namens Din1 und Din2
aktiviert werden, die vom Mikrocontroller ausgewertet werden
4.3 Zwei
können. Weitere Informationen finden Sie in Kapitel
zusätzliche digitale Eingänge auf Seite 19
.
Abbildung 4: Schraubklemmblock (Phoenix)
Gegenstecker Phoenix Contact MC 1,5/10-ST-3,81
11
