Aufrichtriegel montieren
4.1 Aufrichtriegel an vertikal orientierten Schalelementen montieren

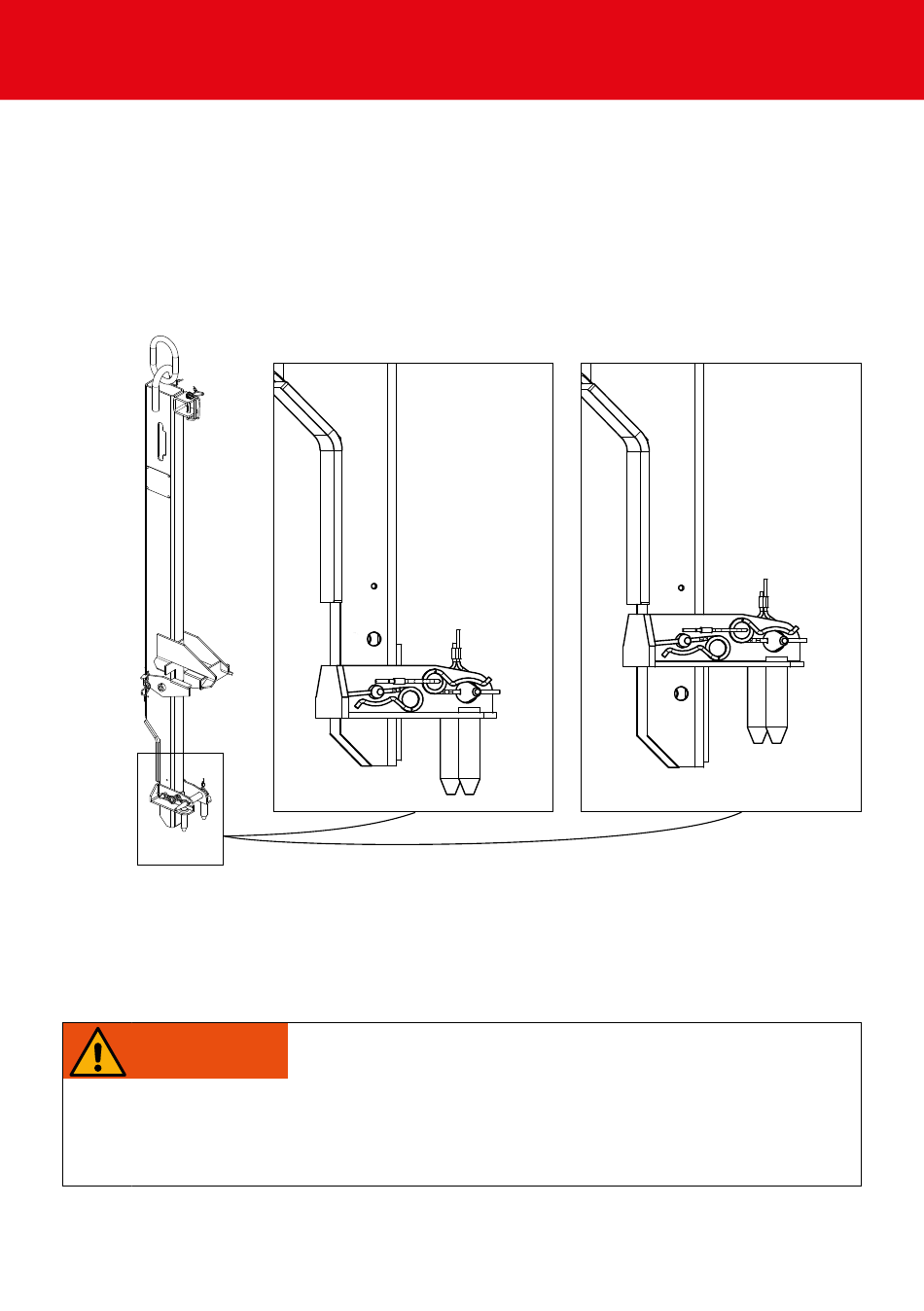

Mit dem PLATINUM 100 Aufrichtriegel können Sie sowohl PLATINUM 100 Schalelemente als
auch MANTO Schalelemente aufrichten und versetzen. Aufgrund des unterschiedlichen Pro-
filabstands der PLATINUM 100 und MANTO Schalelemente müssen Sie je nach Schalungstyp
die Bolzeneinheit des Aufrichtriegels in der passenden Position abstecken. Die Positionen
sind auf dem Aufrichtriegel mit einem P für PLATINUM 100 und mit einem M für MANTO
gekennzeichnet.
Bevor Sie den Aufrichtriegel an einem Schalelement montieren können, müssen Sie sicher-
stellen, dass zwischen Schalelement und Boden ca. 50 mm Abstand ist (z. B. Schalelement
auf Kanthölzern ablegen). Nachdem Sie die Aufrichtriegel montiert haben, müssen Sie die
Aufrichtriegel mit dem separat erhältlichen RASTO Aussteifungsrohr (Art. Nr. 605595) aus-
steifen!
WARNUNG
12
MANTO
P
Schalelement fällt herunter!
Wenn die Bolzeneinheit nicht passend zum Schalungstyp abge-
steckt ist, kann das Schalelement herunterfallen und Personen
am Boden schwer verletzen! Stecken Sie die Bolzeneinheit
immer passend zum Schalungstyp ab! Kontrollieren Sie immer
den korrekten Sitz des Aufrichtriegels!
PLATINUM 100
M
Alle Maße in mm, wenn nicht anders angegeben.
