S+S REGELTECHNIK HYGRASGARD VFF Bedienungs- Und Montageanleitung
  1. Anleitungen
  2. Marken
  3. S+S REGELTECHNIK Anleitungen
  4. Sensoren
  5. HYGRASGARD VFF
  6. Bedienungs- und montageanleitung

S+S REGELTECHNIK HYGRASGARD VFF Bedienungs- Und Montageanleitung

Vitrinen feuchte und temperaturfuhler, klibrierfahig, mit mehrbereichsumschaltung und aktivem ausgang
Vorschau ausblenden Andere Handbücher für HYGRASGARD VFF:

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
D G F r

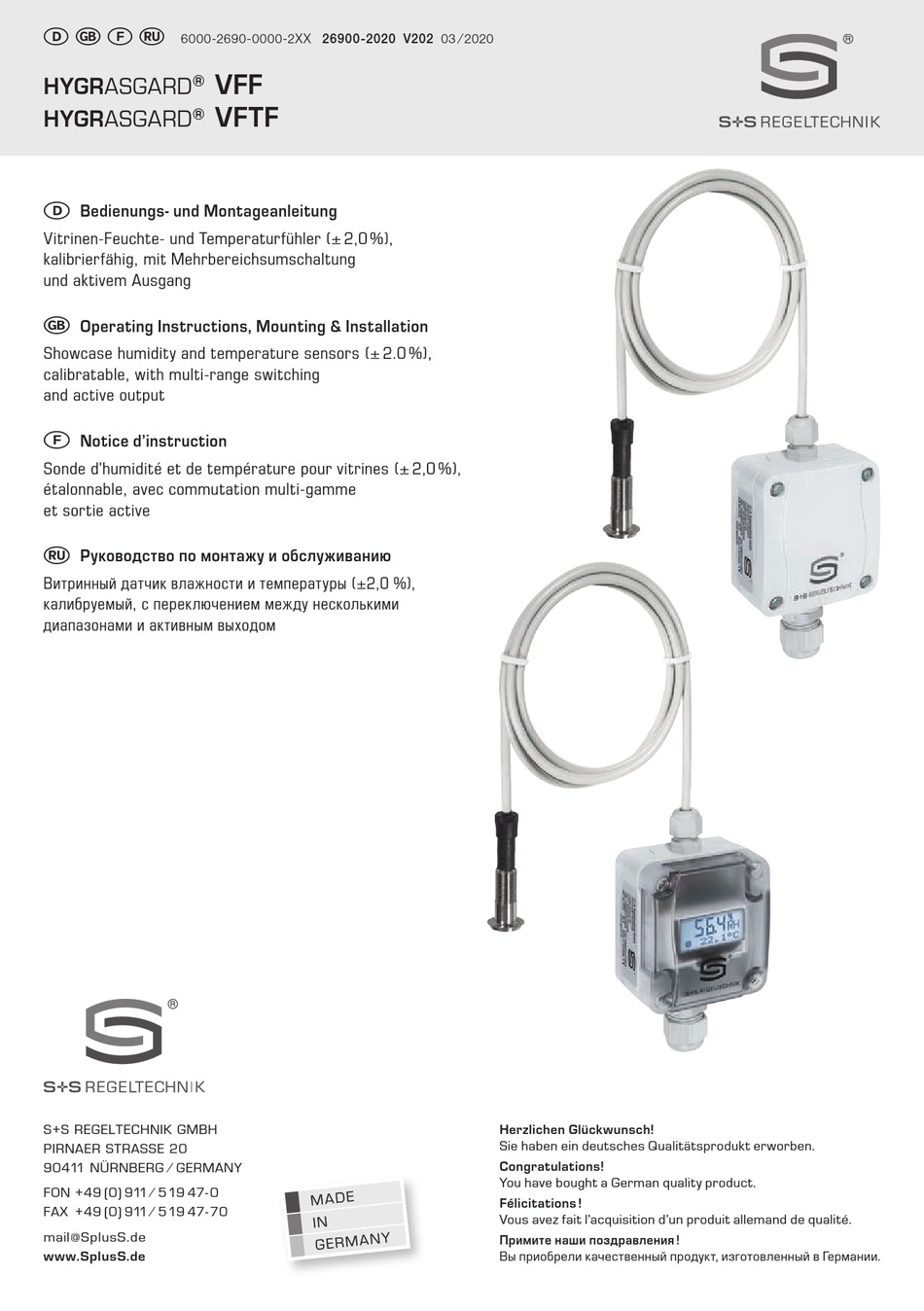

6000-2690-0000-2XX 26900-2020 V202 03 ⁄ 2020
VFF
HYGRASGARD
® 
VFTF
HYGRASGARD
® 
D
Bedienungs- und Montageanleitung
Vitrinen-Feuchte- und Temperaturfühler (± 2,0 %),
kalibrierfähig, mit Mehrbereichsumschaltung
und aktivem Ausgang
G
Operating Instructions, Mounting & Installation
Showcase humidity and temperature sensors (± 2.0 %),
calibratable, with multi-range switching
and active output
F
Notice d'instruction
Sonde d'humidité et de température pour vitrines (± 2,0 %),
étalonnable, avec commutation multi-gamme
et sortie active
r
Руководство по монтажу и обслуживанию
Витринный датчик влажности и температуры (±2,0 %),
калибруемый, с переключением между несколькими
диапазонами и активным выходом
S+S REGELTECHNIK GMBH
PIRNAER STRASSE 20
90411 NÜRNBERG ⁄ GERMANY
FON +49 (0) 911 ⁄ 5 19 47- 0
FAX +49 (0) 911 ⁄ 5 19 47- 70
mail@SplusS.de
www.SplusS.de
Herzlichen Glückwunsch!
Sie haben ein deutsches Qualitätsprodukt erworben.
Congratulations!
You have bought a German quality product.
Félicitations !
Vous avez fait l'acquisition d'un produit allemand de qualité.
Примите наши поздравления !
Вы приобрели качественный продукт, изготовленный в Германии.

Werbung

loading

Verwandte Anleitungen für S+S REGELTECHNIK HYGRASGARD VFF

Inhaltszusammenfassung für S+S REGELTECHNIK HYGRASGARD VFF

  • Seite 1 Руководство по монтажу и обслуживанию Витринный датчик влажности и температуры (±2,0 %), калибруемый, с переключением между несколькими диапазонами и активным выходом S+S REGELTECHNIK GMBH Herzlichen Glückwunsch! Sie haben ein deutsches Qualitätsprodukt erworben. PIRNAER STRASSE 20 Congratulations! 90411 NÜRNBERG ⁄ GERMANY You have bought a German quality product.
  • Seite 2 D G F r HYGRASGARD ®  VFTF HYGRASGARD ®  Maßzeichnung Dimensional drawing VFTF Plan coté Габаритный чертеж ohne Display M12x1.5 M16x1.5 without display sans écran без дисплея mit Display M16x1.5 M12x1.5 with display avec écran с дисплеем ø 11 Stecker Plug M10x1.0 M12-Steckverbinder...

  • Seite 3: Technische Daten

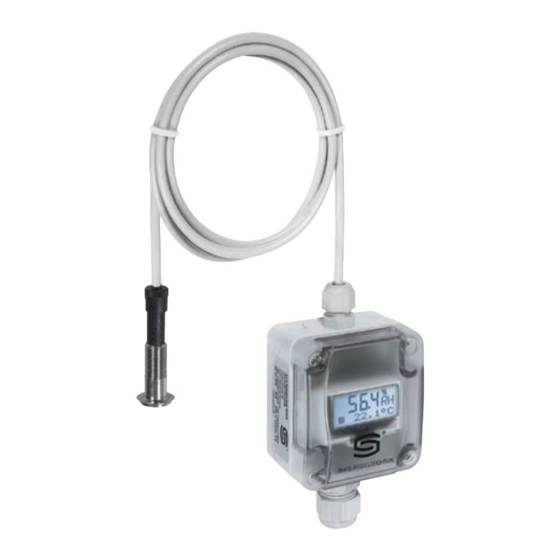

    ® HYGRASGARD VFF ⁄ VFTF Rev. 2020 - V22 Der kalibrierfähige Feuchte- und Temperatursensor HYGRASGARD ® VFF ⁄ VFTF misst die relative Feuchte und die Temperatur der Luft. Er wandelt die Messgrößen Feuchte und Temperatur in ein Normsignal von 0 - 10 V oder 4...20 mA um, ist wahlweise mit ⁄ ohne Display erhältlich. Er verfügt über vier umschaltbare Temperatur bereiche.
  • Seite 4 Bürdendiagramm ® HYGRASGARD VFF ⁄ VFTF Rev. 2020 - V22 Anschlussbild VFTF - xx - U Anschlussbild VFTF - xx - I Bürdendiagramm Ausgang: mit ⁄ ohne Ausgang: mit ⁄ ohne VFTF 4...20 mA Bürdendiagramm 0 -10 V Display 4...20 mA Display 230V AC 230V AC...
  • Seite 5 Wichtige Hinweise – Dieses Gerät darf nur in schadstofffreier, nicht kondensierender Luft, ohne Über- oder Unterdruck am Sensorelement eingesetzt werden. – Bei Aussen- und Kanalfühlern schützt der Sinterfilter des Sensorelementes den Feuchtesensor vor eventuellen Staub belastungen. Dieser Filter sollte bei Verunreinigung ⁄ Verschmutzung regelmäßig gewartet werden. –...

  • Seite 6: Technical Data

    ® HYGRASGARD VFF ⁄ VFTF Rev. 2020 - V22 The calibratable humidity and temperature sensor HYGRASGARD ® VFF ⁄ VFTF measures the relative humidity and temperature of air. It converts the measurands humidity and temperature into a standard signal of 0 - 10 V or 4...20 mA, and is available with ⁄ without an optional display. It is equipped with four switchable temperature ranges.
  • Seite 7 Load resistance diagram ® HYGRASGARD VFF ⁄ VFTF Rev. 2020 - V22 Connecting diagram VFTF - xx - U Connecting diagram VFTF - xx - I Load resistance diagram Output: with ⁄ without Output: with ⁄ without VFTF 4...20 mA Load resistance diagram 0 -10 V display...
  • Seite 8 General notes – This device must only be used in non-precipitating air without above-atmospheric or below-atmospheric pressure at the sensor element. – On outdoor and duct sensors, the sinter filter of the senor element protects the humidity sensor against potential dust exposure. In case of pollution ⁄...

  • Seite 9: Caractéristiques Techniques

    ® HYGRASGARD VFF ⁄ VFTF Rev. 2020 - V22 Le capteur d'humidité et de température étalonnable HYGRASGARD ® VFF ⁄  VFTF mesure l'humidité relative et la température de l'air. Il convertit les grandeurs de mesure de l'humidité et de la température en un signal normalisé de 0 à 10 V ou 4...20 mA, et est disponible au choix avec / sans écran.
  • Seite 10 Load resistance diagram ® HYGRASGARD VFF ⁄ VFTF Rev. 2020 - V22 Schéma de raccordement VFTF - xx - U Schéma de raccordement VFTF - xx - I Diagramme de charge Sortie: avec ⁄ sans Sortie: avec ⁄ sans VFTF 4...20 mA Load resistance diagram 0 -10 V...
  • Seite 11 Généralités – Cet appareil ne doit être utilisé que dans un air non pollué, sans risque de condensation, sans risque de surpression ou dépression sur l’élément sensible. – Dans le cas des sondes extérieures et des sondes pour montage en gaine, le filtre fritté de l’élément sensible protège la sonde d’humidité contre la pénétration des particules de poussières.

  • Seite 12: Технические Данные

    ® HYGRASGARD VFF ⁄ VFTF Rev. 2020 - V22 Калибруемый датчик влажности и температуры HYGRASGARD ® VFF ⁄ VFTF измеряет относительную влажность и температуру воздуха. Он преобразует измеряемые величины влажности и температуры в нормированный сигнал 0–10  В или 4...20 мА, доступен в исполнениях с дисплеем...
  • Seite 13 Load resistance diagram ® HYGRASGARD VFF ⁄ VFTF Rev. 2020 - V22 Схема подключения VFTF - xx - U Схема подключения VFTF - xx - I Нагрузочная диаграмма Выход: с дисплеем ⁄ Выход: с дисплеем ⁄ VFTF 4...20 мA Load resistance diagram 0 -10 В...
  • Seite 14 Указания к продуктам – Прибор допускается применять только в воздухе без конденсата и вредных веществ, при отсутствии пониженного или повышенного давления вблизи чувствительного элемента. – В случае датчиков для наружной и канальной установки защита чувствительного элемента датчика влажности от возможного скопления пыли обеспечи- вается...
  • Seite 15 D G F r HYGRASGARD ®  VFTF HYGRASGARD ®  Schaltbild Schematic diagram VFTF - U VFTF - U Schéma de raccordement Схема подключения passiver Stecker Passive Plug Sensor Display sensor display DIP-Schalter DIP switches Mehrbereichs- multi-range umschaltung switching °C r.H. °C r.H.
  • Seite 16 Reprint in full or in parts requires permission from S+S Regeltechnik GmbH. La reproduction des textes même partielle est uniquement autorisée après accord de la société S+S Regeltechnik GmbH. Перепечатка, в том числе в сокращенном виде, разрешается лишь с согласия S+S Regeltechnik GmbH.
