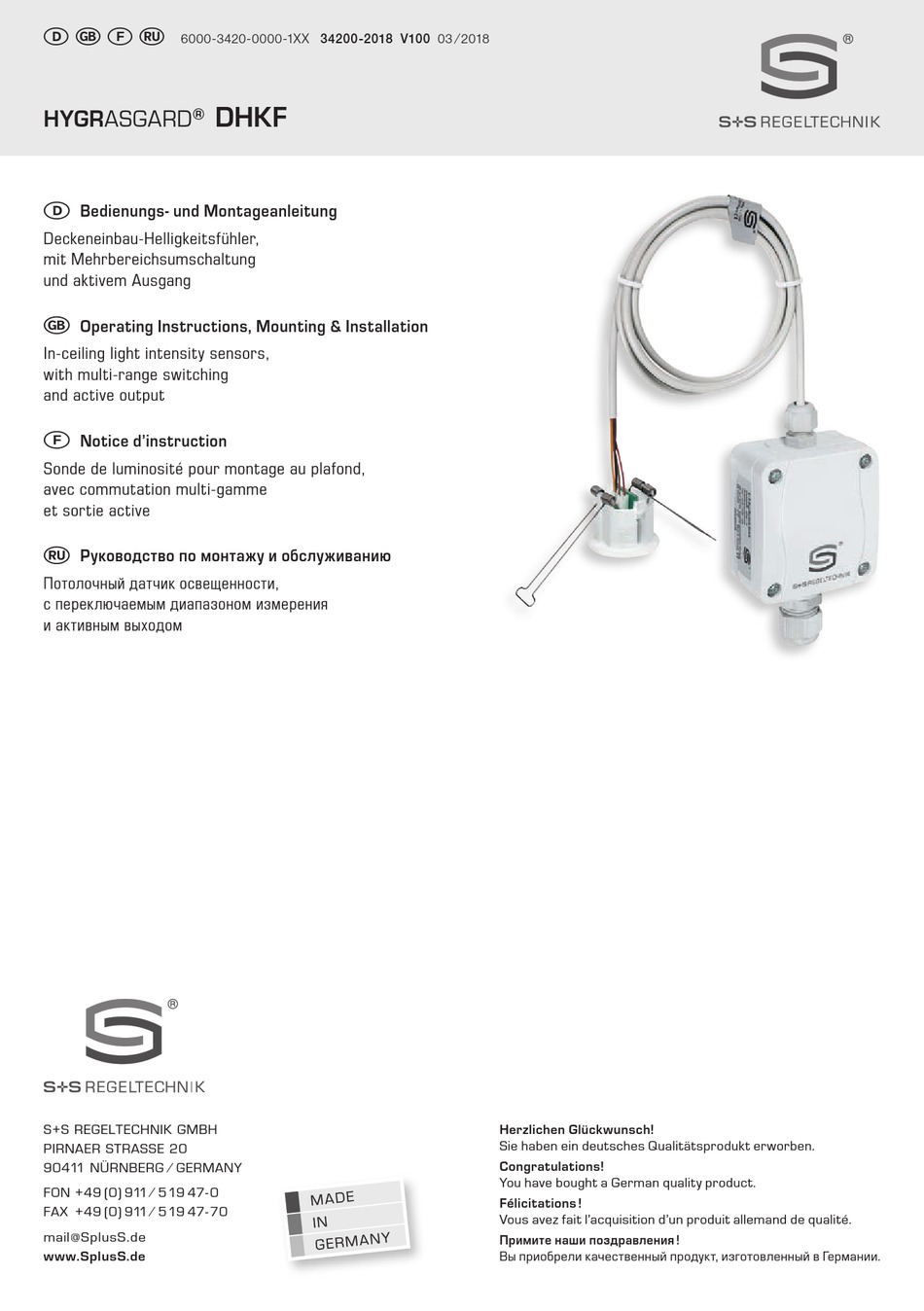

6000-3420-0000-1XX 34200-2018 V100 03 ⁄ 2018
DHKF
HYGRASGARD
®
D
Bedienungs- und Montageanleitung

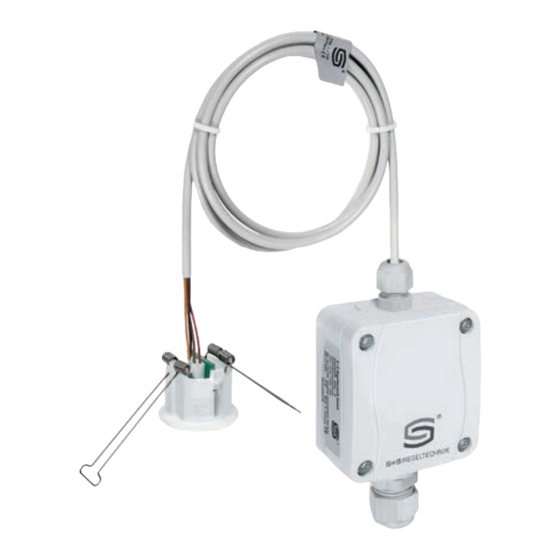

Deckeneinbau-Helligkeitsfühler,
mit Mehrbereichsumschaltung
und aktivem Ausgang
G
Operating Instructions, Mounting & Installation
In-ceiling light intensity sensors,
with multi-range switching
and active output
F
Notice d'instruction
Sonde de luminosité pour montage au plafond,
avec commutation multi-gamme
et sortie active
r
Руководство по монтажу и обслуживанию
Потолочный датчик освещенности,
с переключаемым диапазоном измерения
и активным выходом
S+S REGELTECHNIK GMBH
PIRNAER STRASSE 20
90411 NÜRNBERG ⁄ GERMANY
FON +49 (0) 911 ⁄ 5 19 47- 0
FAX +49 (0) 911 ⁄ 5 19 47- 70
mail@SplusS.de
www.SplusS.de
Herzlichen Glückwunsch!
Sie haben ein deutsches Qualitätsprodukt erworben.
Congratulations!
You have bought a German quality product.
Félicitations !
Vous avez fait l'acquisition d'un produit allemand de qualité.
Примите наши поздравления !
Вы приобрели качественный продукт, изготовленный в Германии.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für S+S REGELTECHNIK HYGRASGARD DHKF
Inhaltszusammenfassung für S+S REGELTECHNIK HYGRASGARD DHKF
- Seite 1 Руководство по монтажу и обслуживанию Потолочный датчик освещенности, с переключаемым диапазоном измерения и активным выходом S+S REGELTECHNIK GMBH Herzlichen Glückwunsch! Sie haben ein deutsches Qualitätsprodukt erworben. PIRNAER STRASSE 20 Congratulations! 90411 NÜRNBERG ⁄ GERMANY You have bought a German quality product.
- Seite 2 D G F r DHKF HYGRASGARD ® Maßzeichnung DHKF Dimensional drawing Plan coté Габаритный чертеж M12x1.5 M16x1.5 ø29 Federn ø35 Springs DHKF Anschlusskopf, steckbar Connecting head, pluggable Tête de raccordement, enfichable Присоединительная головка, вставная...
-
Seite 3: Technische Daten
® HYGRASGARD DHKF Rev. 2018 - V10 DE Der Helligkeitsfühler PHOTASGARD ® DHKF mit sechs umschaltbaren Mess bereichen (sechs Geräte in einem) zum Einbau in Zwischendecken. Der Anschlusskopf ist zur schnellen und einfachen Montage steckbar. Der Messumformer befindet sich in einem separaten Gehäuse. Der ver wendete Sensor wurde speziell an die Augen empfindlichkeit angepaßt. - Seite 4 Lichtsensor PHOTASGARD ® PHOTASGARD ® Lichtsensor Lichtsensor 40° 30° 20° 10° 0° 120% 50° 100% 60° 70° SENSOR 80° 90° 100° 0° 20° 40° 60° 80° 100° 900nm Kennlinie zeigt die Empfindlichkeit des Sensors bezüglich der Wellenlänge des Lichtes, Kennlinie stellt die Empfindlichkeit des Sensors gestrichelte Linie stellt das Lichtempfinden des in Abhängigkeit des Einfallswinkels des Lichtes dar.
-
Seite 5: Wichtige Hinweise
Wichtige Hinweise – Die Sensoroberfläche ist vor jeglicher Verschmutzung und ⁄ oder Beschädigung zu schützen. – Kratzer, Verschmutzungen oder auch eine teilweise Verschattung verfälschen das Messergebnis. – Das Anlegen einer Überspannung zerstört das Gerät. – Beim Betrieb des Gerätes ausserhalb des Spezifikationsbereiches entfallen alle Garantieansprüche. Als AGB gelten ausschließlich unsere sowie die gültigen „Allgemeinen Lieferbedingungen für Erzeugnisse und Leistungen der Elektro industrie“... -
Seite 6: Technical Data
® HYGRASGARD DHKF Rev. 2018 - V10 GB The light-intensity sensor PHOTASGARD ® DHKF with six switchable measuring ranges (six devices in one) for installation in suspended ceilings. The connecting head is pluggable for quick and easy mounting. The measuring transducer is accommodated in a separate enclosure. The sensor used was specifically adapted to the sensitivity of the human eye. - Seite 7 Light sensor PHOTASGARD ® PHOTASGARD ® Light sensor Light sensor 40° 30° 20° 10° 0° 120% 50° 100% 60° 70° SENSOR 80° 90° 100° 0° 20° 40° 60° 80° 100° 900nm Characteristic curve showing the sensor's sensitivity in respect of the wavelength of light. Characteristic curve showing the sensor's sensitivity The broken line represents the light perception in function of the angle of incidence of light.
- Seite 8 General notes – The sensor is mounted inside the enclosure cover. The brightness sensor is positioned at the far end of the cable gland. Take care not to damage the cable ⁄ sensor when opening enclosure. – If necessary for mounting and ⁄ or electric wiring, unplug connector carefully and plug it back in again in the same position afterwards. The area around the brightness sensor must not be obstructed.
-
Seite 9: Carac Téristiques Techniques
® HYGRASGARD DHKF Rev. 2018 - V10 FR La sonde de luminosité PHOTASGARD ® DHKF avec six plages de mesure commutables (six appareils en un) pour le montage dans de faux plafonds. La tête de raccordement est enfichable pour un montage simple et rapide. Le convertisseur de mesure se trouve dans un boîtier séparé. Le capteur utilisé... -
Seite 10: Capteur De Lumière
Capteur de lumière PHOTASGARD ® PHOTASGARD ® Capteur de lumière Capteur de lumière 40° 30° 20° 10° 0° 120% 50° 100% 60° 70° SENSOR 80° 90° 100° 0° 20° 40° 60° 80° 100° 900nm Cette courbe caractéristique montre combien le capteur est sensible à la longueur d’onde Characteristic curve showing the sensor's sensitivity de la lumière, la ligne interrompue représente in function of the angle of incidence of light. - Seite 11 Généralités – Le capteur est monté dans le couvercle du boîtier. Le capteur de luminosité est positionné à l'extrémité du presse-étoupe. Veiller à ne pas endommager le câble ⁄ le capteur lors de l’ouverture du boîtier. – Si le montage et ⁄ ou le câblage électrique le nécessite, retirer la prise avec précaution et la remettre après le montage et le câblage électrique dans sa position d’origine.
-
Seite 12: Те Хнические Д Анные
® HYGRASGARD DHKF Rev. 2018 - V10 RU Датчик освещенности PHOTASGARD ® DHKF с шестью переключаемыми диапазонами измерения (шесть приборов в одном) для установки в запотолочное пространство. Вставная присоединительная головка для быстрого и простого монтажа. Измерительный преобразователь вынесен в отдельный корпус. Чувствительный... - Seite 13 Фотодатчик PHOTASGARD ® PHOTASGARD ® Фотодатчик Фотодатчик 40° 30° 20° 10° 0° 120% 50° 100% 60° 70° SENSOR 80° 90° 100° 0° 20° 40° 60° 80° 100° 900nm Характеристическая кривая показывает чувствительность датчика в зависимости от длины Характеристическая кривая показывает чувствительность волны...
-
Seite 14: Напряжение Питания
Указания к продуктам – Датчик движения смонтирован в крышке корпуса. Датчик освещённости расположен на удалённом конце винтового соединения кабеля. При открывании корпуса следует быть осторожным и не повредить кабель и ⁄ или чувствительный элемент. – В случае проведения монтажа и ⁄ или прокладки электрокабеля штекер можно аккуратно снять; по окончании монтажа или прокладки электрокабеля его... - Seite 15 Reprints, in part or in total, are only permitted with the approval of S+S Regeltechnik GmbH. La reproduction des textes même partielle est uniquement autorisée après accord de la société S+S Regeltechnik GmbH. Перепечатка, в том числе в сокращенном виде, разрешается лишь с согласия S+S Regeltechnik GmbH.
- Seite 16 D G F r DHKF HYGRASGARD ® Schaltbild Schematic diagram DHKF DHKF Schéma de raccordement Схема подключения 1 2 3 4 5 6 1 2 3 4 5 6 min. max. min. max. offset offset 1 2 3 4 1 2 3 4 Anschlussbild DHKF - U Connecting diagram...
