Vakuuminio vamzdinio keltuvo
komponentai
Kėlimo blokas su ergonomišku valdymo bloku
4.3 Kėlimo vamzdžio
keitimas
Vorsicht
Darbo eiga
Sukamąją galvutę ties žarnos jungtimi priveržkite varžtais
spaustuve (1 pav.).
Nuimkite apsauginį gaubtelį nuo žarnų apkabų sriegių galų.
Žarnų apkabas ties žarnų cilindrų jungtimis (2 pav.) ir
sukamąja galvute atlaisvinkite nuo kėlimo vamzdžio (3 pav.)
naudodami žiauninį veržliaraktį.
Nuimkite lipniąją juostą nuo senojo kėlimo vamzdžio.
Senąjį kėlimo vamzdį nusukite nuo žarnos cilindro jungties (4
pav.).
Senąjį kėlimo vamzdį nusukite nuo sukamosios galvutės
jungties (5 pav.).
Truputį sutepkite žarnų jungčių sriegius (6 pav.).
Naująjį kėlimo vamzdį sumontuokite sustiprinta dalimi žemyn!
Naująjį kėlimo vamzdį iki galo užsukite ant sukamosios
galvutės sriegio (7 pav.).
Naująjį kėlimo vamzdį iki galo užsukite ant žarnos cilindro
sriegio (8 pav.).
Kėlimo vamzdį apsukite lipniąja juosta („Coroplast"), kad
kėlimo vamzdis sandariai priglustų prie žarnos cilindro (9
pav.) ir sukamosios galvutės (10 ir 11 pav.) (lipniąją juostą
apie
2 kartus pilnai apsukite apie kėlimo vamzdį).
Uždėkite žarnų apkabas ant kėlimo vamzdžio ir naudodami
dinamometrinį raktą priveržkite 10 Nm momentu (12 pav.).
Uždėkite apsauginį gaubtelį ant žarnų apkabų sriegių galų.
Kėlimo vamzdį galima pakeisti naudojimo vietoje.
Dėl sustiprintos kėlimo vamzdžio apatinės dalies, vamzdį
galima montuoti tik sustiprinta dalimi žemyn!
Versija 05.2019

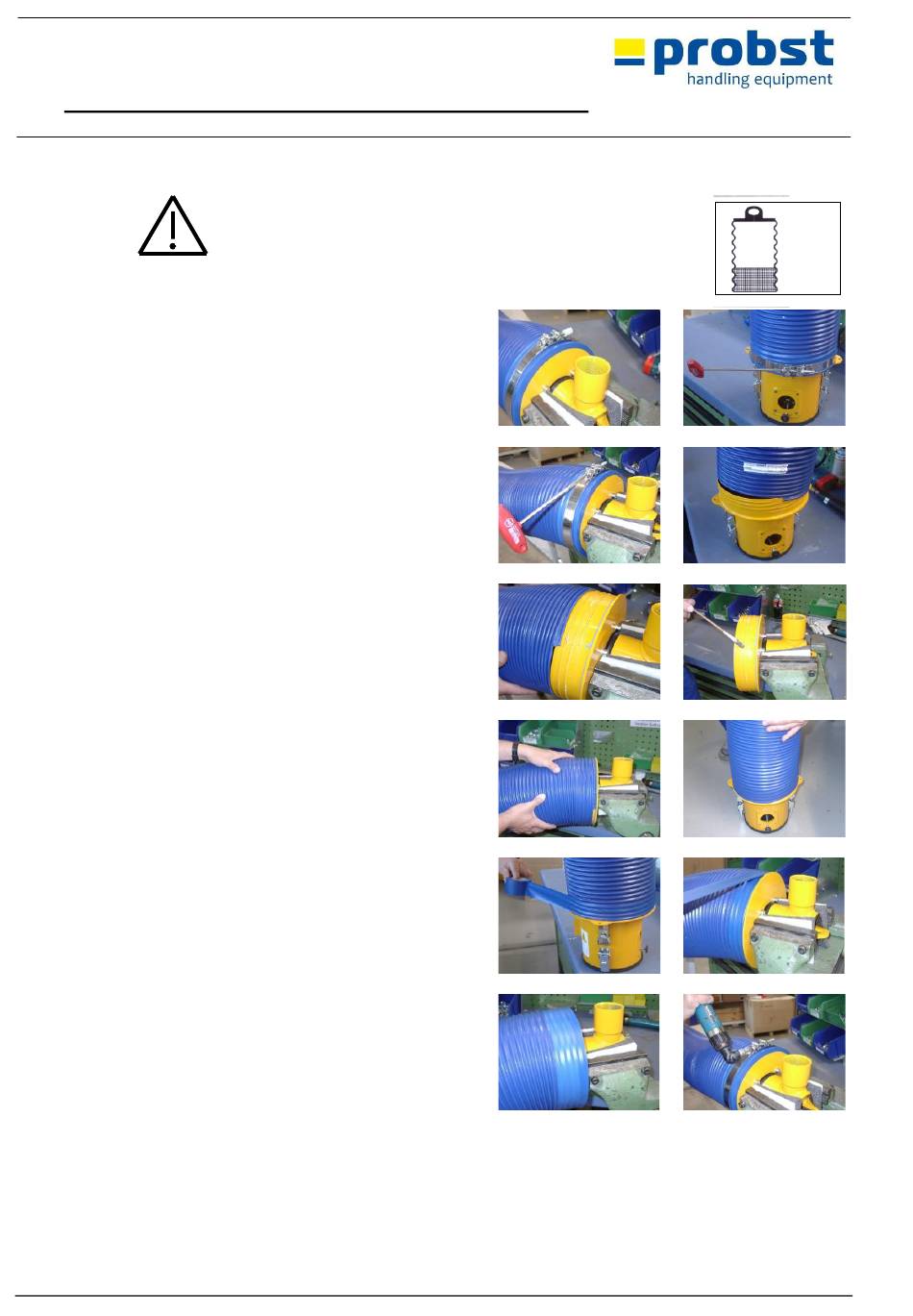

1 pav.
3 pav.
5 pav.
7 pav.
9 pav.
11 pav.
2 pav.
4 pav.
6 pav.
8 pav.
10 pav.
12 pav.
12 p./17
