Vakuum-Schlauchheber Komponenten
Hubeinheit mit Ergonomischer Bedieneinheit
5.2 Lasten Heben,
Senken, Ablegen
Die nachfolgenden Bedienschritte müssen von einem qualifizierten Mechaniker
vor der ersten Inbetriebnahme, durch das Bedienpersonal, überprüft werden.
Dabei erkannte Mängel müssen vor Arbeitsbeginn vollständig beseitigt werden.
Der Schwebezustand ohne Last muss vor Inbetriebnahme eingestellt werden.


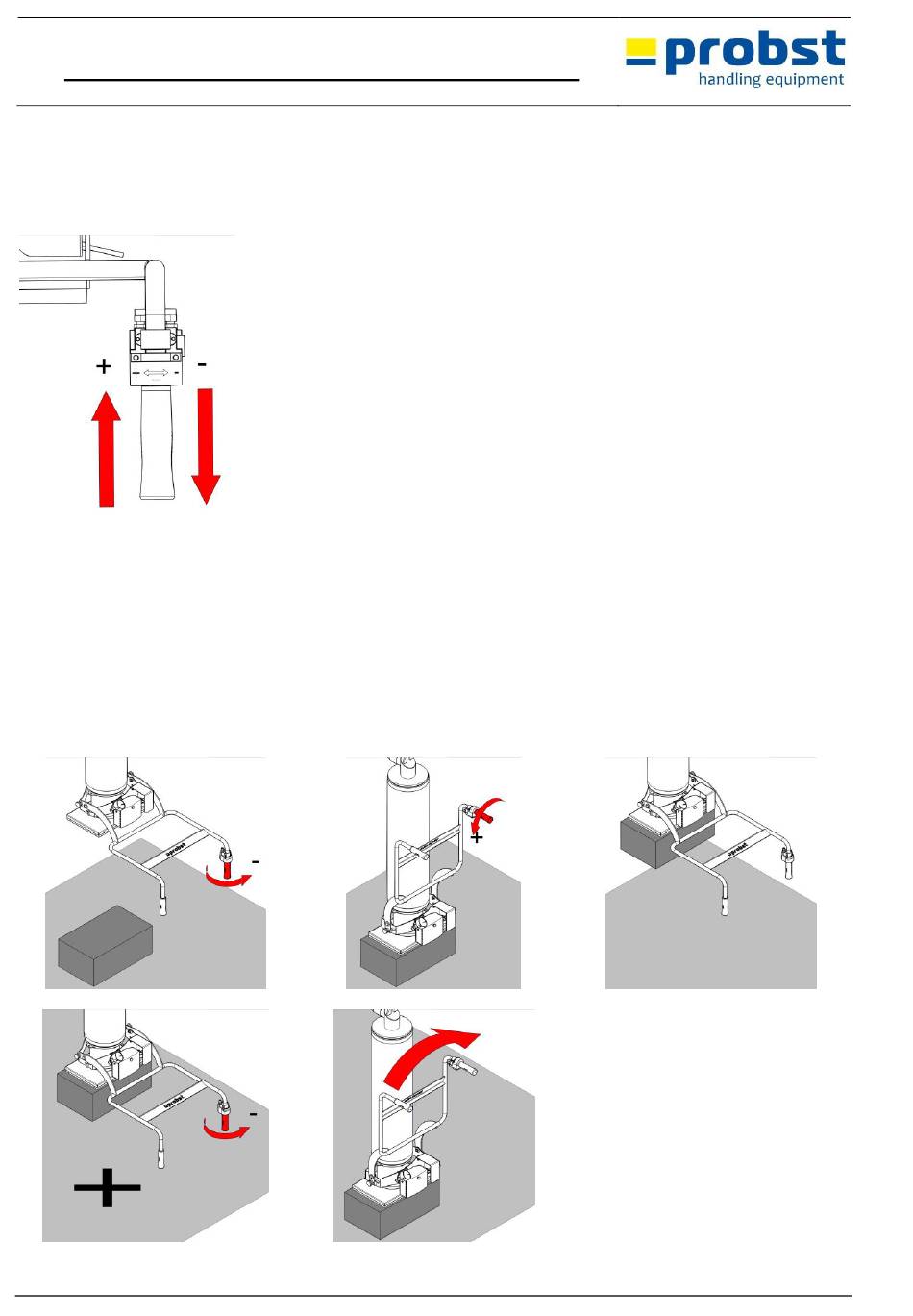

Sauggreifer direkt über der Last positionieren.

Drehgriff (1) nach rechts drehen ( - ). Der Vakuumhubschlauch entspannt sich
und der Sauggreifer senkt sich. Dabei schwenkt der Bügelgriff der
Bedieneinheit nach oben, sodass der Bediener die Handgriffe immer auf
gleicher Höhe vor sich hat. Somit kann der Bediener immer in aufrechter
Körperhaltung arbeiten.

Saugplatte auf die Last aufsetzen. Dabei auf gleichmäßige
Lastverteilung achten. Die Last wird angesaugt.

Drehgriff (1) langsam nach links drehen ( + ). Der Sauggreifer hebt sich, dabei
schwenkt der Bügelgriff nach unten.
Achtung: Der Regulierhebel (1) darf max. 90 Sekunden auf "Heben"
stehengelassen, da sonst

das Gebläse Schaden nehmen und ausfallen kann, Gewährleistungsanspruch
erlischt!

unnötig Energie vergeudet wird.

Last zum Bestimmungsort transportieren. Pendeln der Last vermeiden. Nicht
mit der Last oder Teilen des Sauggreifers an Gegenständen anstoßen.

Am Bestimmungsort den Drehgriff langsam nach rechts drehen ( - ). Der
Vakuumhubschlauch entspannt sich und der Sauggreifer senkt sich mit der
angesaugten Last.

Sobald die Last aufliegt, die Hubeinheit leicht seitwärts kippen, damit sich die
Saugplatte von der Last löst.
