Vakuum-Schlauchheber Komponenten
Hubeinheit mit Ergonomischer Bedieneinheit
3 Beschreibung
3.1 Bestandteile
3.2 Dreheinführung
3.3 Hubschlauch

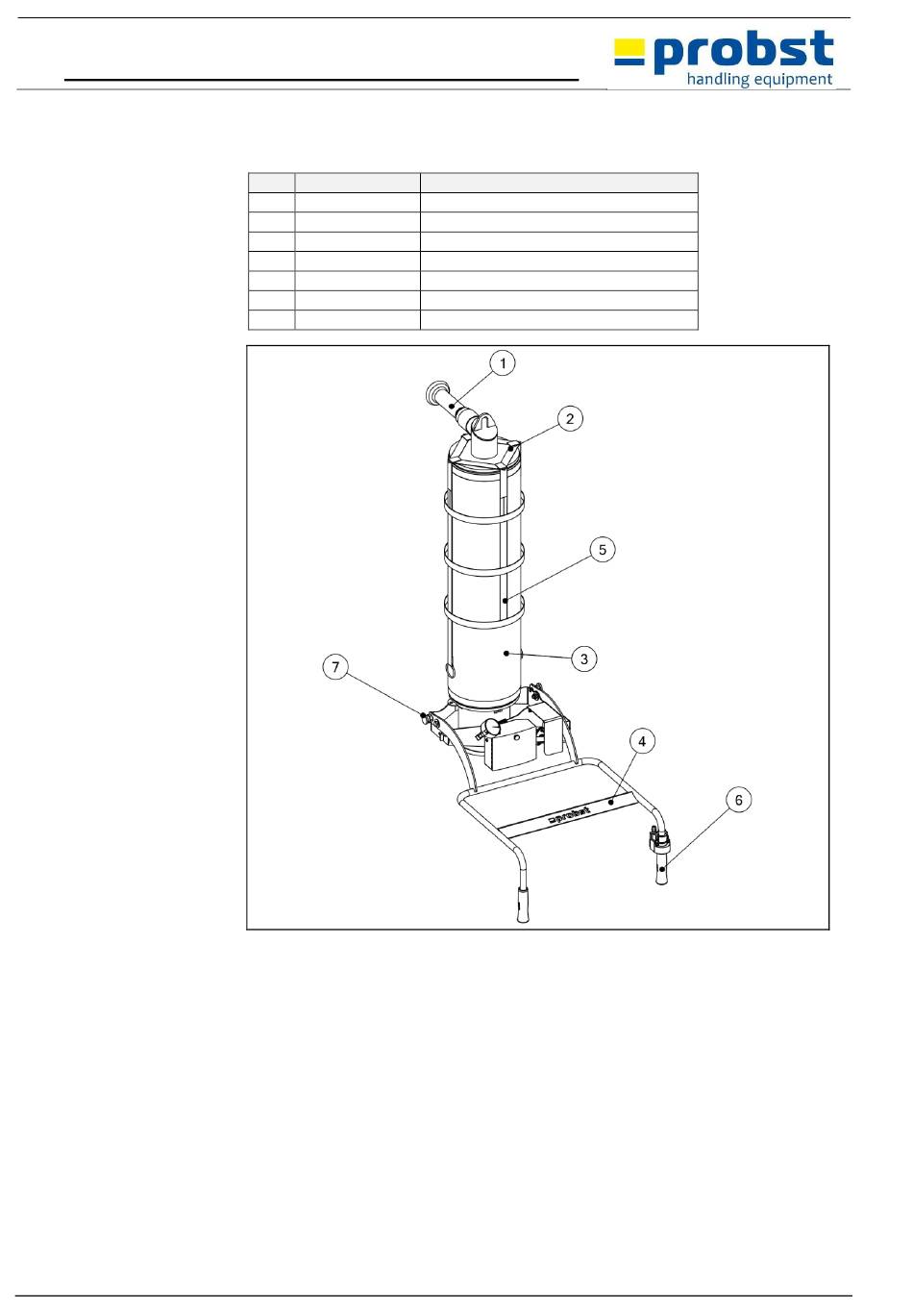

Das Hebegerät besteht im Wesentlichen aus:
Pos. Bezeichnung
1
Kupplungsstück
2
Dreheinführung
3
Hubschlauch
4
Bedieneinheit
5
Haltenetz
6
Drehgriff
7
Verriegelung
Die Dreheinführung (2) nimmt den Zuführschlauch vom Gebläse und den
Vakuumhubschlauch (3) auf. Das Hebegerät wird an der Dreheinführung
aufgehängt.
Das Hebegerät ist durch die Dreheinführung endlos drehbar.
Über den Hubschlauch wird das Vakuum zum Sauggreifer weitergeleitet
und die Hubbewegung des Gerätes realisiert.
Stand 05.2019
Bemerkungen
kundenseitiger Anschluss
kundenseitiger Anschluss
kundenseitiger Anschluss
Ergonomisch
-
Zum Heben und Senken der Lasten
Bedieneinheit in Parkposition
Seite 8/17
