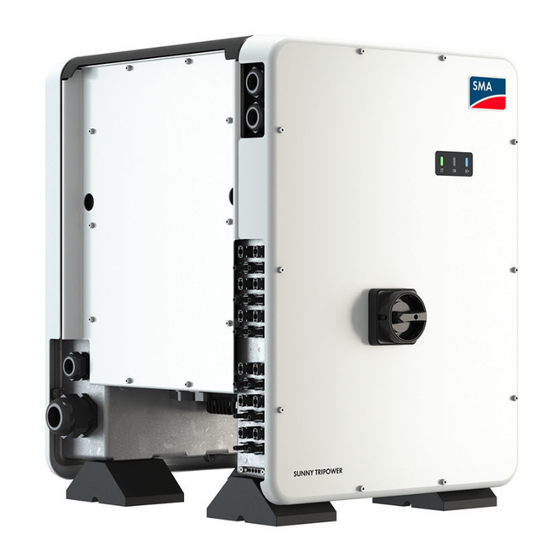

SMA SUNNY TRIPOWER CORE1 Technische Information
Vorschau ausblenden
Andere Handbücher für SUNNY TRIPOWER CORE1:
- Austauschanleitung (304 Seiten) ,
- Schnelleinstieg (238 Seiten) ,
- Betriebsanleitung (108 Seiten)
Verwandte Anleitungen für SMA SUNNY TRIPOWER CORE1
Inhaltszusammenfassung für SMA SUNNY TRIPOWER CORE1
- Seite 1 Technische Information SUNNY TRIPOWER CORE1 Vereinfachte Realisierung des Netz- und Anlagenschutzes in PV-Anlagen nach VDE-AR-N 4105:2018-11 DEUTSCH STP50-40-NA-TI-de-11 | Version 1.1...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis SMA Solar Technology AG Inhaltsverzeichnis Einleitung ............................Grundlagen ..........................Voraussetzungen ......................... Installation ............................ Inbetriebnahme und Test......................Ereignismeldungen........................Häufig gestellte Fragen ....................... Anhang ............................10 STP50-40-NA-TI-de-11 Technische Information... -
Seite 3: Einleitung
SMA Solar Technology AG 1 Einleitung SMA Solar Technology AG wird im August 2019 eine neue Firmware-Version für den Sunny Tripower CORE1 zur Verfügung stellen, um den in der Anwendungsregel VDE-AR-N 4105 geforderten Netz- und Anlagenschutz wesentlich zu vereinfachen. Hierbei besteht für PV-Anlagen (> 30 kW bis 135 kW) mit Sunny Tripower CORE1 die Möglichkeit, den externen Kuppelschalter zur Netztrennung durch die bereits im Wechselrichter integrierten Trenneinrichtungen zu ersetzen. -
Seite 4: Voraussetzungen
STROMNETZ Steuerleitung Abbildung 2: PV-Anlage mit im Wechselrichter integrierten Kuppelschalter Für die Nutzung der internen Kuppelschalter des Sunny Tripower CORE1 für die oben genannte Anwendung stellt SMA Solar Technology AG eine entsprechende Herstellererklärung zum Download zur Verfügung. 3 Voraussetzungen Um die Funktion nutzen zu können, müssen folgende Voraussetzungen erfüllt sein: •... -
Seite 5: Installation
(+24 V) vorgesehen. Beachten Sie, dass die digitalen Eingangssignale im den SMA Kommunikationsgeräten (z.B. SMA Data Manager, Sunny Portal) mit Digital Input (DI1 bis DI6) dargestellt werden. In der Abbildung 3 ist der Bezug von Pin zum digitalen Eingang dargestellt. Die folgende Abbildung zeigt ein Verdrahtungsbeispiel mit zwei Sunny Tripower CORE1 mit installierten SMA I/O Module und dem Anlagenschutzrelais der Überwachungseinheit. -
Seite 6: Inbetriebnahme Und Test
• SMA I/O Module installieren und mit der externen Überwachungseinheit verbinden. • Für alle Sunny Tripower CORE1 in der Anlage ein Firmware-Update auf eine Version ≥ 3.01.XX.R. durchführen. • Den Netz- und Anlagenschutz bei allen Sunny Tripower CORE1 aktivieren. Hierzu gibt es folgende Möglichkeiten:... - Seite 7 Abbildung 6: Netz- und Anlagenschutz im Installationsassistenten aktivieren Vorgehen: 1. Benutzeroberfläche aufrufen. 2. Installationsassistent starten. 3. [Speichern und weiter] wählen bis zum Schritt Netzsystemdienstleistung. 4. Im Abschnitt Wirkleistungsvorgabe unter Netz- und Anlagenschutz über SMA I/O Module das Feld Ein wählen. Technische Information STP50-40-NA-TI-de-11...
-
Seite 8: Ereignismeldungen
Überwachungseinheit erzeugt. Der Wechselrichter trennt sich vom öffentli- chen Stromnetz. 7622 Keine Kommunikation mit dem I/O-Modul Dieses Ereignis wird bei einem geräteinternen Kommunikationsfehler mit dem SMA I/O Mo- dule angezeigt. Der Wechselrichter trennt sich aus Sicherheitsgründen vom öffentlichen Stromnetz. STP50-40-NA-TI-de-11... -
Seite 9: Häufig Gestellte Fragen
Ist der vereinfachte Netz- und Anlagenschutz bei jeder Anlage von 30 kW bis 135 kW zugelassen? Ja, die Lösung ist normkonform. Es ist jedoch zu beachten, dass die Gesamtlösung (Sunny Tripower CORE1 mit SMA I/O Module (MD.IO-40) und einer externen Überwachungseinheit) durch das Energieversorgungsunternehmen vorab genehmigt werden muss. -
Seite 10: Anhang
8 Anhang SMA Solar Technology AG Kann ein SMA I/O Module auch parallel zum Netz- und Anlagenschutz für die Wirkleistungsbereitstellung eingesetzt werden? Ja, dazu kann das SMA I/O Module eingesetzt werden (siehe Kapitel 4 "Installation", Seite 5). Können auch Leitungslängen > 200 m zwischen der Überwachungseinheit und dem Wechselrichter realisiert werden? Ja, hierzu gibt es eine einfache Realisierung mit einem zusätzlichen Relais in der Kommunikationsleitung. - Seite 12 www.SMA-Solar.com...
