Rotationskegelfehler

Führen Sie nach dem Prüfen auf Horizontierungsfehler die folgende Prüfung durch.
Kegelfehler
Wand
A

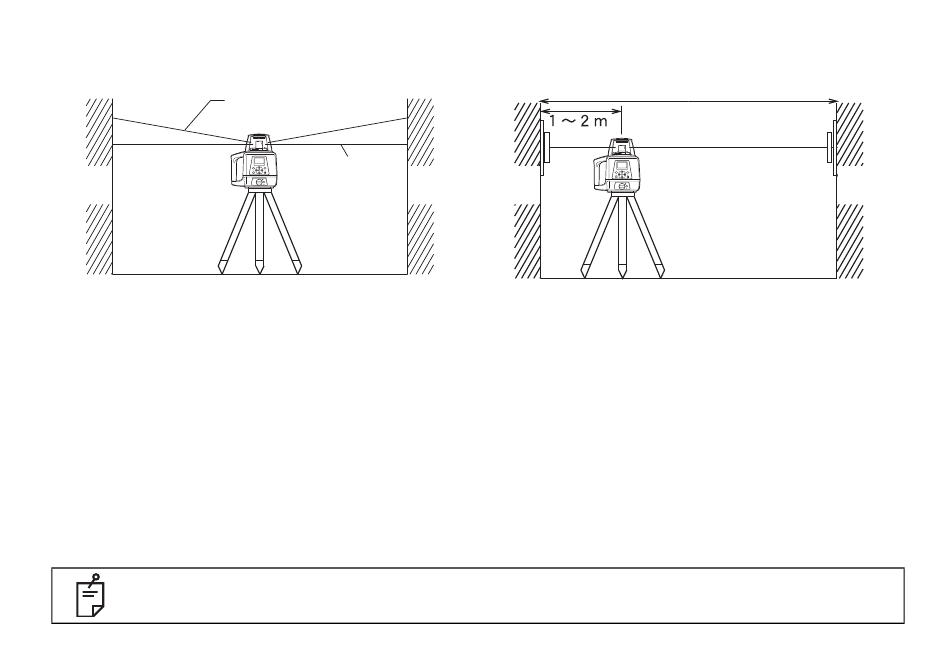

1 Stellen Sie den Laser in der Mitte zwischen zwei circa 50 m voneinander entfernten Wänden auf. Richten
Sie das Instrument so aus, dass die X- oder Y-Seiten zu den Wänden weisen. Für beide Achsen muss
eine Neigung von 0,00 % eingestellt sein.
2 Ermitteln und markieren Sie die Position des rotierenden Laserstrahls an beiden Wänden mit dem
Höhensensor.
3 Schalten Sie das Instrument aus und bewegen Sie es näher an Wand A heran (auf 1 bis 2 m Abstand).
Ändern Sie die Achsausrichtung des Instruments nicht. Schalten Sie das Gerät ein.
4 Ermitteln und markieren Sie die Position des rotierenden Laserstrahls erneut an beiden Wänden mit dem
Höhensensor.
5 Messen Sie den Abstand zwischen der ersten und zweiten Markierung an jeder Wand.
6 Wenn der Abstand zwischen den beiden Markierungen jeweils weniger als 5 mm beträgt, liegt kein Fehler
vor.
Beträgt der Abstand zwischen der Seite für Wand A und der Seite für Wand B mehr als
5 mm, wenden Sie sich an Ihren Händler oder Topcon.
46
Sollhöhe
Wand
ESC ENT
MENU
X/Y
B
Mindestabstand: 50 m
Wand
ESC ENT
MENU
X/Y
A
Wand
B
