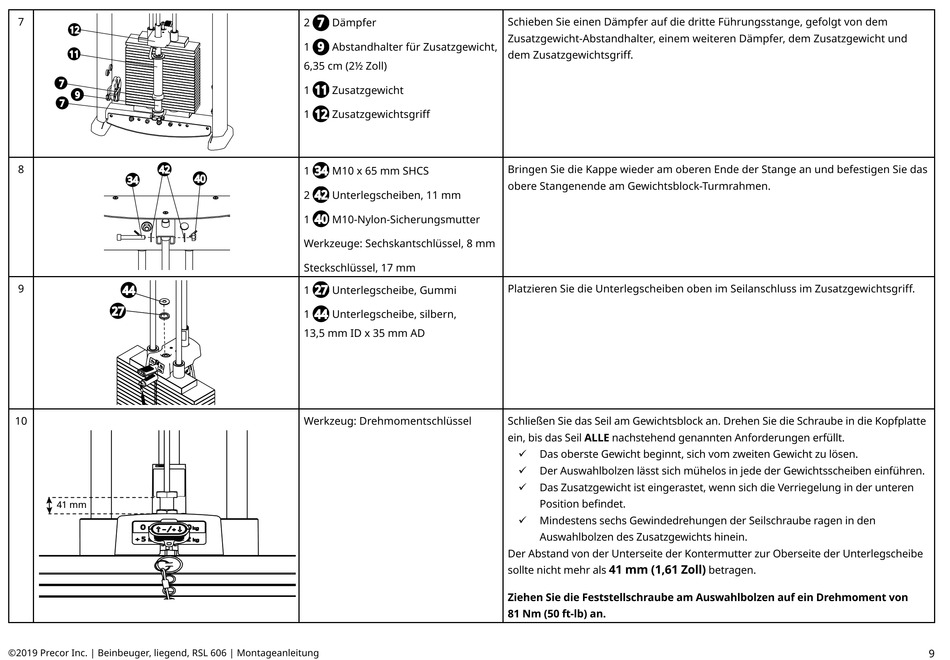

Precor Resolute Strength Selectorized Line RSL 606 Montageanleitung Seite 9

7
12
11
7
9
7
8
42
34
9
44
27
10
41 mm
©2019 Precor Inc. | Beinbeuger, liegend, RSL 606 | Montageanleitung
7
2 Dämpfer
9
1 Abstandhalter für Zusatzgewicht,
6,35 cm (2½ Zoll)
11
1 Zusatzgewicht
12
1 Zusatzgewichtsgriff
34
1 M10 x 65 mm SHCS
40
42
2 Unterlegscheiben, 11 mm
40
1 M10-Nylon-Sicherungsmutter
Werkzeuge: Sechskantschlüssel, 8 mm
Steckschlüssel, 17 mm
27
1 Unterlegscheibe, Gummi
44
1 Unterlegscheibe, silbern,
13,5 mm ID x 35 mm AD
Werkzeug: Drehmomentschlüssel
Schieben Sie einen Dämpfer auf die dritte Führungsstange, gefolgt von dem
Zusatzgewicht-Abstandhalter, einem weiteren Dämpfer, dem Zusatzgewicht und
dem Zusatzgewichtsgriff.
Bringen Sie die Kappe wieder am oberen Ende der Stange an und befestigen Sie das
obere Stangenende am Gewichtsblock-Turmrahmen.
Platzieren Sie die Unterlegscheiben oben im Seilanschluss im Zusatzgewichtsgriff.
Schließen Sie das Seil am Gewichtsblock an. Drehen Sie die Schraube in die Kopfplatte
ein, bis das Seil ALLE nachstehend genannten Anforderungen erfüllt.
Das oberste Gewicht beginnt, sich vom zweiten Gewicht zu lösen.
9
Der Auswahlbolzen lässt sich mühelos in jede der Gewichtsscheiben einführen.
9
Das Zusatzgewicht ist eingerastet, wenn sich die Verriegelung in der unteren
9
Position befindet.
Mindestens sechs Gewindedrehungen der Seilschraube ragen in den
9
Auswahlbolzen des Zusatzgewichts hinein.
Der Abstand von der Unterseite der Kontermutter zur Oberseite der Unterlegscheibe
41 mm (1,61 Zoll)
sollte nicht mehr als
Ziehen Sie die Feststellschraube am Auswahlbolzen auf ein Drehmoment von
81 Nm (50 ft-lb) an.
betragen.
9
