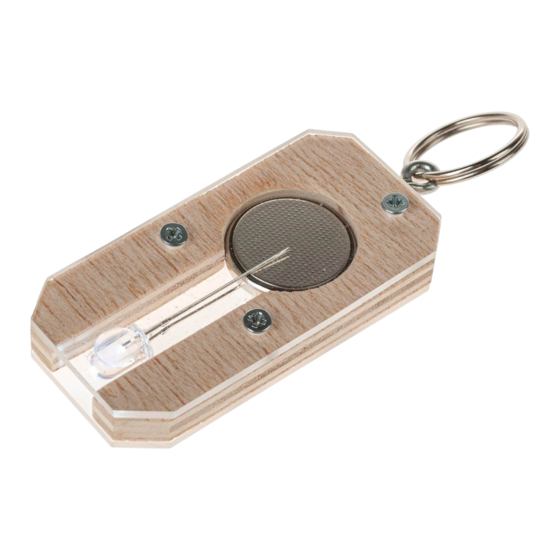

LED Schlüsselanhänger
Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung nicht um Artikel mit
Spielzeugcharakter allgemein handelsüblicher Art, sondern um Lehr- und Lernmittel als Un-
terstützung der pädagogischen Arbeit. Dieser Bausatz darf von Kindern und Jugendlichen
nur unter Anleitung und Aufsicht von sachkundigen Erwachsenen gebaut und betrieben
werden. Für Kinder unter 36 Monaten nicht geeignet. Erstickungsgefahr!
Stückliste
Sperrholzplatte
Acrylglas
LED weiß
Senkkopfschraube
Ringschraube
Schlüsselring
Knopfzelle
1
124.856
Hinweis
Stückzahl
1
2
1
6
1
1
1
Benötigtes Werkzeug:
Laubsäge
Schraubendreher
Maße (mm)
60x45x6
60x60x2
ø2,2x6,5
Befestigung Schlüsselring
ø20
Lineal
Bleistift
ø2
ø3
Spiralbohrer
Forstnerbohrer
Heißkleber
Kombizange
Bezeichnung
Gehäuse
Gehäuse
LED
Verschraubung
Schlüsselring
Knopfzelle
ø20
Teile-Nr.
1
2
3
4
5
6
7
Werbung
Verwandte Anleitungen für Opitec 124.856
Inhaltszusammenfassung für Opitec 124.856
- Seite 1 Heißkleber Kombizange Hinweis Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung nicht um Artikel mit Spielzeugcharakter allgemein handelsüblicher Art, sondern um Lehr- und Lernmittel als Un- terstützung der pädagogischen Arbeit. Dieser Bausatz darf von Kindern und Jugendlichen nur unter Anleitung und Aufsicht von sachkundigen Erwachsenen gebaut und betrieben werden.
- Seite 2 Bauanleitung 124856 LED Schlüsselanhänger Schablone (A) ausschneiden und auf das Sperrholz (1) übertragen. Das Die Schablone (B) ausschneiden und auf das Acrylglas (2) übertragen. Sperrholz anschließend, wie abgebildet, bohren, sägen und anfasen. Das Acrylglas anschließend bohren, sägen und anfasen. Sägeschnitte säubern. Schablone (C) ausschneiden und auf das Acrylglas (2) übertragen.
- Seite 3 Bauanleitung 124856 LED Schlüsselanhänger Das Acrylglas (2a), wie abgebildet, mit den Senkkopfschrauben (4) auf Die Ringschraube (5) ausgemittelt einschrauben. die Sperrholzplatte (1a) aufschrauben. Den Schlüsselring (6) in die Ringschraube eindrehen. FERTIG!
