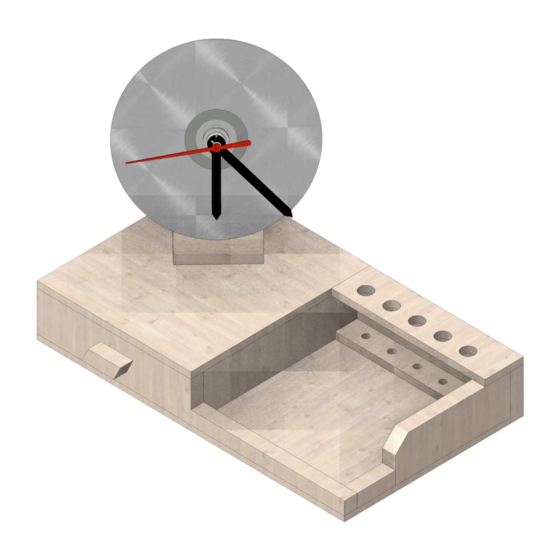

Büro-Set mit Quarzuhr
Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung nicht um Artikel mit Spiel-
zeugcharakter allgemein handelsüblicher Art, sondern um Lehr- und Lernmittel als Unterstüt-
zung der pädagogischen Arbeit. Dieser Bausatz darf von Kindern und Jugendlichen nur unter An-
leitung und Aufsicht von sachkundigen Erwachsenen gebaut und betrieben werden. Für Kinder
unter 36 Monaten nicht geeignet. Erstickungsgefahr!
Stückliste
Sperrholz
Sperrholz
Holzleiste
Holzleiste
Holzleiste
CD-Rohling
Quarzwerk
Zeigerpaar Metall
Sekundenzeiger
Linsen-Kreuzschlitzschraube
Unterlegscheibe
Unterlegscheibe
1
120.298
Hinweis
Stückzahl
Maße (mm)
1
240x140x4
2
180x120x5
3
300x30x10
1
200x10x10
1
1
1
1
1
1
1
1
Benötigtes Werkzeug:
Laubsäge oder
Dekupiersäge
Holzleim
Klemmzwinge
Deckel/Stiftehalter/Schubfach
Rahmenleisten
Rahmenleiste
75x50x20
Halterung Uhrwerk/Uhr
ø120
60/46
70
Sekundenzeiger
20/10,5
Befestigung CD
4/3
Bleistift
Lineal
Werkstattfeile
Vorstecher
Bezeichnung
Grundplatte
Ziffernblatt
Quarzwerk
Uhrzeiger
Schraube
Befestigung
Schleifpapier
ø 5
ø10
Bohrer
Heisskleber
Teile-Nr.
1
2
3
4
5
6
7
8
9
10
11
12
Werbung
Verwandte Anleitungen für Opitec 120.298
Inhaltszusammenfassung für Opitec 120.298
- Seite 1 Bohrer Hinweis Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung nicht um Artikel mit Spiel- zeugcharakter allgemein handelsüblicher Art, sondern um Lehr- und Lernmittel als Unterstüt- zung der pädagogischen Arbeit. Dieser Bausatz darf von Kindern und Jugendlichen nur unter An- leitung und Aufsicht von sachkundigen Erwachsenen gebaut und betrieben werden.
- Seite 2 Bauanleitung 120.298 Büro-Set mit Quarzuhr 2e 2f ø5 ø10 Die Schablone für den Deckel und den Stiftehalter (Seite...) auf ein Die Schablone für das Schubfach (Seite...) auf das zweite Sperrholz (2) Sperrholz (2) übertragen. Bohrungen (ø5, ø10) durch bohren und übertragen.
- Seite 3 Bauanleitung 120.298 Büro-Set mit Quarzuhr Die Deckplatte (2a) wie oben gezeigt bündig zur Hinter- und Seitenkan- Das Unterteil des Stiftehalters (2c) wie abgebildet einleimen. te aufleimen. Das Oberteil des Stiftehalters (2b) wie abgebildet bündig zur Hinter- Den Aufbau für das Uhrwerk (5) wie oben mit der abgeschrägten Seite kante aufleimen.
- Seite 4 Bauanleitung 120.298 Büro-Set mit Quarzuhr Das fertige Fach in die Fachöffnung einschieben. Den CD-Rohling (6) auf der Quarzwerkwelle aufstecken. Mit der Unterlegscheibe (11) und beiliegender Einschraubmutter befestigen. Anschließend die Zeiger wie abgebildet aufstecken. Die fertige Uhr mit Heisskleber auf dem Aufbau (5) aufkleben.
- Seite 5 Bauanleitung 120.298 Büro-Set mit Quarzuhr Schablone Deckel/Stiftehalter M 1:1...
- Seite 7 Bauanleitung 120.298 Büro-Set mit Quarzuhr Schablone Schubfach M 1:1...
