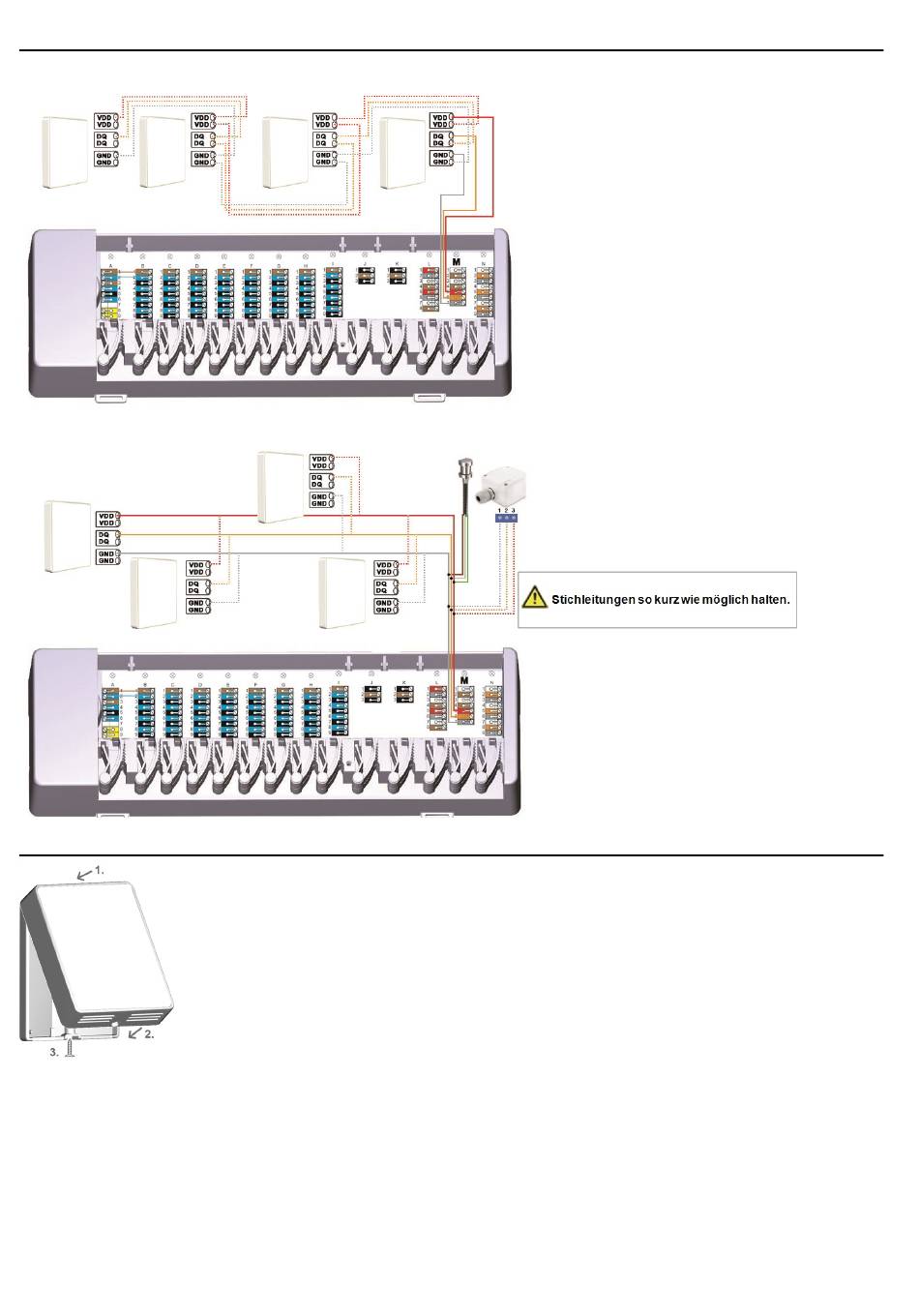

Anschlussbeispiele 1-Wire Sensoren
Beispiel 1: Linienstruktur. Die Installation führt von einem zum nächsten Sensor.
Beispiel 2: Baumstruktur. Von einer Hauptleitung führen mehrere Stichleitungen zu den einzelnen Sensoren.
Abdeckung anbringen
SOREL GmbH Mikroelektronik | Reme-Str. 12 | D - 58300 Wetter (Ruhr) | +49 (0)2335 682 77 0 | +49 (0)2335 682 77 10 | info@sorel.de | www.sorel.de
2
1. Die Abdeckung von oben einhängen
2. Abdeckung unten andrücken
3. Abdeckung mit Schraube fixieren
