Sorel CALEONbox Wandmontage Seite 2

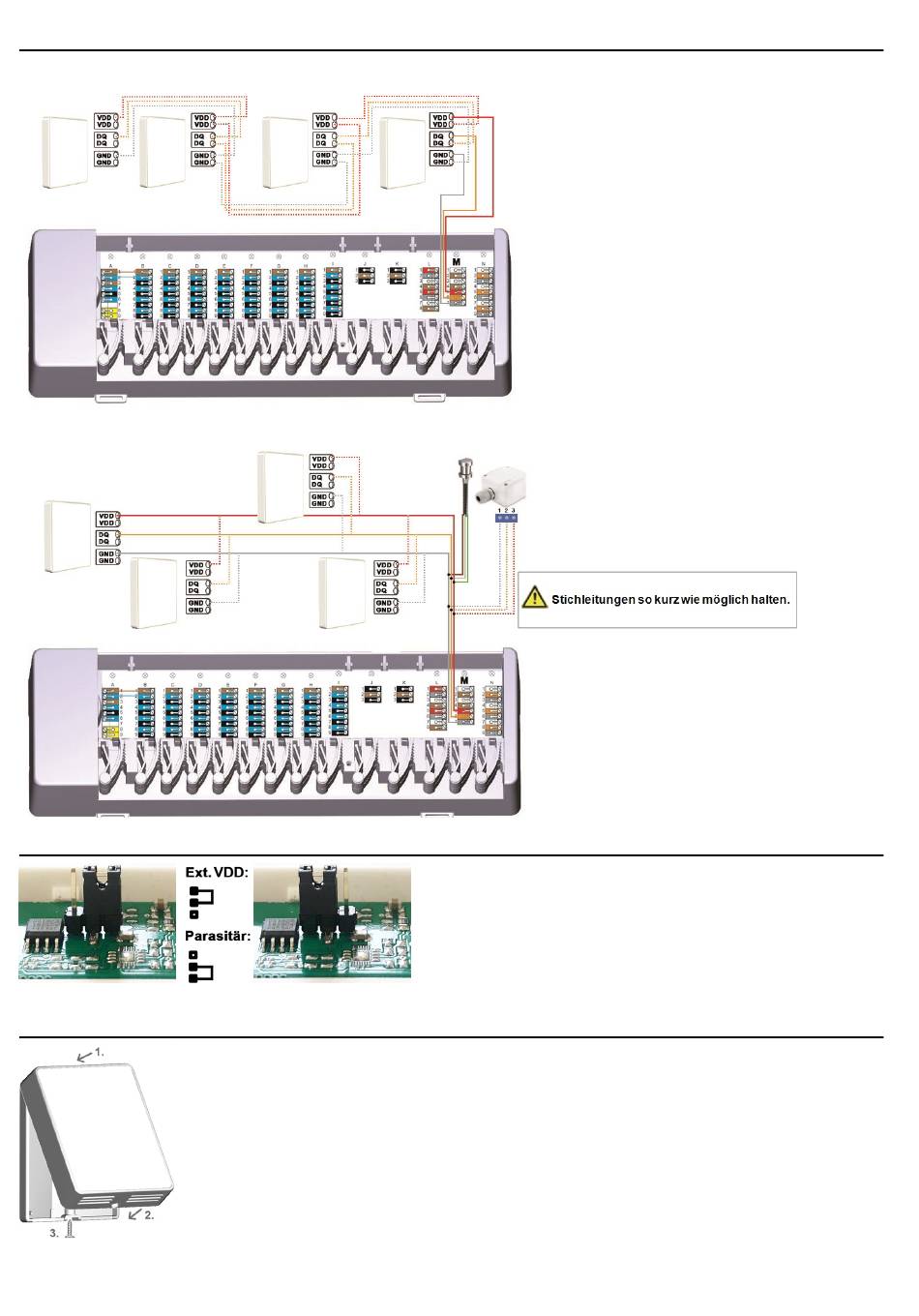

Anschlussbeispiele 1-Wire Sensoren
Beispiel 1: Linienstruktur. Die Installation führt von einem zum nächsten Sensor.
Beispiel 2: Baumstruktur. Von einer Hauptleitung führen mehrere Stichleitungen zu den einzelnen Sensoren.
Parasitärer Betrieb
Abdeckung anbringen
SOREL GmbH Mikroelektronik | Reme-Str. 12 | D - 58300 Wetter (Ruhr) | +49 (0)2335 682 77 0 | +49 (0)2335 682 77 10 | info@sorel.de | www.sorel.de
2
Alternativ kann der 1-Wire Sensor auch im parasitären Modus betrie-
ben werden. Hierbei werden nur die zwei Klemmstellen DQ und GND
angeschlossen. Für den parasitären Betrieb muss der Jumper (siehe
Bilder) um einen Pin nach unten umgesteckt werden.
Durch die Verwendung des parasitären Modus wird die mögliche
Kabellänge reduziert (von 100 mauf 50 m) und die Kommunikation ist
weniger robust gegen Störungen.
1. Die Abdeckung von oben einhängen
2. Abdeckung unten andrücken
3. Abdeckung mit Schraube fixieren
