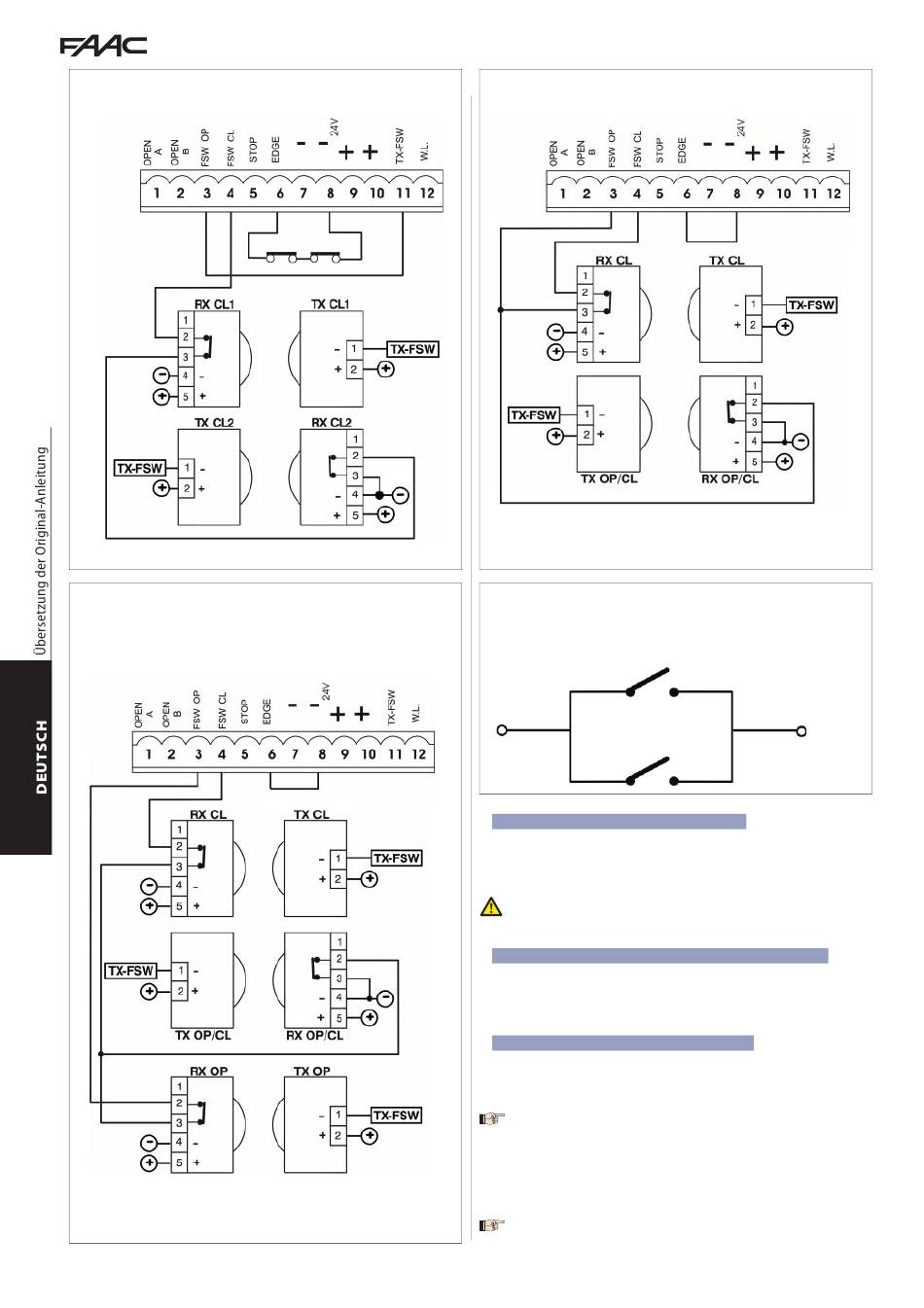

Anschluß von zwei Photozellenpaaren im Schließvorgang und zwei Leisten
Anschluß eines Photozellenpaars beim Schließvorgang, eines Paars beim
Öffnungsvorgang sowie eines Paars beim Öffnungs-/Schließvorgang
740D
Anschluß eines Photozellenpaars beim Schließvorgang und eines Paars
Abb. 11
Anschluß von 2 Ruhestromkontakten in Parallelschaltung
4.2. Klemmenbrett J7 - Versorgung (Abb. 2)
VERSORGUNG (K
•
PE: Erdungsanschluß
•
N:
Versorgung (Nulleiter)
•
L:
Versorgung (Leitung)
Für die Gewährleistung eines störungsfreien Betriebs muß die Karte an
den auf der Anlage vorhandenen Erdungsleiter angeschlossen werden. Vor dem
System ist ein geeigneter Differential-Wärmeschutzschalter zwischenzuschalten.
4.3. Klemmenbrett J6 - Motoren und Blinkleuchte (Abb. 2)
•
MOTOR - (Klemmen 13-14-15): Anschluß Motor. NBei den Getriebemotoren,
bei denen eine eingebaute Steuerzentrale vorgesehen ist, ist dieser Anschluß
bereits serienmäßig verkabelt. Für die Richtung der Öffnungsbewegung des
Flügels siehe Basisprogrammierung Kap. 5.1.
•
LAMP - (Klemmen 16-17): Ausgang Blinkleuchte
4.4. Klemmenbrett J1 - Zusatzgeräte (Abb. 2)
•
OPEN A - Befehl "vollständige Öffnung" (Klemme 1): darunter wird jeder
Impulsgeber (Taste, Detektor, usw.) verstanden, der durch Schließung eines
Kontaktes die vollständige Öffnung und/oder Schließung des Flügels des
Tors steuert.
Für die Installation von mehreren Impulsgebern für die vollständige
Öffnung sind die Ruhestromkontakte in Parallelschaltung anzuschließen
(Abb. 14).
•
OPEN B - Befehl "Teilöffnung" oder "Schließung"(Klemme 2): darun-
ter wird jeder Impulsgeber (Taste, Detektor, usw.) verstanden, der durch
Schließung eines Kontaktes die teilweise Öffnung und/oder Schließung des
Flügels des Tors steuert. In den Logiken B und C wird stets die Schließung
des Tors gesteuert.
Für die Installation von mehreren Impulsgebern für die teilweise Öffnung
Abb. 12
sind die Ruhestromkontakte in Parallelschaltung anzuschließen (Abb.14).
4
beim Öffnungs-/Schließvorgang
(Bsp.: Open A, Open B)
PE-N-L):
LEMMEN
Abb. 13
Abb. 14
732697 - Rev.D
