Inhaltszusammenfassung für FAAC 724D

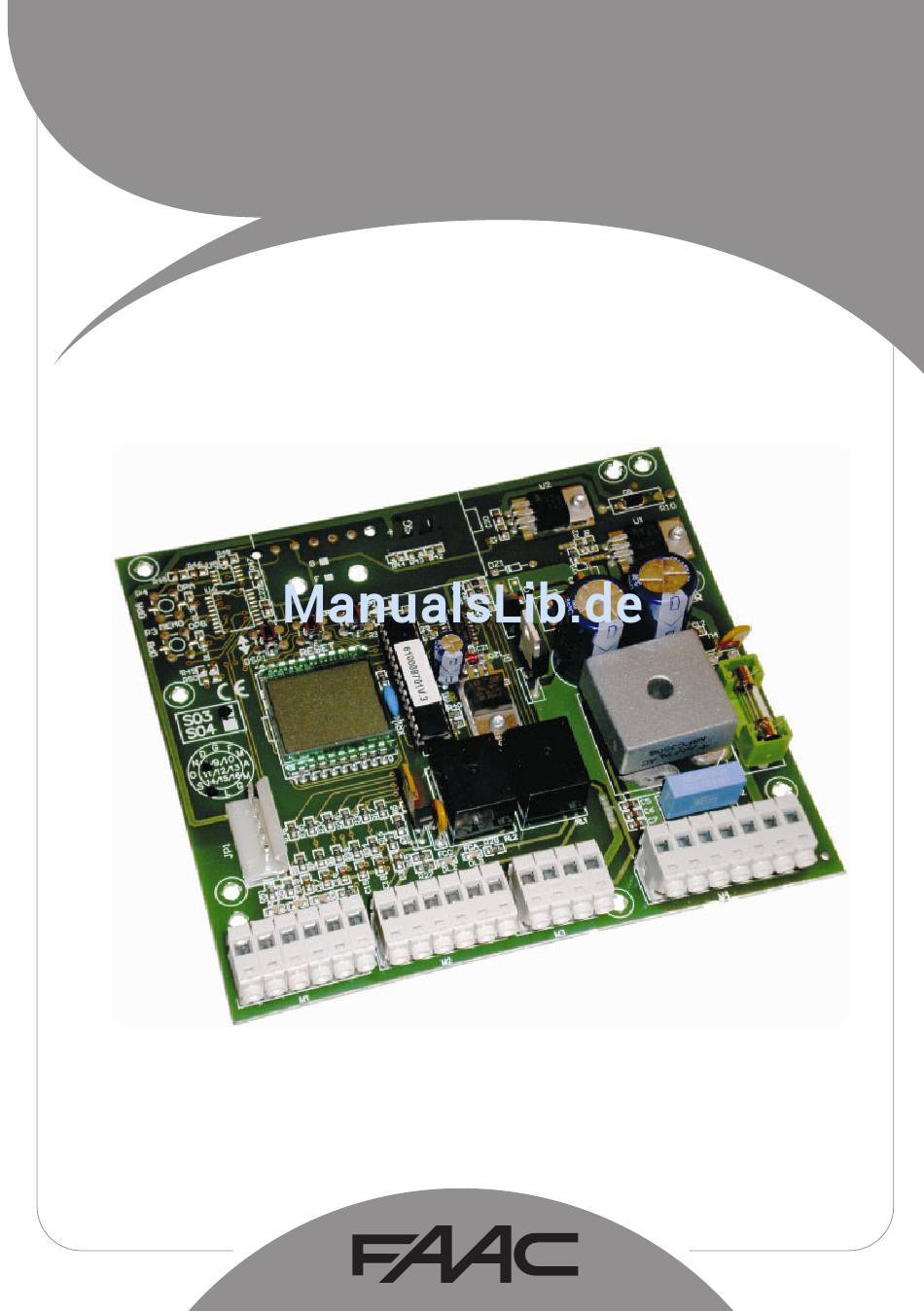

- Seite 1 724D 724D...
- Seite 2 FAAC declines all liability caused by improper use or use other than that for which L’utilisateur doit s’abstenir de toute tentative de réparation ou d’intervention et the automated system was intended.
-
Seite 3: Inhaltsverzeichnis
Sicherheitsbestimmungen der folgenden EWG-Richtlinien entspricht: • 2006/95/EG Niederspannungsrichtlinie. • 2004/108/EG Richtlinie zur elektromagnetischen Verträglichkeit. Zusätzliche Anmerkungen: Dieses Produkt wurde in einer typischen, homogenen Konfiguration getestet (alle von FAAC S.p.A. hergestellten Produkte). Bologna, 1. September 2008 Geschäftsführer A. Marcellan Hinweise zu den Anleitungen Vor der Installation des Produkts sind die Installationsanweisungen vollständig zu lesen. -
Seite 4: Elektronisches Steuergerät 24Vdc Für Schiebetore Betriebsanleitungen - Installationsvorschriften
ELEKTRONISCHES STEUERGERÄT 24Vdc FÜR SCHIEBETORE BETRIEBSANLEITUNGEN – INSTALLATIONSVORSCHRIFTEN 1. ALLGEMEINE EIGENSCHAFTEN Diese 24Vdc-Steuereinheit für Schiebetore bietet hohe Leistungen sowie eine große Anzahl an Einstellungen mit Abbremsungen beim Öffnen und beim Schließen, Steuerung eines Encoders und der Möglichkeit, die Endschalter beim Öffnen und beim Schließen zu steuern. Dank der Steuerung durch den Encoder gewährleistet diese Steuereinheit bei korrekter Montage eine den geltenden Sicherheitsbestimmungen entsprechende Installation. -
Seite 5: Layout Der Karte
4. LAYOUT DER KARTE BAUTEILE BAUTEILE Klemmenleiste Versorgung Klemmenleiste Versorgung Klemmenleiste Ausgänge Klemmenleiste Ausgänge CN3 - CN4 Klemmenleiste Eingänge CN3 - CN4 Klemmenleiste Eingänge Anschluss Empfänger Anschluss Empfänger P1 - P2 P1 - P2 Programmiertasten Programmiertasten RESET RESET Reset-Taste Reset-Taste Schmelzsicherung der Versorgung Schmelzsicherung der Versorgung F2 - F3 - F4 Selbstrücksetzende Schmelzsicherungen... -
Seite 6: Klemmenleiste Cn2
5.1.3. Z UBEHÖR Klemmen “+24V – -24V”. An diese Klemmen werden die Versorgungskabel des Zubehörs angeschlossen. Die Höchstbelastung des Zubehörs darf 500 mA nicht überschreiten. Der Ausgang dieser Klemmen erfolgt in Gleichstrom. Die Versorgungspolarität des Zubehörs beachten. 5.1.4. E Klemme “ “. -
Seite 7: Klemmenleiste Cn4
5.4. KLEMMENLEISTE CN4 5.4.1. V Ö OLLSTÄNDIGE FFNUNG Klemmen “COM2 – OPEN A”. Arbeitskontakt. Einen beliebigen Impulsgeber (Taste, Schlüsselschalter usw.) an diese Klemmen anschließen, der bei Schließen eines Kontakts einen Impuls für das vollständige Öffnen oder Schließen des Tors erzeugt. Die Betriebsweise wird vom Betriebsparameter „D“... -
Seite 8: Einsetzen Der Empfängerkarte Für Funksteuerung
keine Sicherheitseinrichtung angeschlossen keine Sicherheitseinrichtung angeschlossen ein Paar Fotozellen beim Schließen ein Paar Fotozellen beim Schließen ein Paar Fotozellen beim Öffnen, ein Paar Fotozellen beim ein Paar Fotozellen beim Öffnen, ein Paar Fotozellen beim ein Paar Fotozellen beim Schließen und ein Paar beim ein Paar Fotozellen beim Schließen und ein Paar beim Schließen und ein Paar beim Schließen und beim Öffnen Schließen und ein Paar beim Schließen und beim Öffnen... -
Seite 9: Kontroll-Led
7. KONTROLL-LED LEDS Versorgung über Toroid-Transformator Versorgung über Batterien oder Stromausfall Stopp-Befehl nicht aktiv Stopp-Befehl aktiv Sicherheitseinrichtung beim Schließen nicht belegt Sicherheitseinrichtung beim Schließen belegt Sicherheitseinrichtung beim Öffnen nicht belegt Sicherheitseinrichtung beim Öffnen belegt Endschalter beim Schließen nicht belegt Endschalter beim Schließen belegt Endschalter beim Öffnen nicht belegt Endschalter beim Öffnen belegt •... - Seite 10 DISPLAY BESCHREIBUNG Einstellung der Empfindlichkeit der elektronischen Kupplung und der Schubkraft des Motors. minimale Schubkraft des Motors, empfindlicher bei Hindernissen mittlere bis niedrige Schubkraft des Motors, mittlere bis hohe Empfindlichkeit bei Hindernissen mittlere bis hohe Schubkraft des Motors, mittlere bis niedrige Empfindlichkeit bei Hindernissen hohe Schubkraft des Motors, niedrige Empfindlichkeit bei Hindernissen Automatische Schließfunktion: mit dieser Funktion wird die automatische Schließfunktion des Tors aktiviert oder deaktiviert...
-
Seite 11: Programmierung
10. PROGRAMMIERUNG Während der Programmierung speichert die Steuereinheit die mechanischen Anschläge beim Öffnen, beim Schließen sowie die eventuelle Pausenzeit vor dem erneuten Schließen ein. Den Getriebemotor entriegeln und das Tor auf ungefähr die Hälfte des Öffnungswegs fahren. Den Getriebemotor wieder verriegeln. Die Steuereinheit mit Strom versorgen und sicherstellen, dass am Display der Wert „--“... -
Seite 14: Befestigung Der Karte
14. BEFESTIGUNG DER KARTE Das Gehäuse für die Außenanwendung ist für die Aufnahme der Steuereinheit, des Toroid-Transformators und der eventuellen Pufferbatterien (optional) ausgelegt. Für die Befestigung des Toroid-Transformators und des Kartenhalters wird auf die spezifischen Anweisungen verwiesen. Für die Befestigung der elektronischen Karte sind die nachfolgenden Anweisungen zu befolgen: Die im Lieferumfang enthaltenen Distanzstücke (Bez. - Seite 15 DEUTSCH FAAC is niet aansprakelijk als de regels der goede techniek niet in acht genomen zijn bij de bouw van het sluitwerk dat gemotoriseerd moet worden, noch voor vervormingen die zouden kunnen ontstaan bij het gebruik.
- Seite 16 Les descriptions et les illustrations du présent manuel sont fournies à titre indicatif. FAAC se réserve le droit d’ap- porter à tout moment les modifications qu’elle jugera utiles sur ce produit tout en conservant les caractéristiques essentielles, sans devoir pour autant mettre à...
